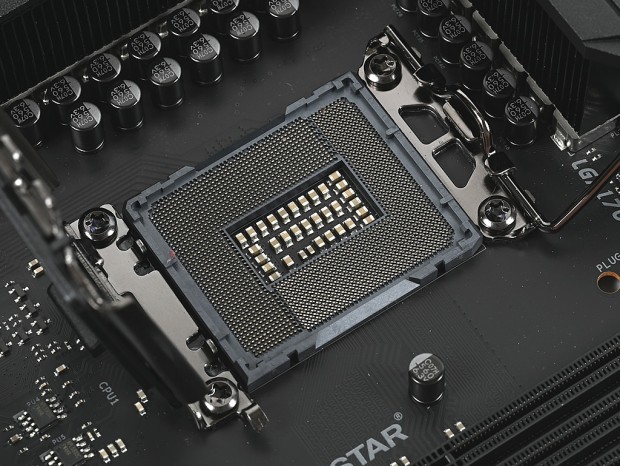

「Z690 VALKYRIE」に実装されているチップセットは、LGA1700プラットフォーム向けに設計されたIntel Z690だ。Intelチップセットでは初めて、PCI-Express4.0レーンを備えるほか、CPUとの接続には、従来の2倍の帯域幅を備えるDMI4.0x8を採用している。また、これまでの「Z」シリーズと同じく、最上位チップセットでCPUのオーバークロックや、PCI-Express5.0のレーン分割にも対応している。
|
|

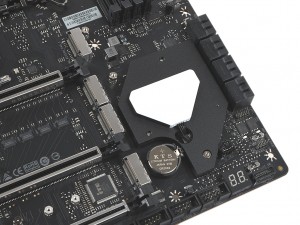

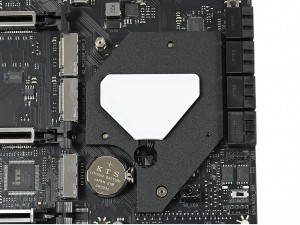

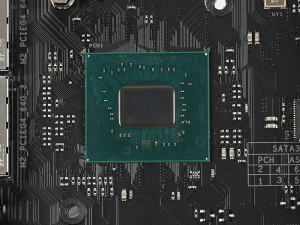

| M.2ヒートシンクと一体になっているチップセットヒートシンクカバーを外した状態 | LGA1700プラットフォームの最上位に位置するIntel Z690チップセット |
|
|

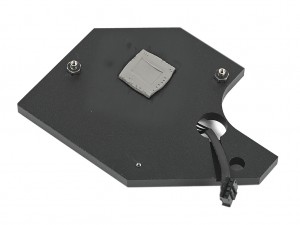

| チップセットヒートシンク。熱伝導シートでチップセットの熱を伝達 | チップセットヒートシンクには、LEDが搭載されている |
| |

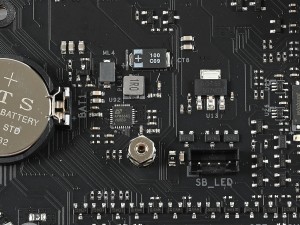

| LED制御コネクタ |
メモリは、第12世代Intel Coreプロセッサで新たにサポートされた最新メモリのDDR5に対応する。メモリスロットは4本で、最大128GBまで増設が可能になっている。また、メモリスロットは信号ロストを抑制する表面実装（SMT）を採用し、メモリクロックは高速な6,000MHz駆動のDDR5-6000をサポートしている。
|

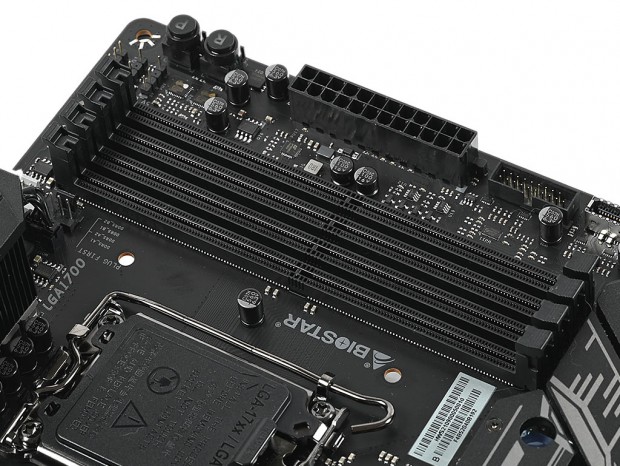

| メモリスロットは、CPUソケット側からDIMMA1/A2/B1/B2というレイアウト。これまでと同様に、まずA2/B2から使用する |
|
|

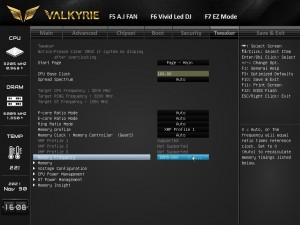

| 実際に使うことはないが、DDR5-800から設定できる | メーカーサポートは6,000MHzのDDR5-6000だが、設定はDDR5-10000まで可能だ |
ストレージインターフェイスはSATA3.0（6Gbps）x8に加え、M.2スロットはPCI-Express4.0（x4）接続×3、PCI-Express3.0（x4）/SATA3.0（6Gbps）接続×1の計4基を備え、そのすべてに専用ヒートシンク「M.2 Cooling Protection」を装備している。
|

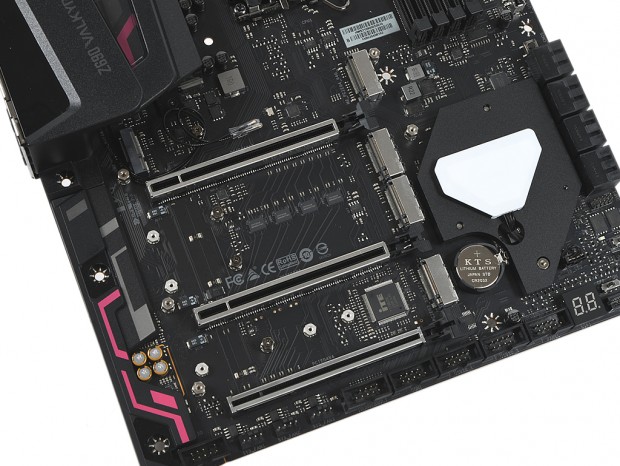

| 計4基のM.2スロットを装備。データストレージも余裕でM.2 SSDを使用できる |
|
|

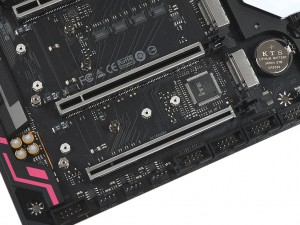

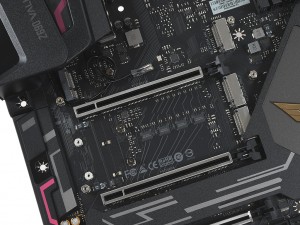

| CPUソケット側の3基のM.2スロットが、PCI-Express4.0（x4）接続に対応する | 最下段のM.2スロットは、PCI-Express3.0（x4）/SATA3.0（6Gbps）接続に対応する |
|
|

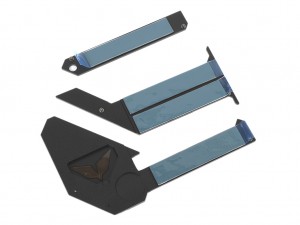

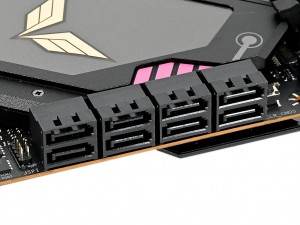

| M.2ヒートシンク「M.2 Cooling Protection」は、3つのブロックに分かれており、中段2基のヒートシンクは一体型になっている | 8ポートのSATA3.0（6Gbps）を装備 |
|
|

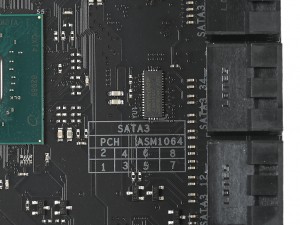

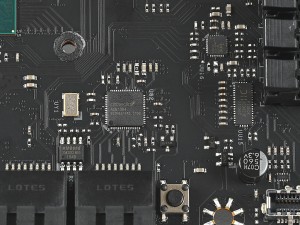

| 4ポートはASMedia「ASM1064」の制御になっている | SATA_5～SATA_8が、「ASM1064」接続になる |
