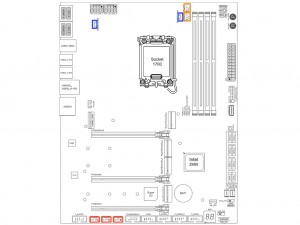

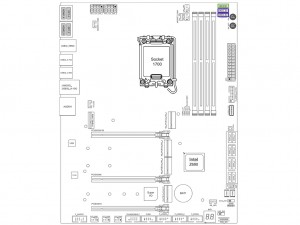

| ファンコネクタの配置。オレンジ CPU_FAN、CPU_OPT、レッド SYS_FAN1、SYS_FAN2、ブルー MOSFET_FAN1、MOSFET_FAN2 | VRM冷却ファンを含め、「A.I FAN」から制御できる |
|
|

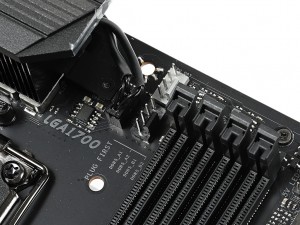

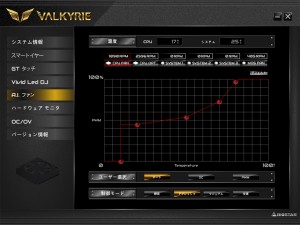

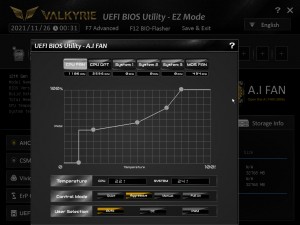

| UEFIからだけでなく、統合ユーティリティ「VALKYRIE AURORA」の「A.I FAN」から制御可能 | 「CPU_FAN」と「CPU_OPT」。「CPU_OPT」はグレーで、色分けされているのでわかりやすい |
|
|

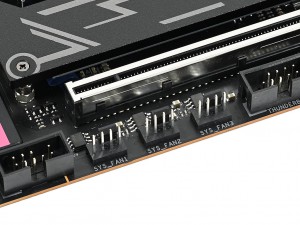

| 「SYS_FAN」×3は、マザーボード下部にまとめて配置されている | LEDコネクタはグリーンが12V/4pin、パープルが5V/3pinになる |
|
|

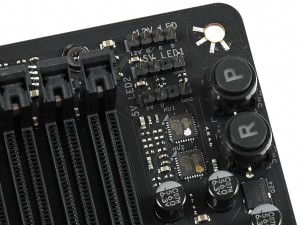

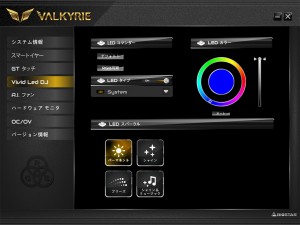

| LEDヘッダーピンは基板右上に備わる | OS上からはユーティリティ「VALKYRIE AURORA」の「Vivid Led DJ」から制御可能 |
フォトセッションのラストはマザーボード上に実装されている、各種コネクタやチップなどをまとめてチェックしていこう。
|
|

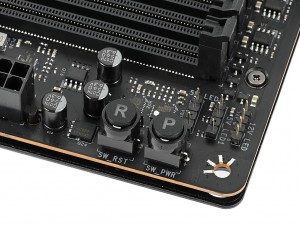

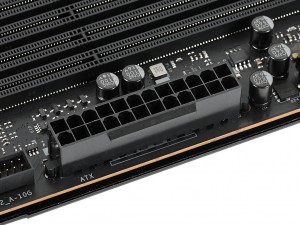

| メインの電源コネクタはATX 20+4pin | 基板右上には、パワー（P）とリセット（R）スイッチを装備 |
|
|

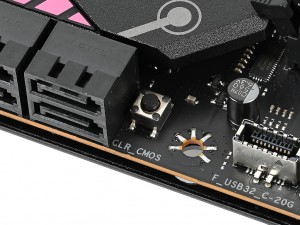

| SATAコネクタの脇にはCMOSクリアスイッチも装備だ | 基板右下部。POSTコード表示LEDや、デュアルBIOSの切り替えスイッチ。液体窒素を使った極冷用スイッチの「LN2 Mode Switch」を装備 |
|
|

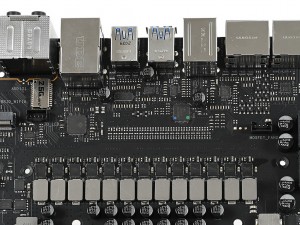

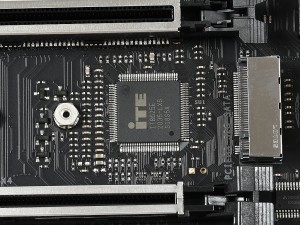

| 豊富なUSBポートの信号品質を高めるUSBリドライバを確認できる | ITE製I/Oコントローラ「IT8625E」 |
| |

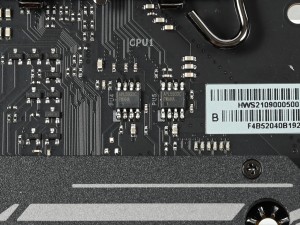

| CPUソケット周りには、Anpec Electronicsのリニアレギュレータ「APL5933C」なども確認できる |
