マザーボード Intel Z690 BIOSTAR マザーボード BIOSTAR Intel Z690

従来の2倍の帯域幅を誇るPCI-Express5.0に対応

拡張スロットは従来の2倍の帯域幅を誇るPCI-Express5.0に対応するx16形状スロットx2と、PCI-Express3.0（x4/x16形状）x1の計3本を装備している。いずれの拡張スロットにも、メタルシールドで補強された「PCIe Iron Slot」が採用されている。

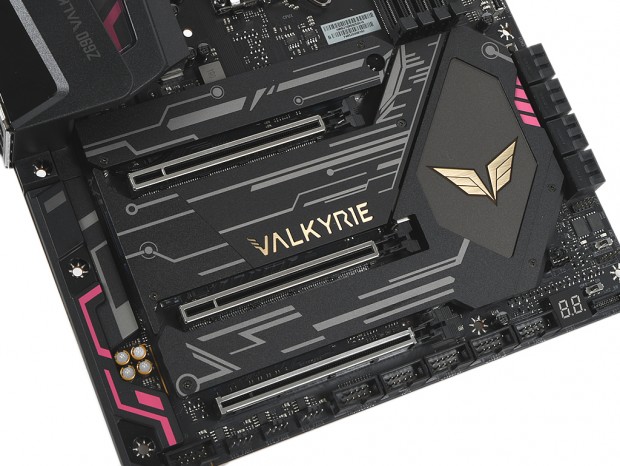

PCI-Express x16形状を3基搭載。うち2基はPCI-Express5.0に対応し、x16/x8、x8動作が可能

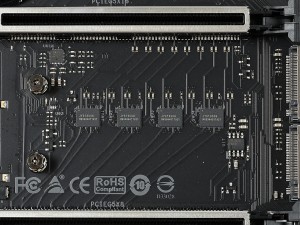

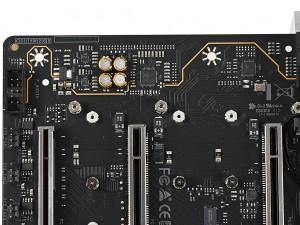

PCI Express5.0スイッチングチップ「JYS13008」が4基搭載されていた

定番オーディオチップ「ALC1220」と音響コンデンサを採用

ゲームや、音楽、映画鑑賞で大事なサウンド。「Z690 VALKYRIE」のオーディオ回路には、定番オーディオチップのRealtek「ALC1220」を採用するほか、回路を物理的に独立させた分離基板の「Hi-Fi Ground」や、音響コンデンサ「Hi-Fi Cap」を組み合わせて高音質を実現している。

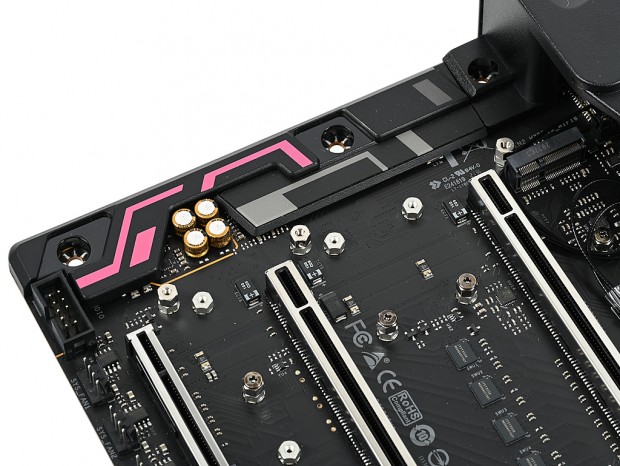

オーディオ回路部はカバーに覆われている

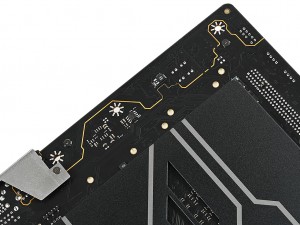

オーディオチップのRealtek「ALC1220」や、音響コンデンサを実装している	基板裏面。オーディオ回路が基板レベルで分離されているのがわかる

USB3.2 Gen.2×2や2.5G LANなど最新インターフェイスを搭載

「Z690 VALKYRIE」は充実のインターフェイスで、帯域幅20GbpsのUSB3.2 Gen.2×2 Type-Cや、2.5ギガビットLANといった最新規格に加え、7ポートのUSB3.2 Gen.2 Type-A、HDMI×2、DisplayPort×2などが備わっている。

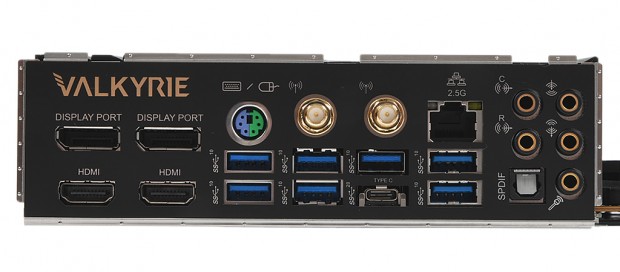

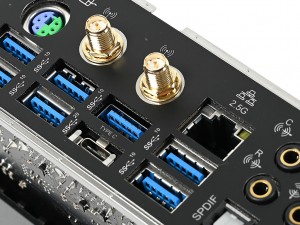

充実のインターフェイス。Wi-Fiは非搭載だが、アンテナ端子を装備。増設しやすくなっている

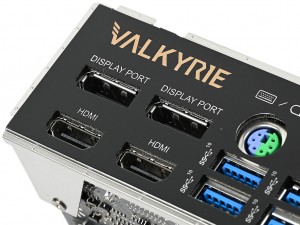

帯域幅20GbpsのUSB3.2 Gen.2×2 Type-Cポートを装備する	HDMI2.0/1.4と、DisplayPort1.2/1.4の4系統出力端子を装備する

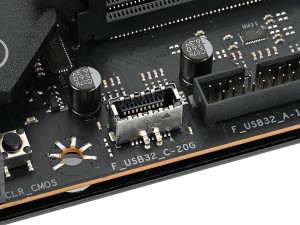

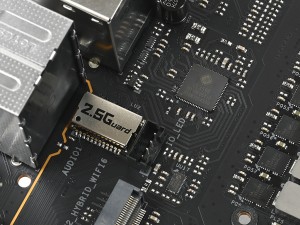

PCケースフロント用のUSB 3.2 Gen.2×2 Type-Cコネクタを装備する	2.5ギガビットLANには、落雷やサージからのダメージを防ぐ「2.5GUARD」を装備する

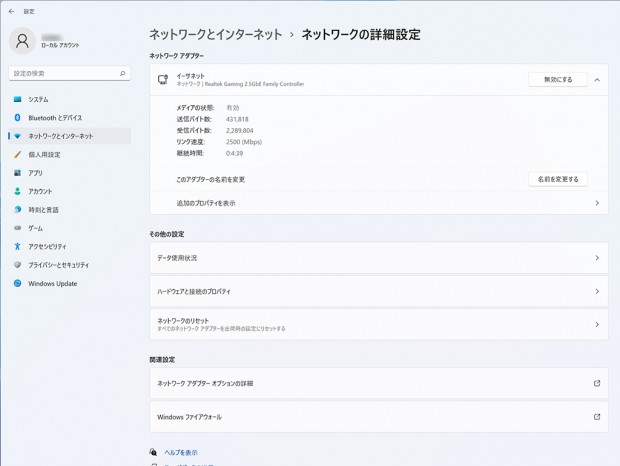

2.5ギガビットLANの最高転送速度は、理論値で2,500Mbpsになる

ファンとLEDコネクタの搭載数や配置をチェック
