メモリは最大5,333MHz動作のDDR4×4スロットを搭載

メモリスロットは、デュアルチャネルに対応するDDR4×4を搭載する。最大5,333MHzの高クロックメモリを運用可能で、メモリプロファイルはXMPをサポート。容量は最大128GBを実装できる。低価格帯のMicroATXマザーボードはメモリスロットが2本のモデルも少なくない中で、ATXモデル同等のメモリ環境を備えている点は好印象だ。

両側にラッチを備えたDDR4メモリスロット。メモリの電源周りにもプレミアムパワーチョークなどの高品質コンポーネントが採用されている


「UEFI BIOS」のカスタマイズメニューでは、DDR4-800～DDR4-8400までの設定が用意されていた

PCIe4.0対応のデュアルM.2スロットを搭載。ヒートシンクも標準装備

「B660M DS3H AX DDR4」のM.2スロットは、CPU直結のPCI-Express4.0（x4）対応スロットと、チップセットに接続されているPCI-Express4.0（x4）/SATA3.0両対応スロットの2基。CPU側スロットには、低価格モデルでは省略されることの多い専用ヒートシンク「M.2 Thermal Guard」を標準装備している。


「M.2 Thermal Guard」を備えたCPU接続のM.2スロット「M2A_CPU」。PCI-Express4.0（x4）対応のスロットで、フォームファクタはM.2 2260/2280をサポートしている


下部に搭載されているチップセット接続のM.2スロット「M2P_SB」。こちらはPCI-Express4.0（x4）とSATA3.0に対応、フォームファクタはM.2 2260/2280だ	SATA3.0（6Gbps）は合計4ポート。垂直・水平配置でそれぞれ2ポートずつを搭載している

強化アンカー仕様のグラフィックスカード用スロットを採用

「B660M DS3H AX DDR4」はMicroATXモデルのため、拡張スロットの構成はシンプルだ。PCI-Express4.0（x16）×1とPCI-Express3.0（x1）×2の3基を搭載。グラフィックスカード用のPCI-Express4.0（x16）には、アンカーポイントを強化して頑丈に組み付けられたスロットが採用されている。重量級のカードも問題なく搭載することが可能だ。

ボード面積の限られるMicroATXモデルとあって、拡張スロットは合計3基。ただしミドルレンジ構成であれば、不足を感じることはないだろう

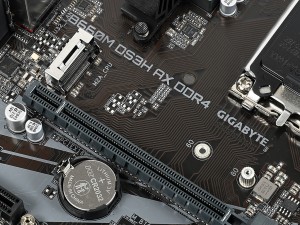

グラフィックスカード用として両端のアンカーポイントが強化されたPCI-Express4.0（x16）スロット

音響コンデンサや分離基板を採用したオーディオ回路
