メモリスロットはデュアルチャネル対応のDDR4x4本で、最大128GBまで増設が可能。またメモリ配線を改良することで、信号のロスをなくした
「Memory Boost」により、最高4,800MHzの高クロックメモリのサポートが謳われている。
|
| メモリスロットはCPUソケット側からDIMMA1/A2/B1/B2の並び。シルク印刷にあるよう、2枚で運用する場合はDIMMA2/B2から使用する |
|
|

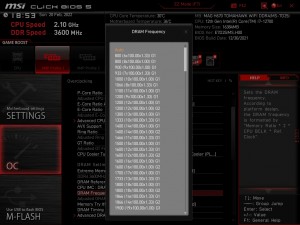

| 「Click BIOS 5」を確認したところDDR4-800～10133までの幅広いメモリクロック設定が用意されていた | |

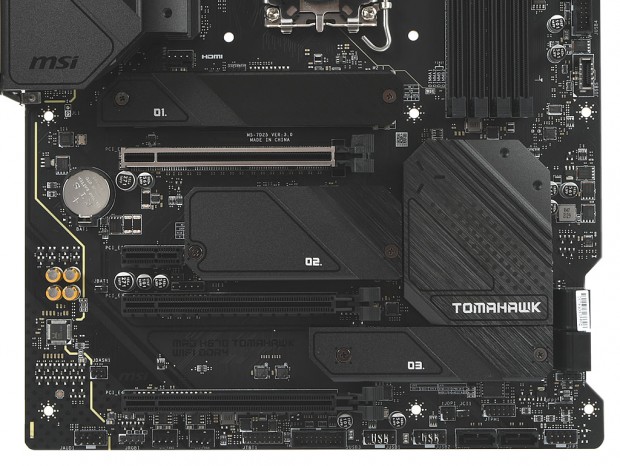

「MAG H670 TOMAHAWK WIFI DDR4」には計3基M.2スロットが搭載されているが、いずれもPCI-Express4.0（x4）に対応する「Lightning M.2」で、そのすべてに専用のヒートシンク
「M.2 Shield Frozr」を標準装備する。またSATA3.0（6Gbsp）も6ポート用意され、ストレージインターフェイスが不足することはないだろう。
|
| 3基のM.2スロットはいずれもPCI-Express4.0（x4）に対応する「Lightning M.2」。なお中段と下段のスロットはIntel Optane Memoryをサポートする |
|
|

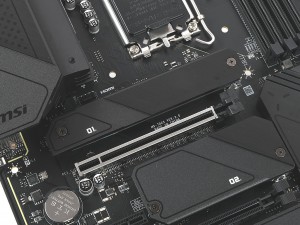

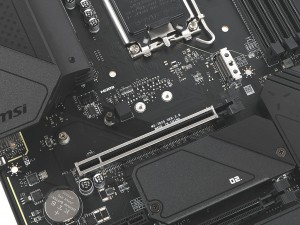

| 上段の「M2_1」はCPU接続で、M.2 2242/2260/2280/22110に対応。またツールレスでSSDを取り付けられる「EZ M.2 Clip」を備える | |
|
|

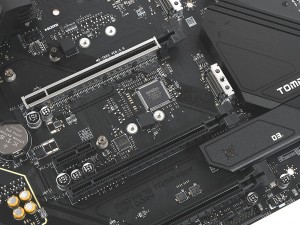

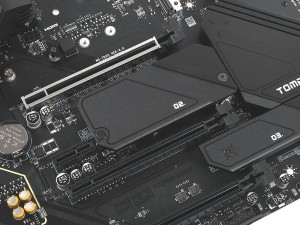

| 中段の「M2_2」はチップセット接続で、フォームファクタはM.2 2242/2260/2280に対応 | |
|
|

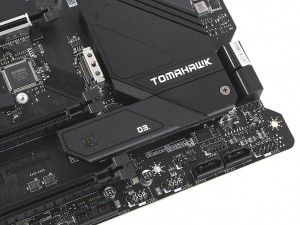

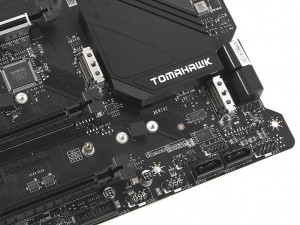

| 下段の「M2_3」もチップセット接続で、フォームファクタはM.2 2242/2260/2280に対応 | |
|
|

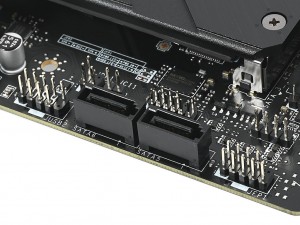

| SATA3.0（6Gbps）は水平ポートx4、垂直ポートx2の計6ポート。なお水平ポート実装部分は、ケーブルが接続しやすいようにマザーボードのエッジがカットされている | |
拡張スロットはPCI-Express（x16形状）x3、PCI-Express3.0（x1）x1の計4本で、グラフィックスカード向けの上段x16形状スロットは最新規格のPCI-Express5.0に対応。さらに大型のハイエンドグラフィックスカードでもスロットが破損しないよう周囲をメタルシールドで補強した
「PCIe Steel Armor」仕様で、データ信号の安定性を高めるため表面実装方式の
「SMTプロセス」を採用する
|
| 中段のx16形状スロットはPCI-Express3.0（x4）、下段のx16形状スロットはPCI-Express3.0（x1）接続になる |

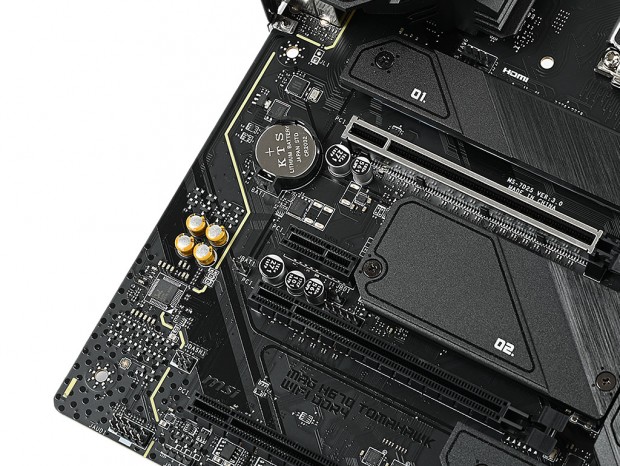

「MAG H670 TOMAHAWK WIFI DDR4」のオーディオ回路は、Realtek「ALC897」をベースにした「Audio Boost」を採用する。コストパフォーマンスを重視したマザーボードでは定番オーディオチップで、7.1ch HDオーディオ機能に対応。またメイン基板から分離した独立構造や、音響向けコンデンサを採用することで、高音質化を実現している。
|
| デジタルノイズの混入を抑えるため、メイン基板からは独立した設計。また左右のオーディオチャンネルのレイヤーも分離されている |
|

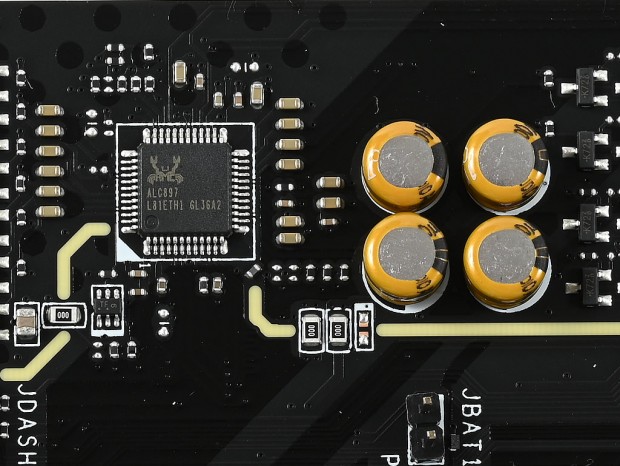

| オーディオコントローラはミドルレンジクラスのマザーボードではおなじみのRealtek「ALC897」を採用。個人的にはより上位のRealtek「ALC1200」を実装して欲しかった |
