ここからは評価サンプルをパッケージから取り出し、画像による検証を進めていこう。今回検証する1TBモデル「CT1000P3PSSD8JP」は片面実装デザインで、主要なパーツはコントローラと2枚のNANDフラッシュのみのシンプルな構成。NANDフラッシュはMicron製176層3D NANDフラッシュで、コントローラにはホストメモリバッファ（HMB）に対応する
Phison「PS5021-E21」が搭載されていた。
|

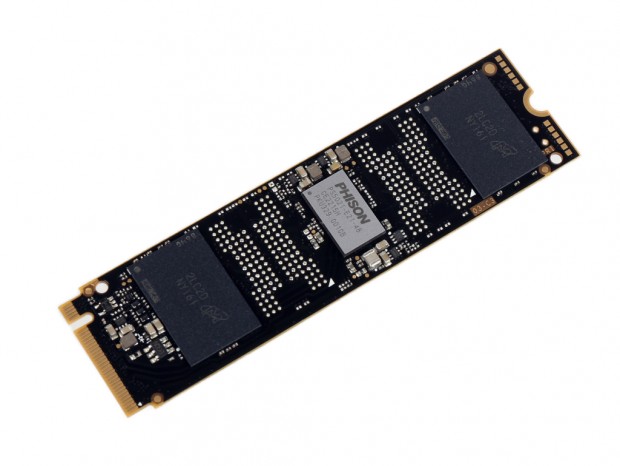

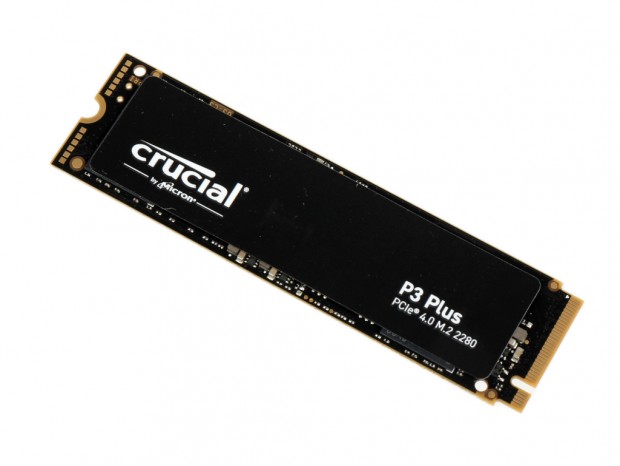

| 表面に貼り付けられていたロゴシールを剥がすと、コントローラと2枚のNANDフラッシュが実装されていた |
|

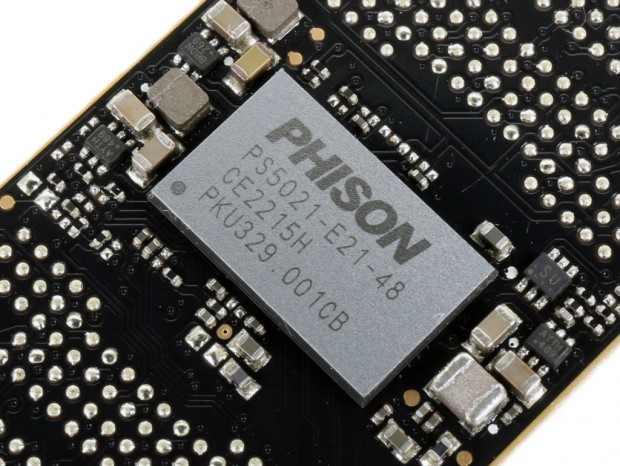

| コントローラには、メインメモリの一部をバッファとして使用することができるHMB対応のPhison「PS5021-E21」を搭載 |
|
|

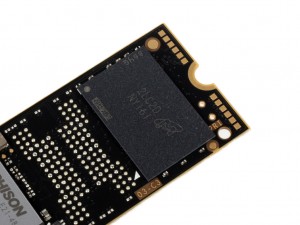

| NANDフラッシュは容量512GBの176層3D NANDフラッシュMicron「NY161」を2枚実装 | |
|
| 基板裏面にはスペックシールが貼り付けられ、主要なパーツは一切実装されていないかった |
