電源回路はオールドスタイルのP-PAK MOSFET

今回の主役であるGIGABYTE「Ultra Durable」シリーズに属する「B760 DS3H DDR4 (rev. 1.0)」の大まかな概要を確認したあとは、より詳細に見ていこう。 第13世代Intel Coreプロセッサの特性上、その設計が最も重要になるのは電源周りだ。「B760 DS3H DDR4 (rev. 1.0)」はコストを重視したモデルだけあって、電源回路の規模は控え目で、合計11（8＋2＋1）フェーズで構成されている。MOSFETにはエントリーモデルでも採用例が増えているDrMOSではなく、ハイサイドMOSFET、ローサイドMOSFET、ドライバーICの3つで構成されるオールドスタイル。ただし、GIGABYTE「Ultra Durable」シリーズの品質基準を満たすプレミアムチョークや、コンデンサを採用しており、ビジネスワークにも不安のない安定した動作を実現している。 MOSFETの冷却ヒートシンクはリアインターフェイス側6フェーズのみの装備で、トップ側には非搭載。Non-K版に付属するトップフロー型CPUクーラーなど、空冷CPUクーラーを組み合わせたいところだ。

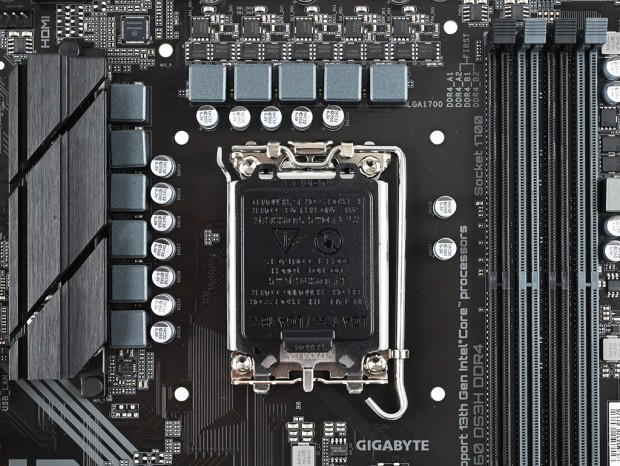

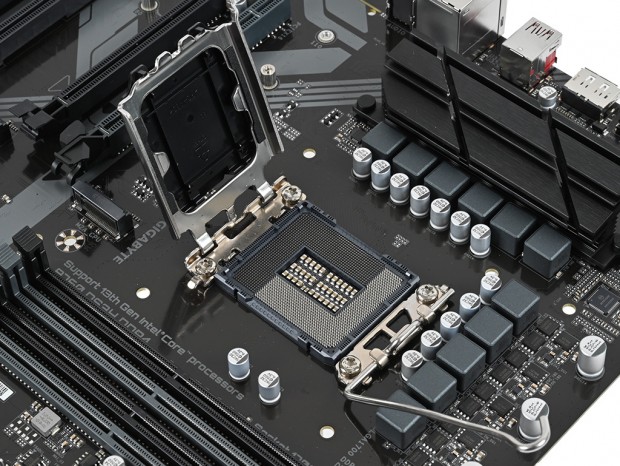

CPUソケットのLGA1700は、第12世代と第13世代Intel Coreプロセッサをサポートする

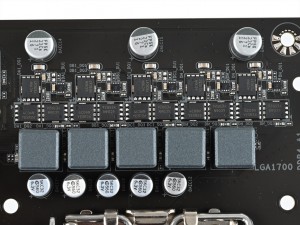

電源回路は8+2+1の11フェーズ構成になっている	On Semiconductor製MOSFETの「4C10N」と「4C06N」を実装している

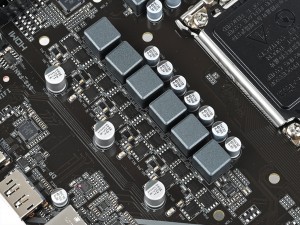

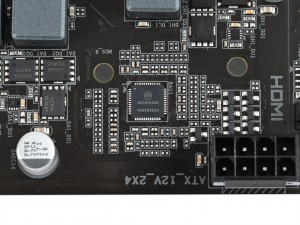

リアインターフェイス側の6フェーズも同様	PWMコントローラには、Onsemi「NCP81530R」を採用している

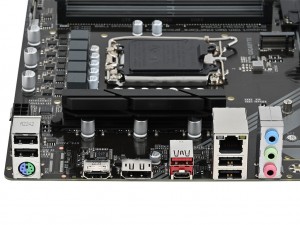

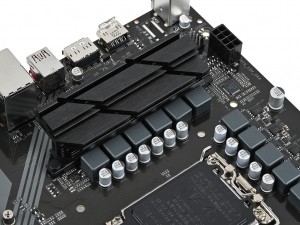

冷却ヒートシンクは、リアインターフェイス側のみに装備されている

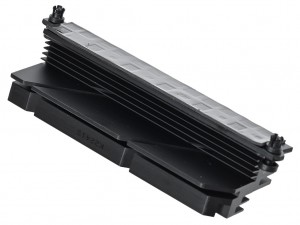

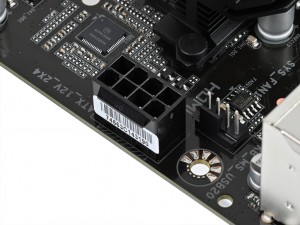

ヒートシンクには、放熱面積を増やすスリットが設けられている	補助電源コネクタは8pin×1仕様になる

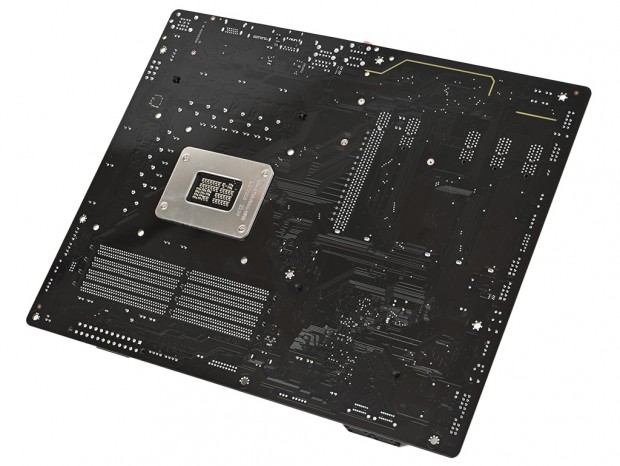

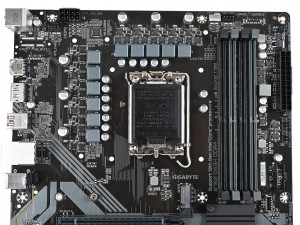

基板裏面。DDR5や、PCI Express 5.0には対応していないため、各スロットは従来の挿入実装（IMT）が採用されている

LGA1700向け最新ミドルレンジチップセット「Intel B760」

「B760 DS3H DDR4 (rev. 1.0)」はチップセットに、Non-K版の第13世代Intel Coreプロセッサに合わせてリリースされた「Intel B760」を採用する。前世代のIntel B660チップセットからは、PCI Express 3.0が8レーンから4レーンに減少するが、PCI Express 4.0が6レーンから10レーンに増えている。この点以外に変更点はなく、オーバークロック機能はメモリのみで、CPUのオーバークロック機能や、PCI Expressのレーン分割機能は省略されている。

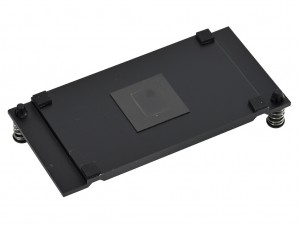

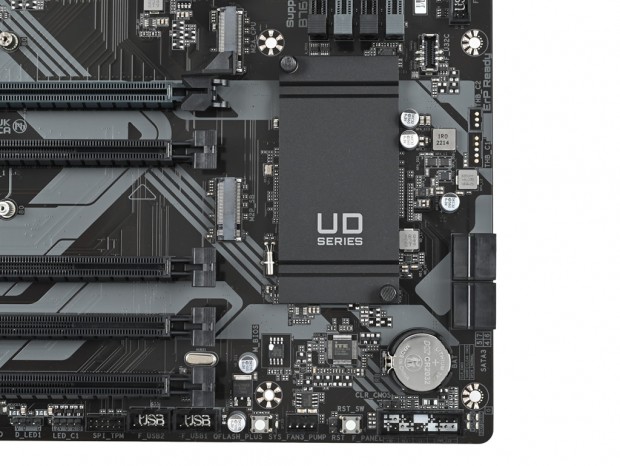

UDのロゴがデザインされた大型アルミニウムヒートシンクを装備。2本のプッシュピンで固定されている

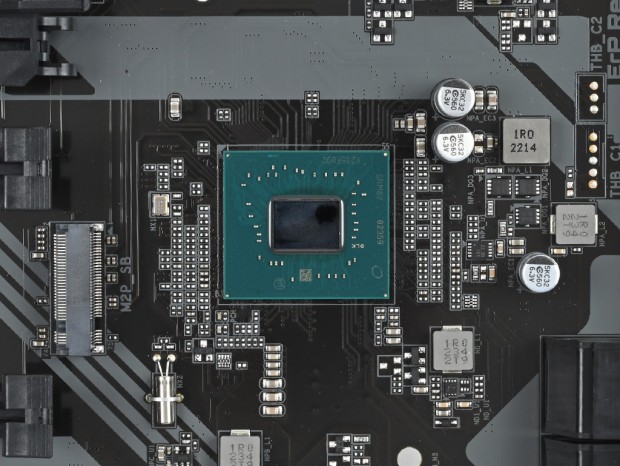

LGA1700向けミドルレンジチップセットIntel B760。パッケージサイズは28×25mmで、消費電力は6Wになる
