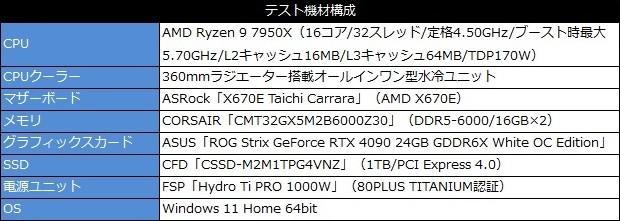

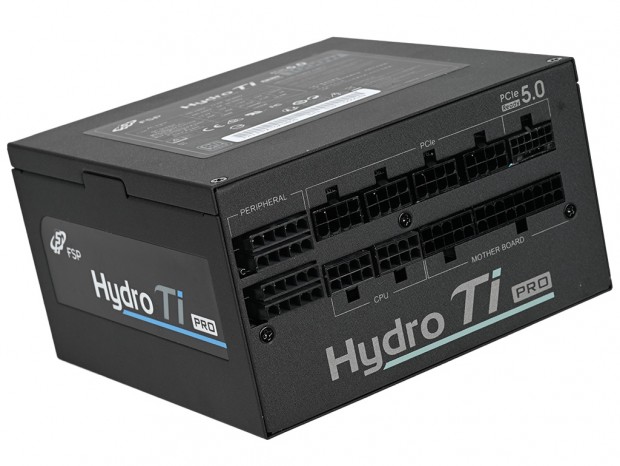

「Hydro Ti PRO 1000W」の外観から内部構造までをチェックしたところで、いよいよシステムに組み込んでの実動テストを進めていこう。検証にあたっては、CPUは16コア32スレッドかつTDP170WのRyzen 9 7950X、グラフィックスカードはオーバークロック仕様のGeForce RTX 4090を搭載する
ASUS「ROG Strix GeForce RTX 4090 24GB GDDR6X White OC Edition」、マザーボードはASRockのAMD X670E搭載モデル
「X670E Taichi Carrara」を組み合わせた、ウルトラハイエンド構成のマシンを構築している。 なお、これらの環境で各種ストレステストによる負荷をかけ、ATX電源コネクタとCPU補助電源コネクタ、12VHPWRコネクタの3ヶ所を直接マルチメーターで計測。システムの主要パーツに用いられる+12Vの挙動を確認していく。
|
|
|

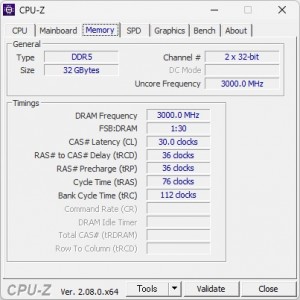

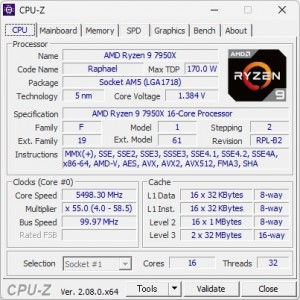

| CPUは16コア32スレッドのRyzen 9 7950X（TDP170W）を搭載。メモリはAMD EXPOにより6,000MHzで動作させている | |
|

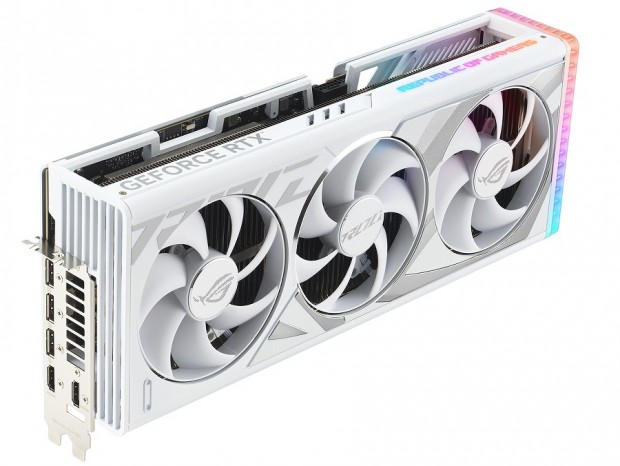

| グラフィックスカードは、最新Axial-techファンや新型ベイパーチャンバーを採用し、最大2,640MHzで動作するホワイト仕様の「ROG Strix GeForce RTX 4090 24GB GDDR6X White OC Edition」だ |
|
|

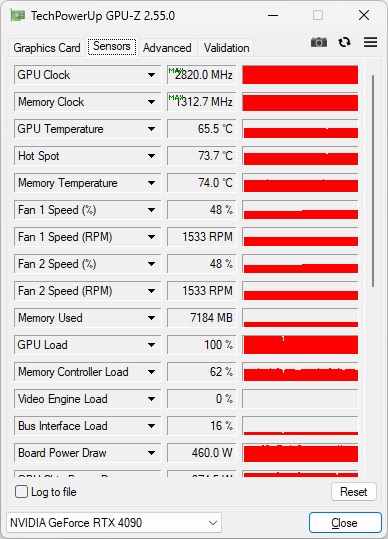

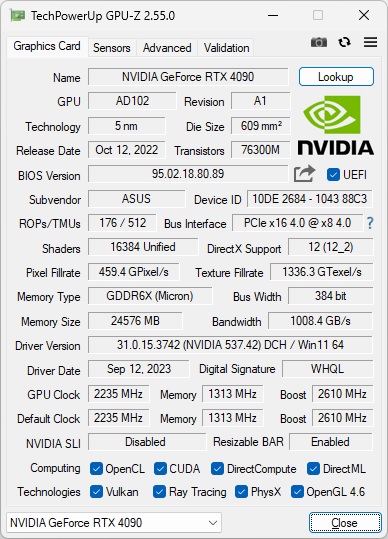

| 動作クロックはDefault modeでは2,610MHz。3.5スロット占有の大型クーラーを備えていることもあり、フルロード時には最大2,820MHzまでクロックが上昇していた | |
|
|

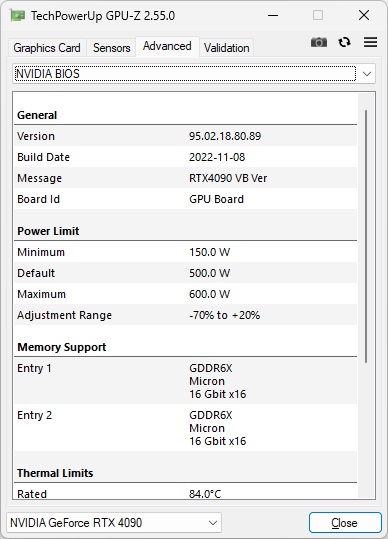

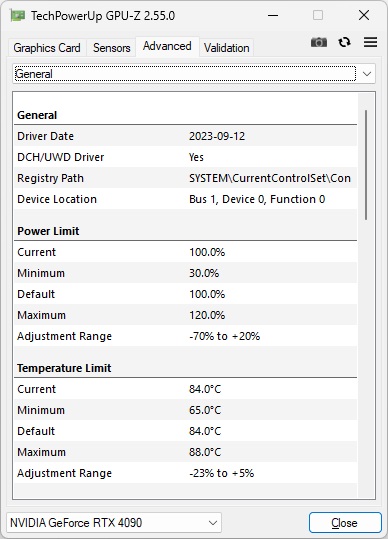

| Power Limitは定格比120％の最大600Wまで引き上げられている | |
|
| システムのコアになるマザーボードは、AMD X670Eチップを搭載するASRock「X670E Taichi Carrara」。24+2+1フェーズ構成の大規模電源回路を搭載、大理石調の意匠がトレードマークだ |
| USB接続に対応した三和電気計器のデジタルマルチメータ「PC20」を使用し、+12Vの挙動を計測している |
|
| 「PC20」の計測データは、同社のデータ取り込みソフト「PC Link 7」を使用してログを取得できる |
