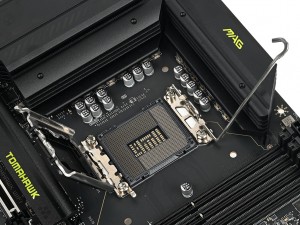

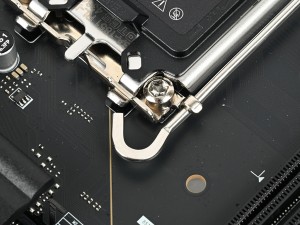

| CPUソケットは最新のLGA1851で、レバーの先端部分は操作がしやすいようフラットな形状になっている | |
|
|
|

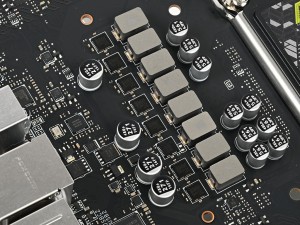

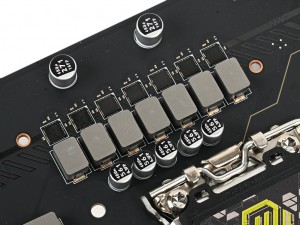

| 電源回路はCPUソケットの上側に7フェーズ、右側に8フェーズの全15フェーズ構成 | |
|
|

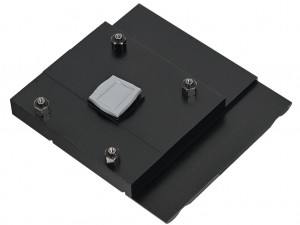

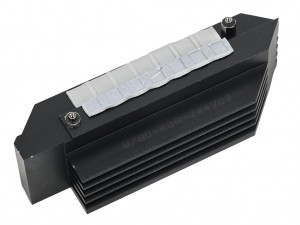

| VRMヒートシンクは2ブロック構成で、いずれも表面積を拡張するためにフィン構造を採用する。またSPSやチョークコイルと触れる部分には熱伝導率7W/mKサーマルパッドが貼り付けられていた | |
|
|

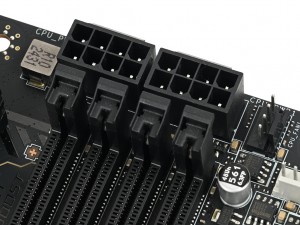

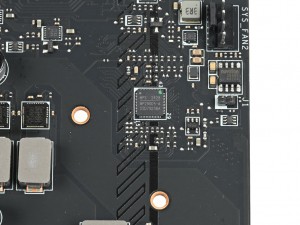

| PWMコントローラはMonolithic Power Systems「MP29005」 | CPUソケットの右上に実装されたソリッドピン設計の8pin×2コネクタ |
|
|

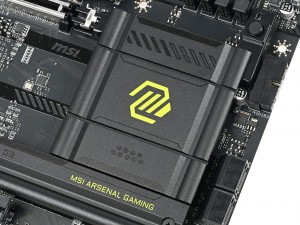

| チップセットと接触する部分には厚手のサーマルパッドを貼り付け | |
|
| メモリスロットはCPUソケット側からDIMMB1/B2/A1/A2の並び。ちなみに2枚で運用する場合は、シルク印刷にある通りDIMMB2/A2から使用する |

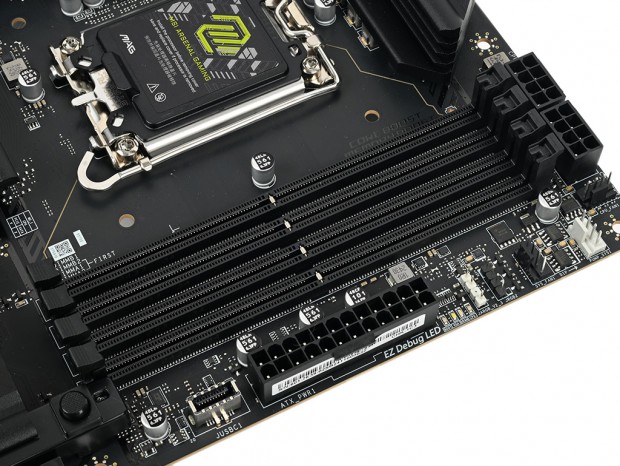

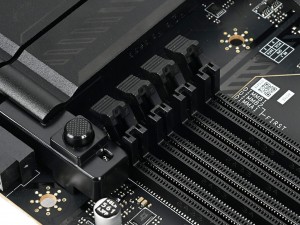

| 8pin×2の補助電源コネクタがメモリスロットの上に配置されているため、ラッチは下側のみに実装 |
|
|

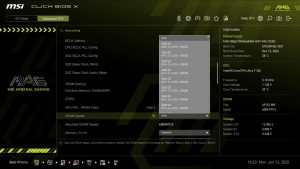

| 「CLICK BIOS X」には3,200MHz~15,066MHzまでのメモリクロック設定が用意されている | |
|

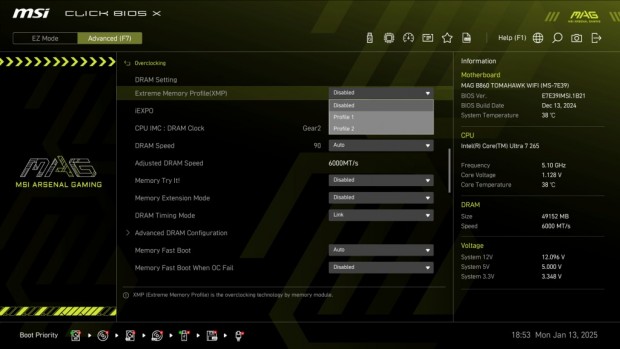

| メモリプロファイルはIntel XMP 3.0だけでなくAMD EXPO(iEXPO)にも対応 |
