グラフィックスカード AMD SAPPHIRE Radeon RX 9070 XT グラフィックスカード AMD SAPPHIRE Radeon RX 9070 XT

合計16フェーズの堅牢電源を搭載するオリジナル基板

上部構造を取り払って露わになった基板は、10(GFX)+3(SOC)+2(MVDD)+1(VDDCI)フェーズデジタル電源を搭載する堅牢さを誇る。高耐久コンデンサなどの高品質コンポーネントに加え、放熱性に優れた12層PCBを採用。オーバークロック設定による高負荷でも安定して動作するように、極めて信頼性に優れた設計が採用されているというわけだ。また、補助電源の12V-2x6コネクタにもヒューズを搭載、過電流や過電圧から回路を保護している。

NITRO+ Radeon RX 9070 XT GAMING OC 16GB GDDR6

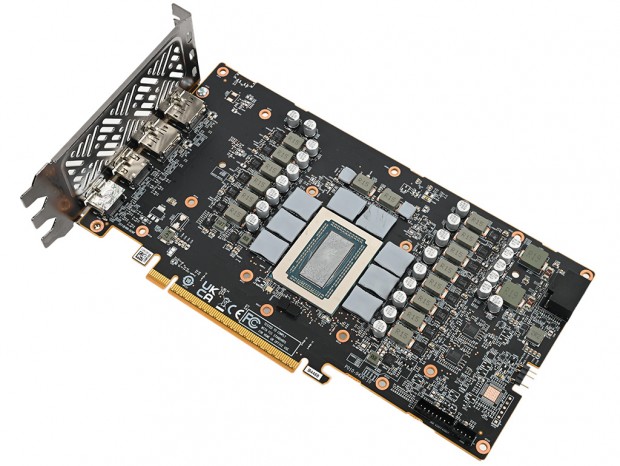

電源周りの実装密度が印象的な「NITRO+ Radeon RX 9070 XT」の基板。サイズはカード全体の2/3程度に収まっている

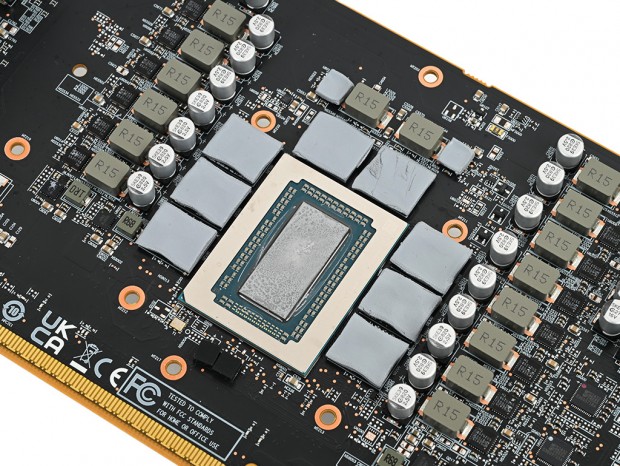

RDNA 4アーキテクチャによるNavi 48コアを採用する「Radeon RX 9070 XT」のGPUコア。トランジスタ数は約539億個で、Compute Unitを64基搭載している

SK hynix製のGDDR6メモリチップが8枚実装され、合計16GBのビデオメモリを構成している

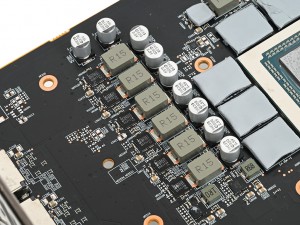

Dr.MOSを採用する合計16フェーズもの電源回路を搭載

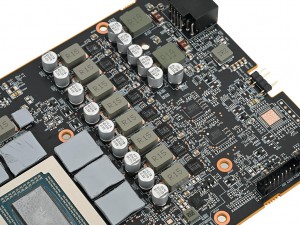

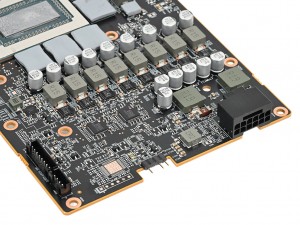

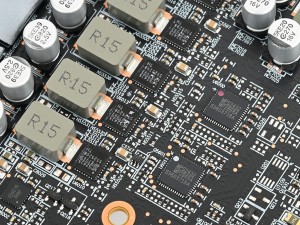

電源回路にはPWMコントローラMPS「MP2868A」が2基実装されていた	ヒューズ保護付きの12V-2x6コネクタを搭載。その隣にはARGB LEDピンヘッダが実装されている

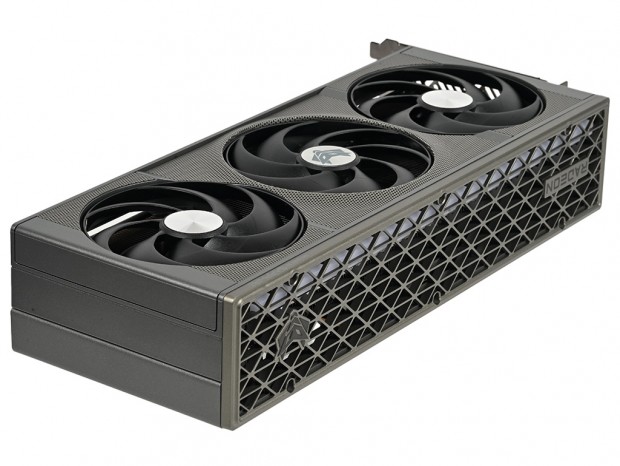

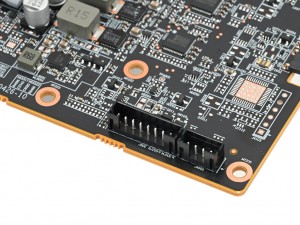

上部フレームに固定された3基の冷却ファンは、大小2つのコネクタで基板に接続されていた

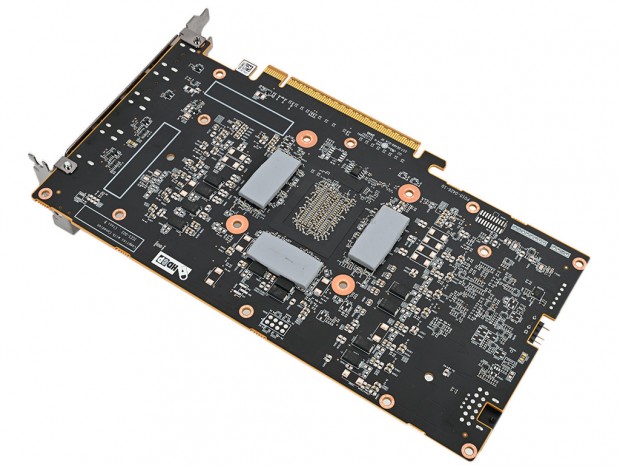

背の低いタンタルコンデンサなどが実装された基板裏面。メモリチップの裏面にはサーマルパッドが貼られ、バックプレートに接している

Radeon RX 9070 XT搭載の「NITRO+」＆「PULSE」パフォーマンス検証

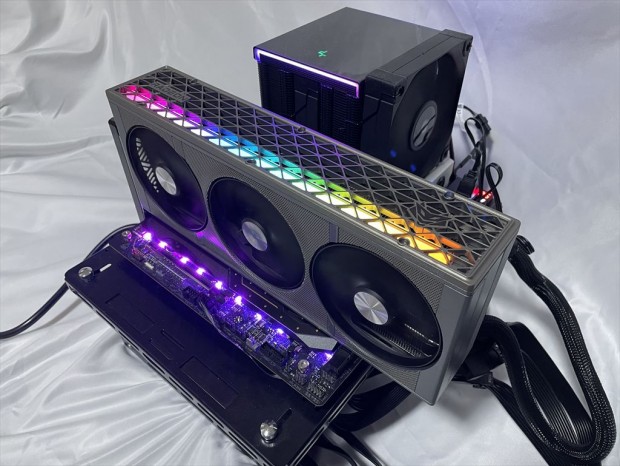

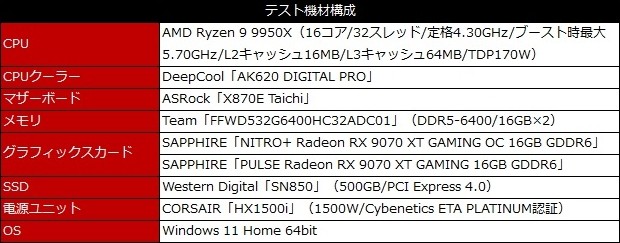

ここからは、実際に「NITRO+ Radeon RX 9070 XT」をシステムに組み込んでゲーミングマシンを構築。各種ベンチマークテストやゲームプレイによるパフォーマンス検証を進めていこう。検証環境のCPUに16コア/32スレッドのRyzen 9 9950Xを搭載したハイエンド構成を用意、さらに同じRadeon RX 9070 XTグラフィックスカードである「PULSE Radeon RX 9070 XT GAMING 16GB GDDR6」（以下「PULSE Radeon RX 9070 XT」）を搭載したシステムでも同時に検証を行っている。はたしてレーベル違いの同GPU搭載モデルでどのような差がつくだろうか。

各種ベンチマークの詳細およびレギュレーションについては「エルミタ的ベンチマークレギュレーション」を参照のこと

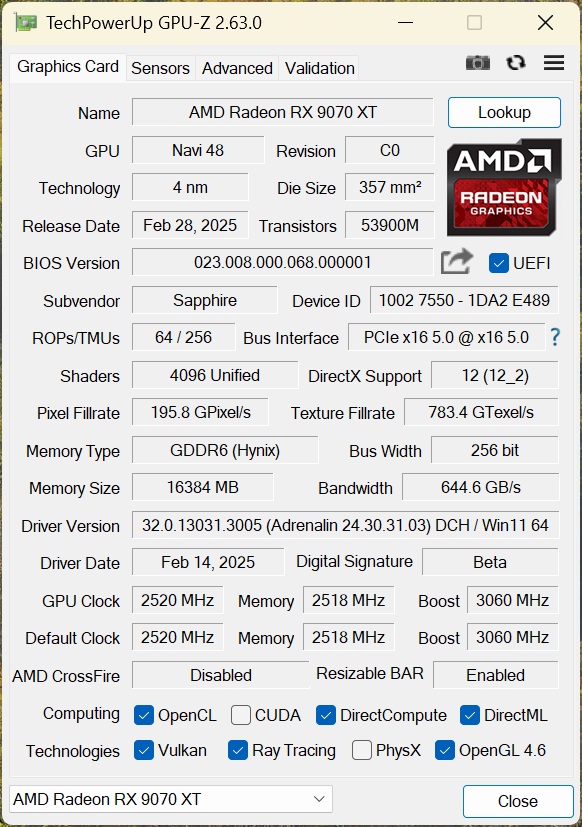

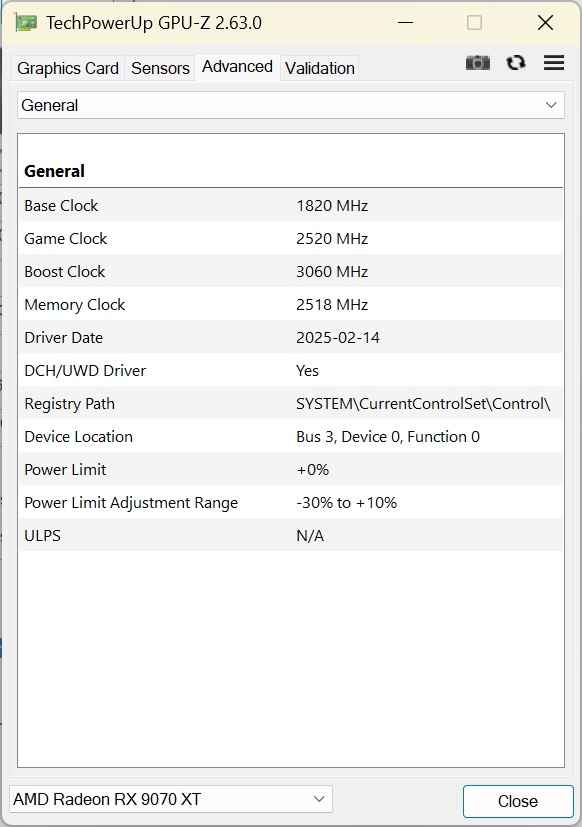

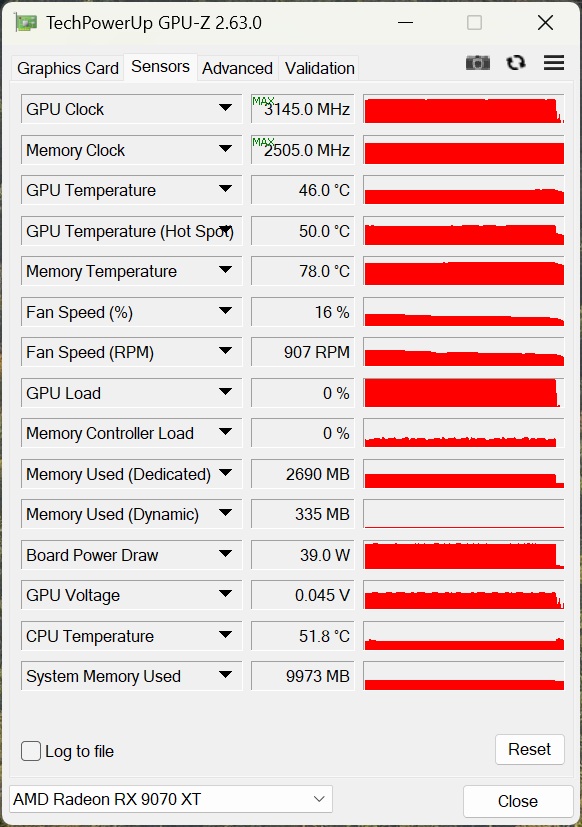

「NITRO+ Radeon RX 9070 XT」のブーストクロックは3,060MHzだが、フルロード時には最大3,145MHzまでクロックが上昇していた


Power Limitの数値は変動なく、TGP通りに設定されていた

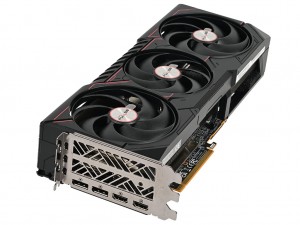

SAPPHIRE「PULSE Radeon RX 9070 XT GAMING 16GB GDDR6」（型番：PULSERX9070XT16GB/ 11348-03-20G）　市場想定売価税込137,800円前後製品情報（SAPPHIRE）（株式会社アスク）


ブーストクロックが2,970MHzに設定されたOCモデルで、こちらもAeroCurveファンブレードを3基備えた「Tri-X」クーラーが搭載されている

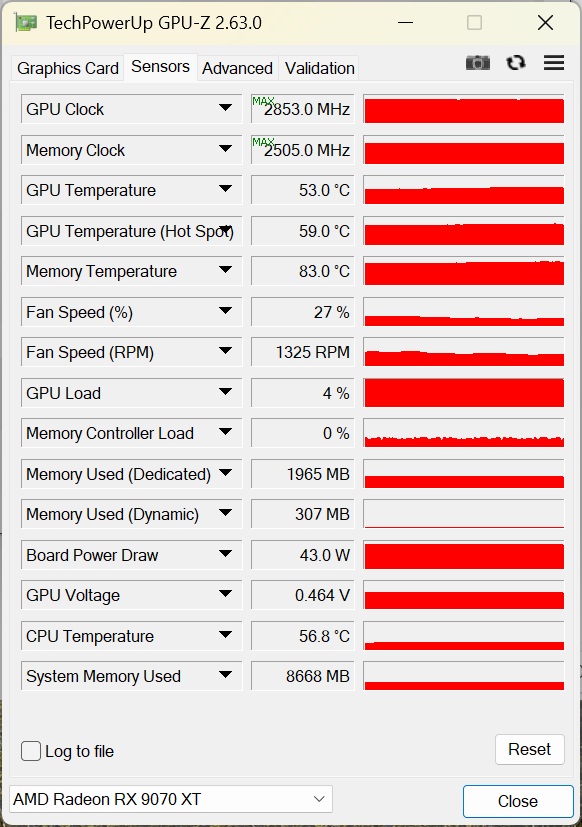

「PULSE Radeon RX 9070 XT」の動作クロックをGPU-Zでチェックしたところ、最大2,853MHzになっていた

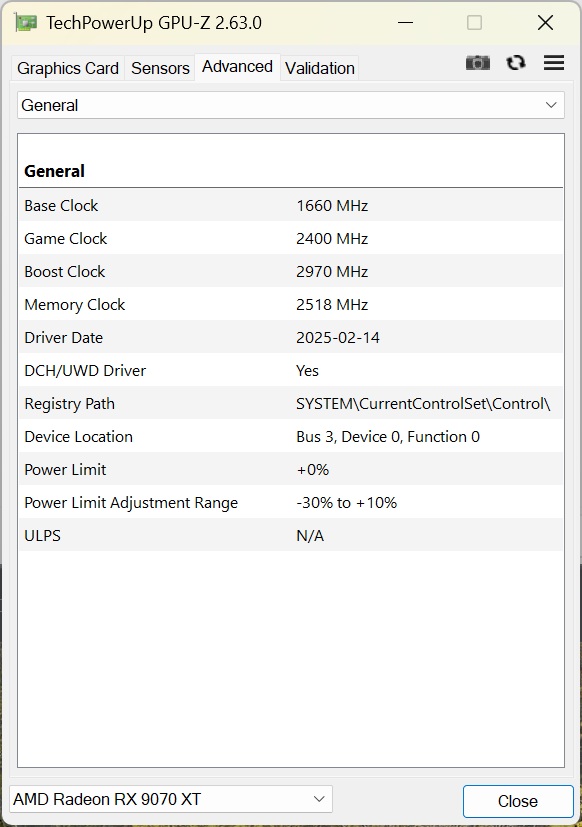

Power Limitは上記同様、TGP通りの数値が設定されているようだ

各種ベンチマークテストでRadeon RX 9070 XTのパフォーマンスをチェック
