ドライブベイレイアウト1：ボトムカバー内の2.5/3.5インチ共用ケージ

• 搭載可能数：2.5インチSSDx2台または3.5インチHDDx2台

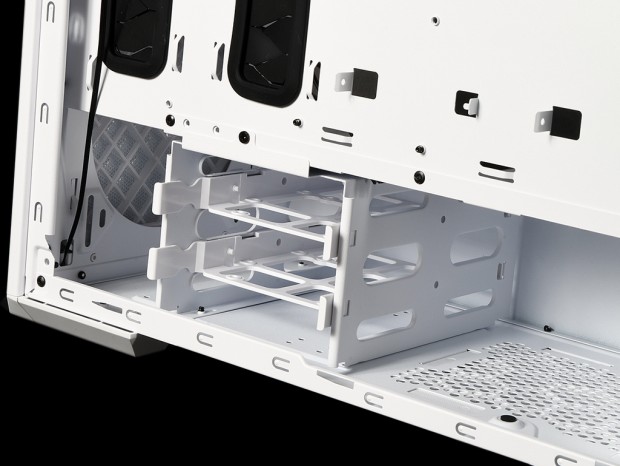

ストレージ収納力もPCケースの見せどころだろう。XPG DEFENDER PROでは、合計2箇所に収納スペースが設けられている。メインとなるのがボトムカバー内の前方寄り。このエリアには、2.5/3.5インチドライブ共用のシャドウベイユニットが装備される。 ボディ同色のホワイトに塗装された、ケージタイプのシャドウベイユニットには、プラスチック製のスライド式トレイが2台分用意。3.5インチHDDならツールフリー、2.5インチSSDなら底面ネジ留めでそれぞれ固定ができる。 なおシャドウベイユニットは、スチール製シャーシに5本のネジで固定されており、前方に2段階で移動できるネジ穴を用意。底面のスペースを分け合う電源ユニットにより広い空間が必要な場合、前方へずらす事ができるというワケだ。ただし最もフロントパネル寄りに移動させた場合、ラジエターの搭載可能サイズが制限される事を覚えておこう。

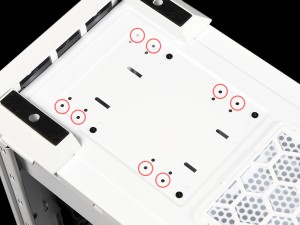

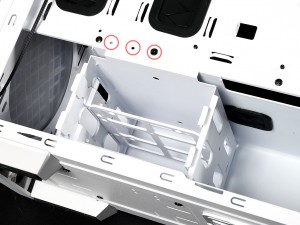

シャドウベイユニットは右側面の上部1本と底面4本のネジで固定。それぞれ20mm間隔でセットバックできるようになっていた

ドライブベイレイアウト2：マザーボードトレイ背面の2.5インチ搭載スペース

• 搭載可能数：2.5インチSSDx2台

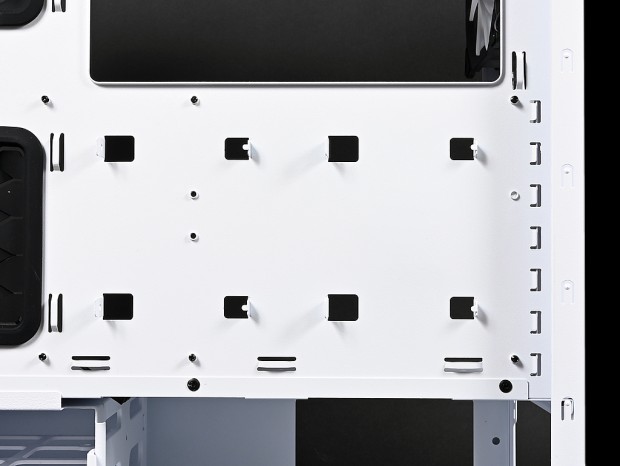

2箇所目は、CPUクーラーメンテナンスホール下の2.5インチSSD搭載スペース。ここには2台の2.5インチSSDが縦置きに設置できる。独立したブラケット等の用意はなく、SSD本体片側のネジ穴に突起を引っ掛け、反対側を2本のミリネジで固定する。最もシンプルな構造ながら、最近のミドルタワーPCケースの多くで採用されている、空きスペースの有効活用法だ。

拡張スロットは水平7段+垂直2段

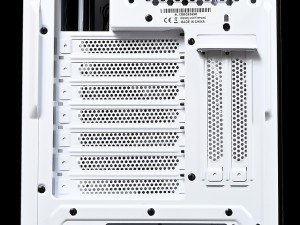

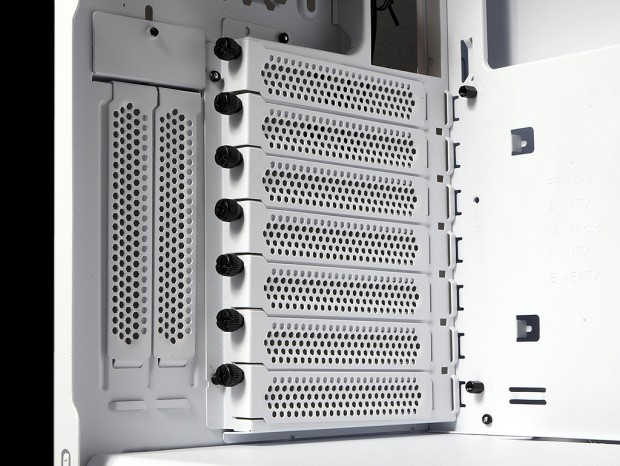

拡張スロットは通常の水平レイアウトで7段、グラフィックスカードが左サイドパネルと正対してマウントできる、垂直レイアウトが2段装備されている。いずれも通気孔仕様の独立したブラケットで、各々は黒色ハンドスクリューで固定されていた。

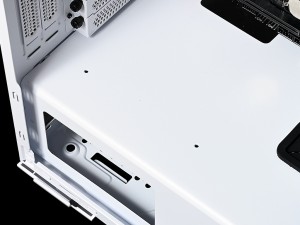

グラフィックスカードなど拡張カードの固定は内部ネジ留め式。ボトムカバー天板には、ライザーカードのスタンドオフ固定用ネジ穴も確認できる

電源ユニット搭載スペース

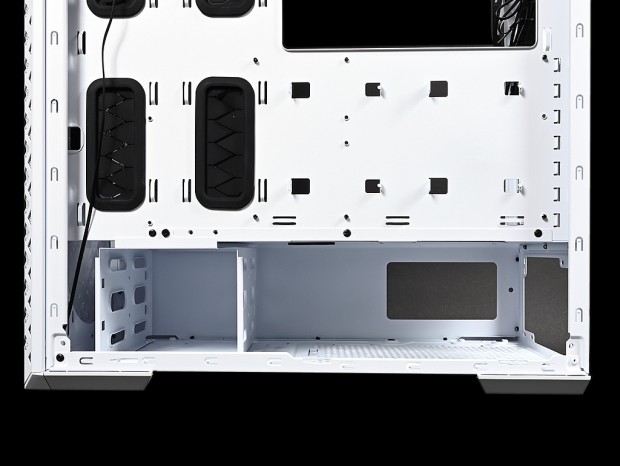

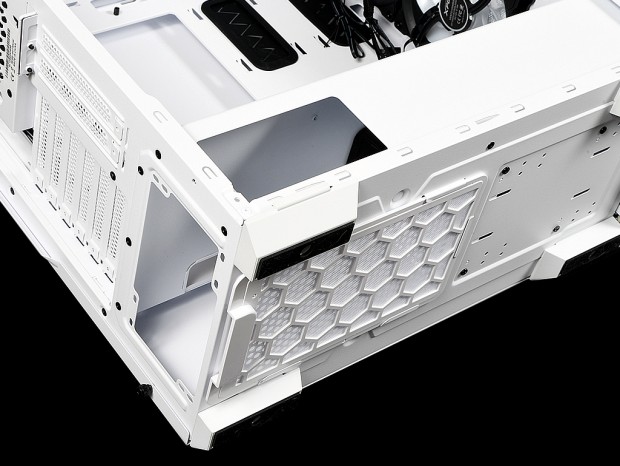

電源ユニット搭載スペースは、ボトムカバー内後方に割り当てられている。同じ床面には、2.5/3.5インチ共用のシャドウベイユニットがあるため、両者でスペースを分け合う格好。ちなみに搭載できる電源ユニットの奥行きは220mmまでとされている。実際に計測してみても約230mmで、ほぼ公称通り。モジュラー式の場合、コネクタとケーブルの存在を考慮すれば、奥行きは160mm程度までに留めておく方が無難だろう。 なお底面には後方スライド着脱可能な防塵フィルタを装備。さらにボトムカバー内右側面には、実測で幅約115mm、高さ約60mmの小窓が用意され、搭載電源ユニットの側面ラベルが露出できるようになっている。

2.5/3.5インチシャドウベイユニットを最も前寄りに移動させると、搭載スペースは実測で約270mmに拡大。さらに完全に取り外せば最大約420mmのスペースが使い放題だ
