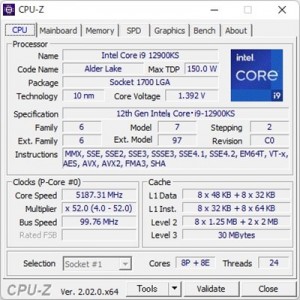

| 第12世代の”SPECIAL EDITION”にして、MTPが241Wに達するハイエンドCPU「Core i9-12900KS」をチョイス。16コア/24スレッド構成のCPUで、動作クロックは最大5.5GHzだ |
|
| 検証機のマザーボードには、ASRockのIntel Z690搭載モデル「Z690 Extreme WiFi 6E」を用意。60A SPSによる13フェーズ電源回路を備えている |
|
| 第12世代CPUの消費電力はパワーリミット設定に影響されるが、「Z690 Extreme WiFi 6E」の場合はBIOS画面でクーラータイプを選択するだけで最適な設定が適用される |

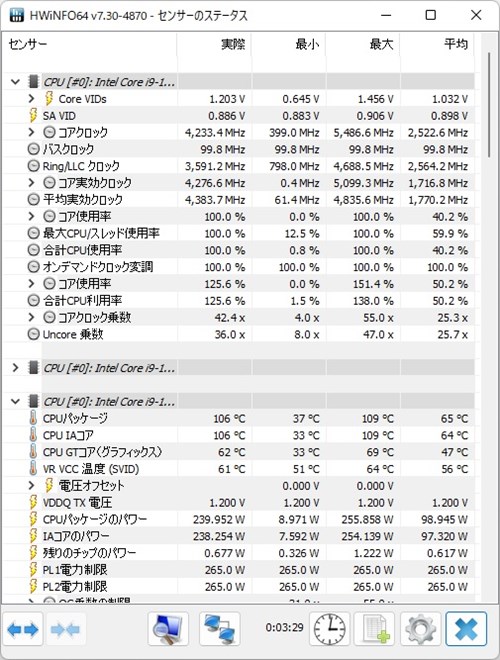

| 「HWiNFO」をチェックしてみると、パワーリミットはPBP・MTPともにIntelの推奨値を上回る265Wに設定されていた。高負荷時は240W前後までパッケージ消費電力が上昇している |
|

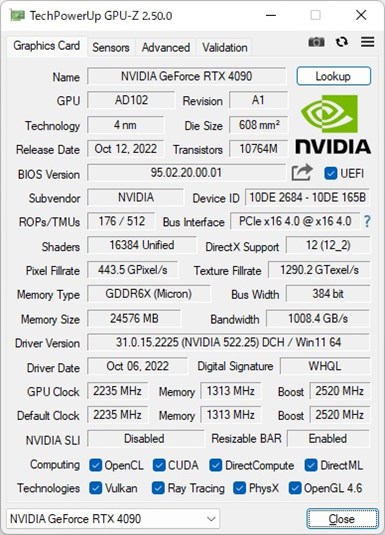

| グラフィックスカードには、最新Ada Lovelaceアーキテクチャを採用する「GeForce RTX 4090 Founders Edition」を搭載。電源コネクタは12VHPWRを備え、TGPは最大450Wとされる |
|
|

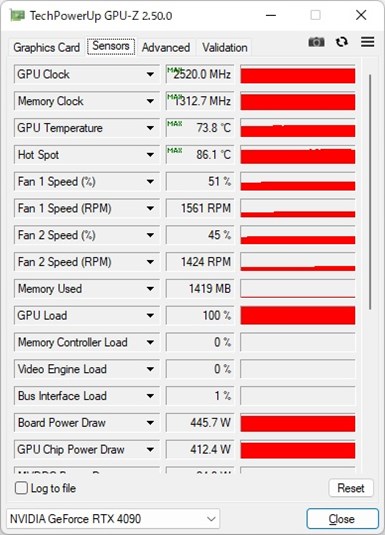

| 「GPU-Z」で動作状況を確認したところ、ブーストクロックは公称スペック通り最大2,520MHzまで上昇していた | |
| 検証に際しては、システムの主要な動作に用いられる12Vの電圧変動を確認するため、三和電気計器製のデジタルマルチメータ「PC20」を使用している |
|
| USB対応の「PC20」は、データ取り込みソフトの「PC Link 7」を組み合わせることで、計測値のログを取得できる |
