| フルモジュラータイプのケーブル各種には、1本ずつにエンボス加工が施されたスリーブケーブルが採用されている |
「RM1000e 2025」はじめ「RMe 2025」シリーズのケーブル仕様は、必要なコネクタのみを選んで接続するフルモジュラータイプ。さらにモジュラーケーブルには、極めて柔軟性が高いエンボス加工されたスリーブケーブルを採用する点が嬉しい。それらの一部にはあらかじめケーブルコームが取り付けられており、ケーブルがバラけてしまわないように配慮されている。 そして各種ケーブルによって供給されるコネクタ構成は、ATX 24pin×1、ATX 12V 4+4pin×2、12V-2×6×1、PCI Express 6+2pin×4、SATA×6、ペリフェラル4pin×2というもの。ちなみにグラフィックスカード向けは、1対1コネクタの12V-2×6ケーブルとPCI Express 6+2pinケーブルのほか、12V-2×6からPCI Express 6+2pin×2を分岐させるケーブルが用意されている。
|
|

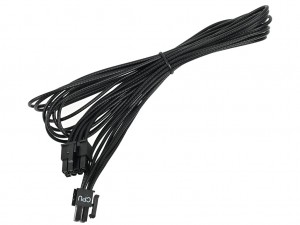

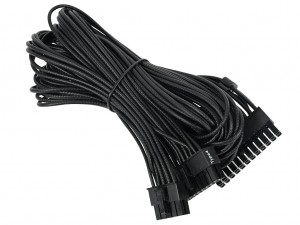

| 主電源のATX 24pinケーブルは全長610mm±10mmで、ケーブルコームを備えている | CPU補助電源の4+4pinケーブルは全長約750mm±10mmで、2系統に供給できるように2本が付属する |

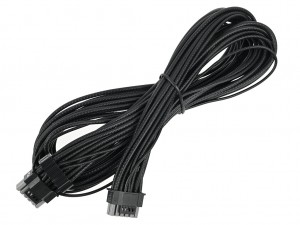

| 12V-2×6ケーブルは全長650mm±10mmで、ケーブルコームを標準装備している |
|
|

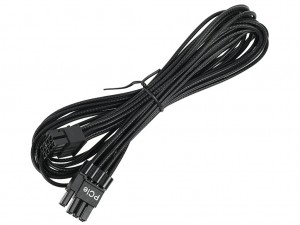

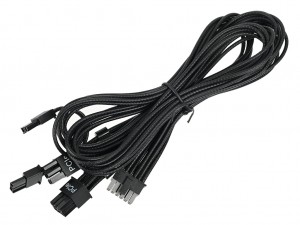

| 12V-2×6コネクタからPCI Express 6+2pinコネクタ×2を出力する分岐ケーブル。全長は650mm±10mmで1本が付属、こちらもケーブルコーム付きだ | PCI Express 6+2pinコネクタ×1を供給するケーブルは全長650mm±10mm。やはりケーブルコーム付きで、2本が付属する |
|
|

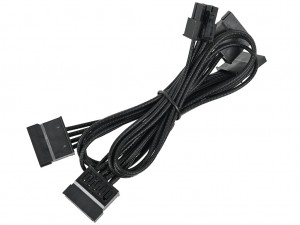

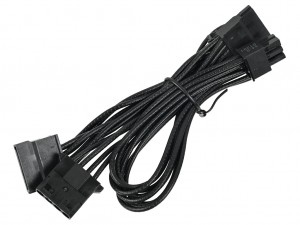

| SATA電源コネクタのみで構成されたケーブルは全長750mm±10mm。本数は1本のみで4コネクタを備える | SATA電源×2とペリフェラル4pin×2コネクタを備えるコンボケーブル。本数は1本のみで、全長は750mm±10mm |
|
|

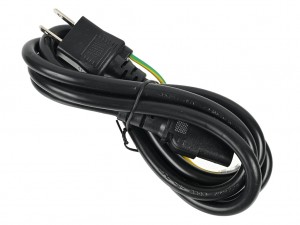

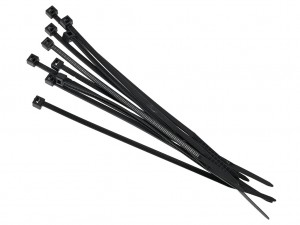

| アース線付きの主電源ケーブル | ケーブルを束ねるための結束バンドも付属している |
