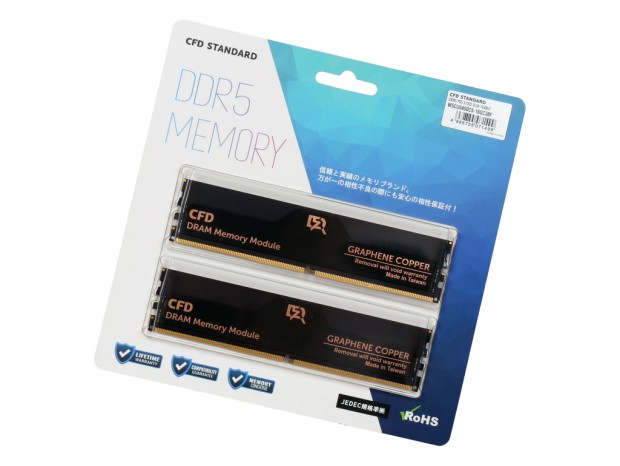

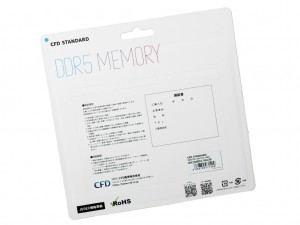

| CFD StandardのDDR5メモリではおなじみのブリスターパッケージを採用する |
|

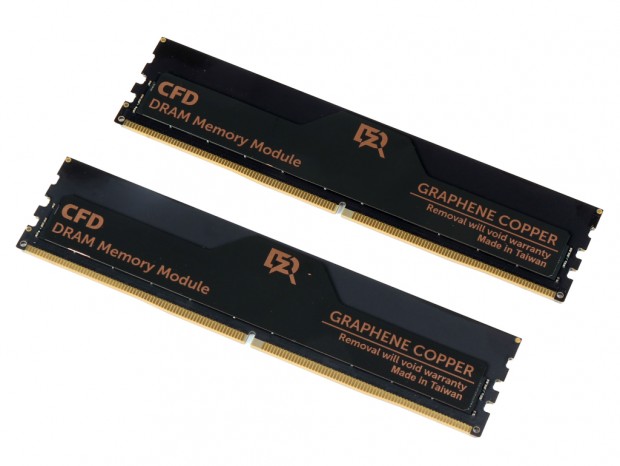

| NANDフラッシュやPMICなどを効率よく冷やすため、優れた熱伝導率を誇るグラフェン銅箔ヒートシンクを搭載 |
|

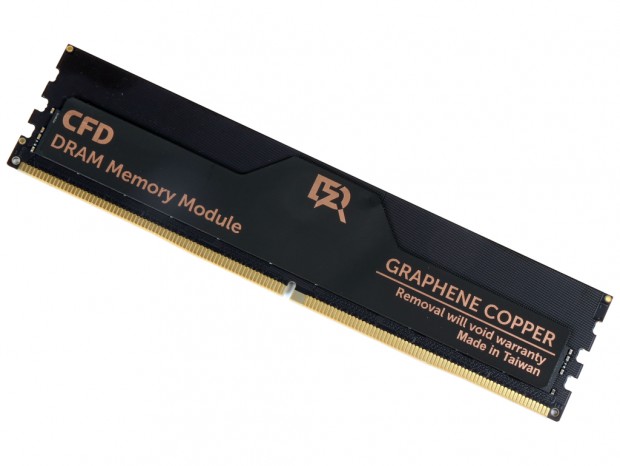

| サイズは実測で幅約133.2mm、高さ約31.2mm、厚さ約2.6mm。メモリスロット部分にヒートシンクが迫り出す大型のCPUクーラーでも干渉することはないだろう |
|

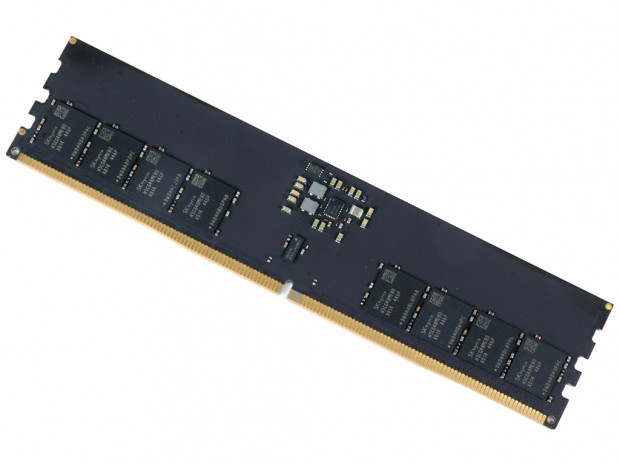

| メーカーより許可をもらい、グラフェン銅箔ヒートシンクを剥がしたところ。DRAMチップは8枚実装されていた |
|

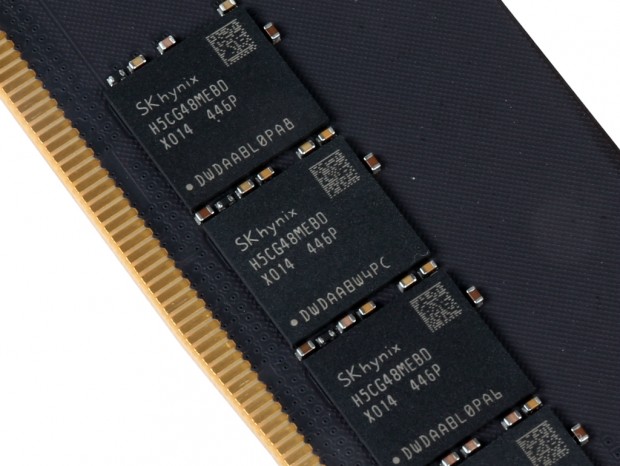

| DRAMチップは容量2GB（16Gb）のSK hynix「H5CG48MEBD-X014」 |
|
|

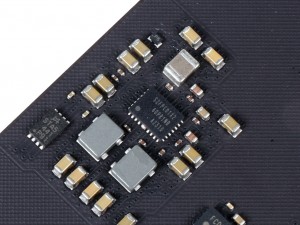

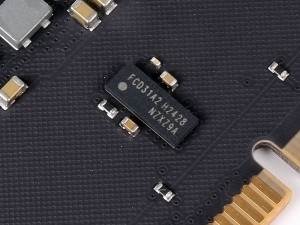

| Samsung製PMIC「S2FPC01X2」 | PMICの直下にCKDを搭載する |
|

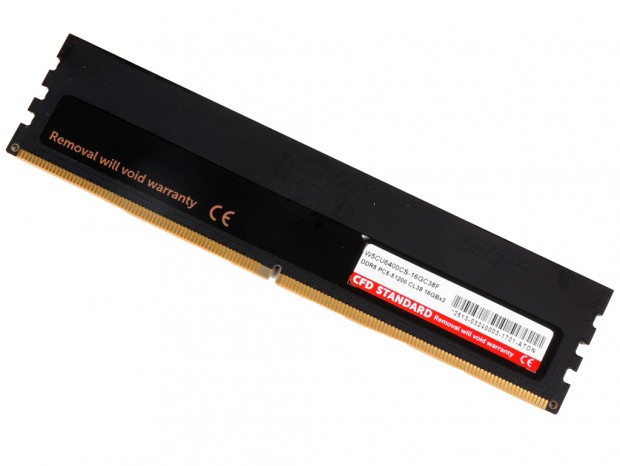

| 裏面にはパーツは実装されておらずグラフェン銅箔ヒートシンクと型番シールが貼り付けられていた |
