ストレージインターフェイスは、PCI Express 5.0(x4)対応のBlazing M.2×1、PCI Express 4.0(x4)対応のHyper M.2×1、SATA 3.0(6Gbps)×4を搭載する。M.2スロットはいずれもツールフリーでSSDを装着できるクイックリリースラッチを備え、Blazing M.2にはアルミニウム製のM.2ヒートシンクを標準装備する。
|
|

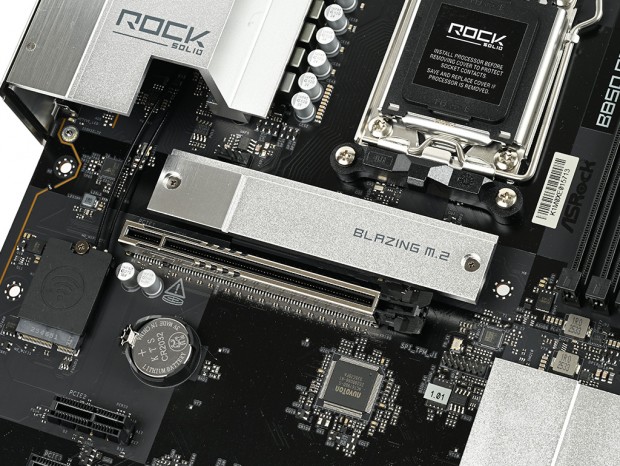

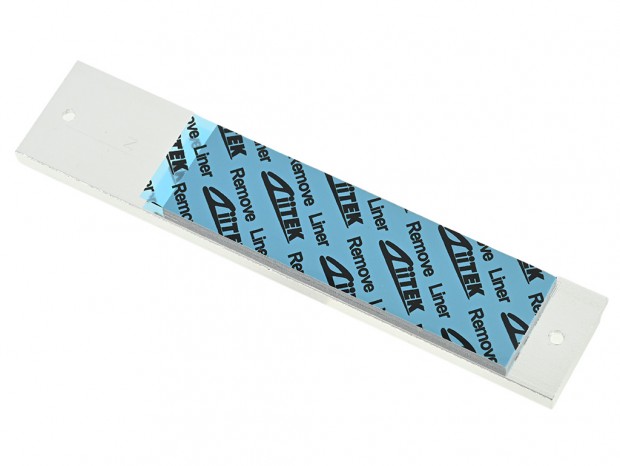

| Blazing M.2にはアルミニウム製のM.2ヒートシンクを実装 |
|

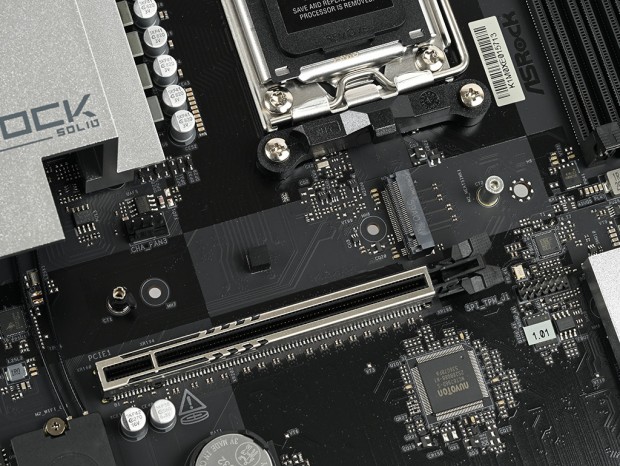

| フォームファクタはM.2 2280で、ツールレスでSSDを着脱できるクイックリリースラッチを備える |
|

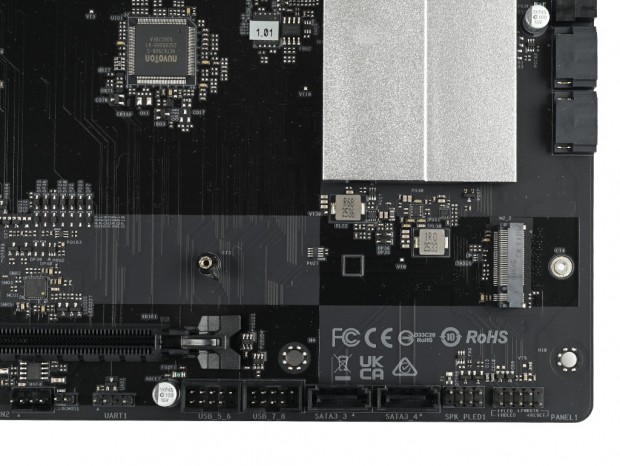

| Hyper M.2もM.2 2280フォームファクタに対応し、クイックリリースラッチを備える |
|
|

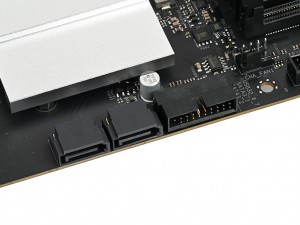

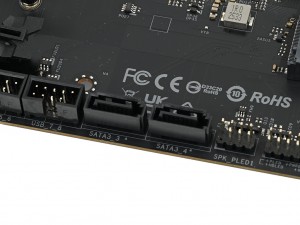

| SATA 3.0は水平ポート×2、垂直ポート×2の計4ポート搭載。RAIDレベルは0/1/10をサポートする | |

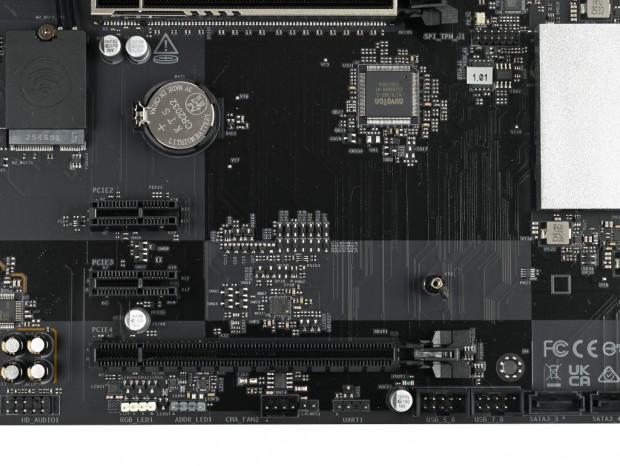

拡張スロットはPCI Express 5.0(x16)×1、PCI Express 4.0(x4/x16形状)×1、PCI Express 4.0(x1)×2の計4本で、グラフィックスカード向けのPCI Express 5.0(x16)には金属製カバーとアンカーポイントを増設した
「強化スチールスロット」を採用。大型化が進むハイエンドグラフィックスカードを搭載した場合でもスロットの破損や歪みを防ぐ強固な構造だ。またPCI Express 4.0(x1)はいずれもエッジフリー仕様で、転送速度は低下するもののx2以上の拡張カードを搭載できる。さらにワイヤレスカード用のM.2 2230スロットも用意され、あらかじめWi-Fi 7+Bluetoothカードが搭載されている。
|

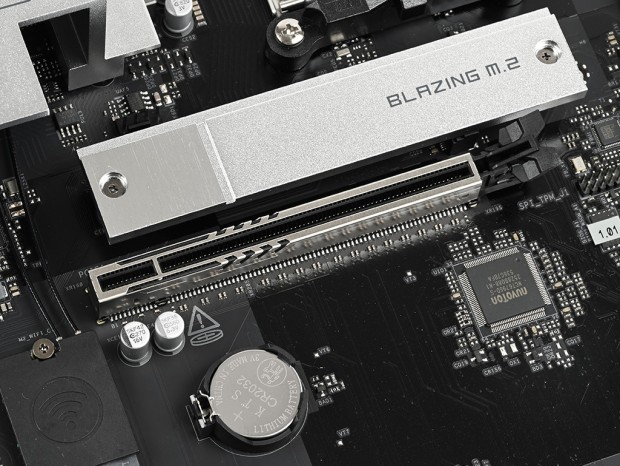

| グラフィックスカード向けのPCI Express 5.0(x16)スロットには「強化スチールスロット」を採用 |
|

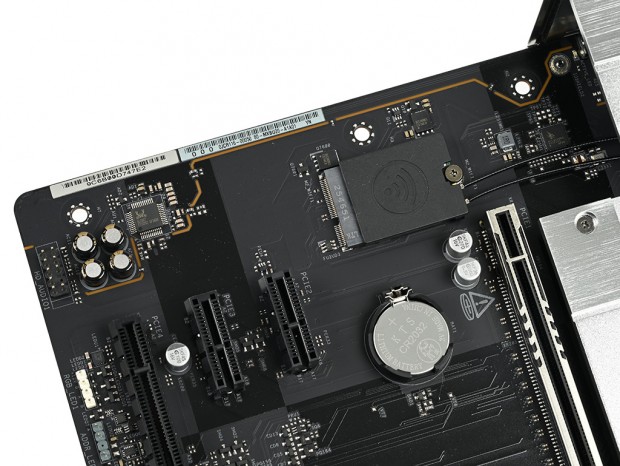

| PCI Express 4.0(x1)はいずれもエッジフリー仕様。なお大型の拡張カードを搭載する場合はその他のパーツと干渉しないか事前にチェックしておこう |
|
|

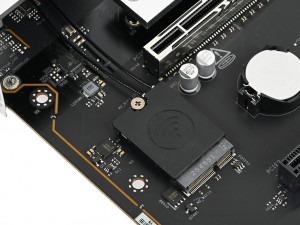

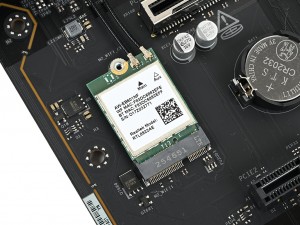

| ワイヤレスカード用のM.2スロットには、Wi-Fi 7+Bluetooth 5.4に対応するRealtek RTL8922AEを搭載。またワイヤレスアンテナもあらかじめ配線されている | |
|
| メイン基板からのデジタルノイズを抑えるためオーディオ回路は独立した設計 |
オーディオ回路はメイン基板からのデジタルノイズを防ぐため独立した設計で、オーディオチップには7.1ch HDオーディオに対応するRealtek「ALC897」を採用。またコンデンサには低ノイズで、音質に定評のあるELNA製オーディオグレードコンデンサを搭載する。
|

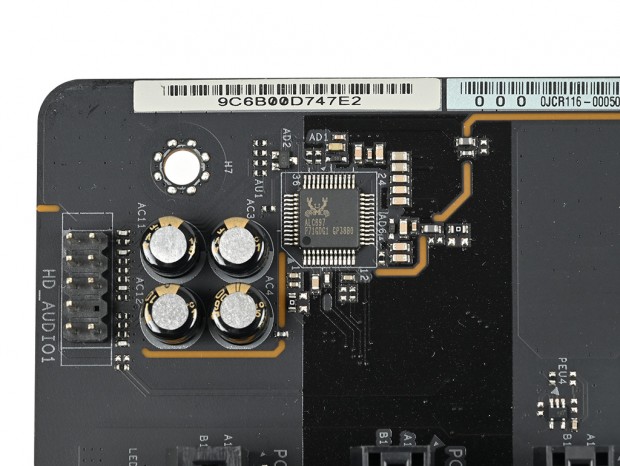

| オーディオコントローラはRealtek「ALC897」で、4つのELNA製オーディオグレードコンデンサを搭載 |
