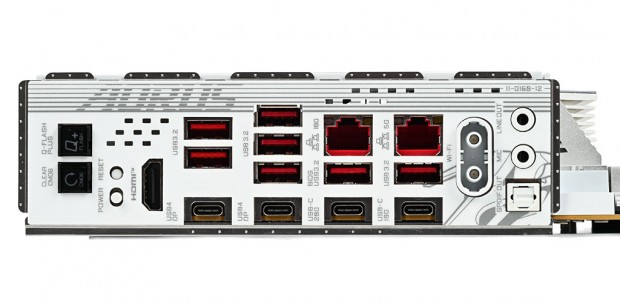

| 多数の高速インターフェイス・ネットワークポートを搭載。さらにPOWER/RESETボタンのほか、CPUレスでBIOSを更新できる「Q-Flash Plus ボタン」と「クリアCMOSボタン」も実装されている |
続いては、ズラリと多数のポートを備えるバックパネルインターフェイスの構成を見ていこう。USBポートはUSB4×2をはじめ、USB 3.2 Gen 2x2 Type-C×1、USB 3.2 Gen 2 Type-C×1、USB 3.2 Gen 2 Type-A×7からなる合計11ポートを搭載。ネットワークは有線が10ギガビットLANと5ギガビットLANの2系統、さらにワイヤレスは帯域幅320MHzのWi-Fi 7に対応している。Wi-Fiアンテナはツールレスでワンタッチ脱着が可能な「Wi-Fi EZ-Plug」で接続する仕様だ。
|

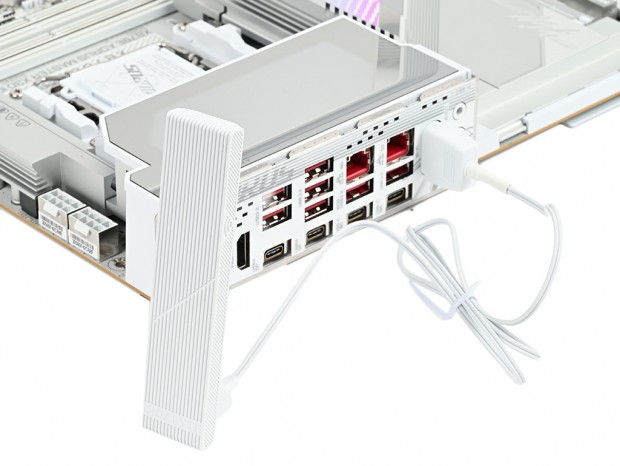

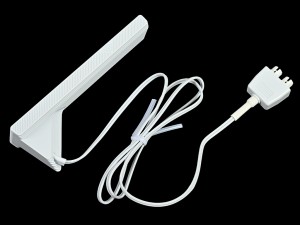

| 全身ホワイトのマザーボードと一体感抜群な、ホワイトカラーのWi-Fiアンテナ。接続プラグはツールレス仕様の「Wi-Fi EZ-Plug」を採用している |
システムを実際に組み上げる際、事前に把握しておきたいのが各種コネクタ・ピンヘッダのレイアウトだ。CPUクーラーやARGBデバイスを接続する際、どの位置にアクセスしやすいポートを備えているのか、あらかじめチェックしておこう。
|

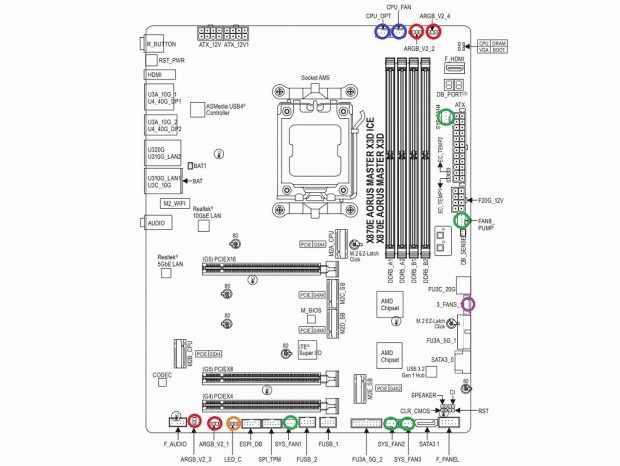

| CPUファン:青、システムファン:緑、ファン延長ケーブルヘッダ:紫/ARGB LEDピンヘッダ:赤、RGB LEDピンヘッダ:オレンジ |
まずファンコネクタの配置から見ていくと、CPUソケットにも近いメモリスロット上部に搭載されているのが、CPUクーラーを接続するための「CPU_FAN」だ。その隣には、オプションのCPUファンや水冷ポンプに対応した「CPU_OPT」が実装されている。
|
|

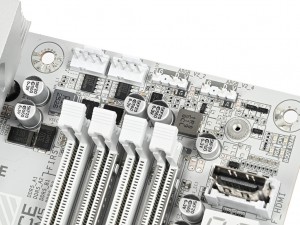

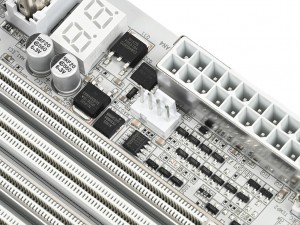

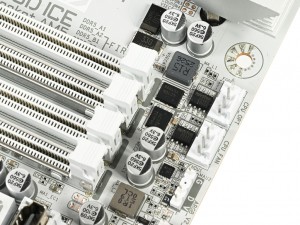

| メモリスロットの近くに並んで実装されているCPUクーラー用の「CPU_FAN」と「CPU_OPT」 | ATX電源コネクタに隣接して実装されている「SYS_FAN4」 |
そしてメモリスロットとATX電源コネクタに挟まれた、フロント・トップの両方からアクセスしやすい位置に「SYS_FAN4」を搭載。右側のボード中ほどには、システムファン・水冷ポンプ両対応の「FAN8_PUMP」がある。 また、チップセットの右隣には最大3台のシステムファンを接続できる延長ケーブルヘッダ「3_FANS_1」を搭載。その他のシステムファン用コネクタは、フロントからアクセスしやすいボード下部の右寄りに「SYS_FAN2」「SYS_FAN3」、裏配線側から接続することになりそうなボード下部中ほどの「SYS_FAN1」などが揃っている。
|
|

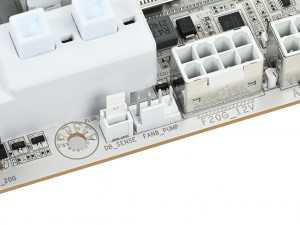

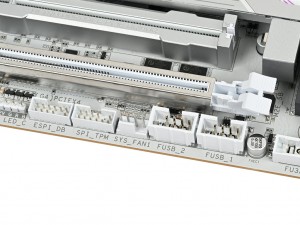

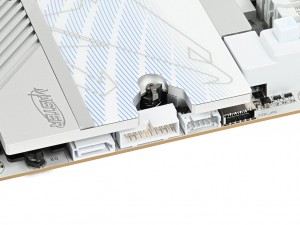

| 「FAN8_PUMP」は、システムファンに加えて水冷ポンプの接続もサポートしている | フロントUSBピンヘッダに挟まれて実装されているのが、延長ケーブルヘッダ「3_FANS_1」。最大3基のファンに対応する付属の延長ケーブルが接続できる |
|
|

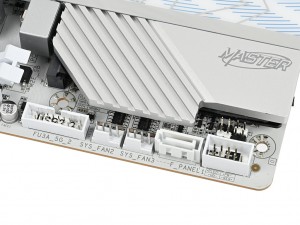

| 「SYS_FAN1」および「SYS_FAN2」「SYS_FAN3」は、ボード下部に実装されている | |
そしてLEDピンヘッダは、CPUクーラー用ファンコネクタに隣接する位置に、3pin ARGBピンヘッダの「ARGB_V2_2」「ARGB_V2_4」を搭載。CPUクーラーやフロント・トップ側のARGBファン、または裏配線側のLEDハブを接続することになりそうだ。 また、ボード下部には3pin ARGBピンヘッダの「ARGB_V2_1」「ARGB_V2_3」に加えて、4pin RGBピンヘッダ「LED_C」を備えている。こちらも近くのスルーホールを介して裏配線側のLEDハブに接続するといった使い方になるだろう。
|
|

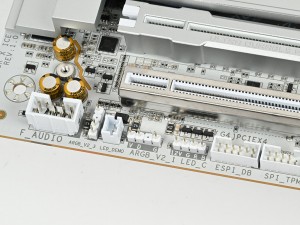

| LEDピンヘッダは、上部と下部の2エリアに分けて合計5基が実装されている | |
