| フォームファクタはM.2 2280。NANDフラッシュはダイを積層した3D TLC NANDのためやや厚みがあるが、片面実装のため高さはわずか2.38mmに抑えられている |
製品の概要を把握したところで、ここからは「WD_BLACK SN7100」の2TBモデル「WDS200T4X0E-00CJA0」の評価サンプルをパッケージから取り出し、外観をチェックしていこう。フォームファクタは最も一般的なM.2 2280で、主要なチップは表面に実装されたSSDコントローラと電源コントローラ、1枚のNANDフラッシュのみというシンプルな構成。厚さも公称2.38mmしか無いため、薄型ノートPCなどでも無理なく使用することができるだろう。
|

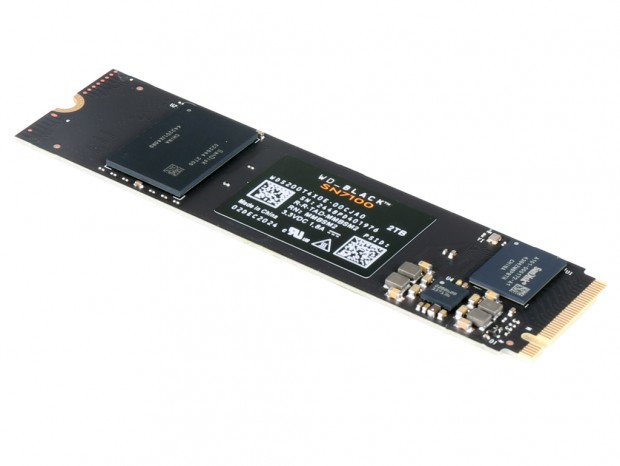

| 基板の表面にはSSDコントローラ、電源コントローラ、NANDフラッシュを搭載。また中央の空きスペースには型番が印刷されたシールが貼り付けられていた |
|
| コントローラはSanDisk製「A101-000172-A1」を搭載 |
|
| SanDiskの刻印が施されたWestern Digital TLC 3D NAND。容量は1枚で2TB |
|
| 基板の裏面には一切パーツは実装されていなかった。これならM.2 2230やM.2 2242などの小型モデルも問題なく設計できるだろう |
