「PSU COVER」「PSU BRACKET」

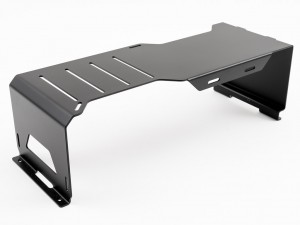

「PSU COVER」は、添付マニュアルの「オープンエアモード」では最初に行う組み込み作業として紹介されている。「MAIN PANEL」裏面にネジ留めし、電源ユニット本体半分を覆う格好になる。

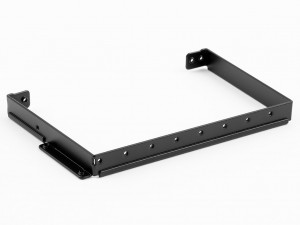

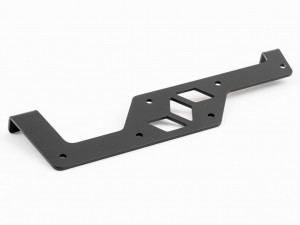

「PSU BRACKET」は、電源ユニット後方をネジ留めする枠で、2台分が用意されている。
|
|
|
PSU COVER
|
PSU BRACKET
|
「I/O CONSOLE」「PCI BRACKET」

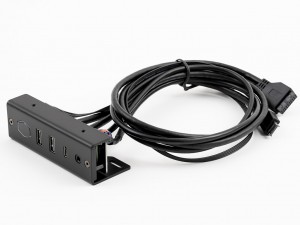

「I/O CONSOLE」は、スイッチ&アクセスポートを集約させたコンソールユニット。装備されているのは、Cooler Masterロゴをモチーフにした六角形ボタンのPowerスイッチ、USB3.2 Gen.1 Type-Ax2ポート、USB3.2 Gen.2 Type-Cx1ポート、3.5mm Audio+Mic端子が一列に並ぶ。
「PCI BRACKET」は、拡張カードブラケットをネジ留めする受け側の役割を果たす。
|
|
|
I/O CONSOLE
|
PCI BRACKET
|
「TG HOLDER」「SSD BRACKET」

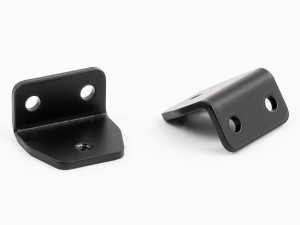

「TG HOLDER」は「MasterFrame 700」にとって重要な構成部品で、オープンエアモードでは強化ガラスパネル「TG PANEL」を上下で固定し、テストベンチモードでは台座として使用する。

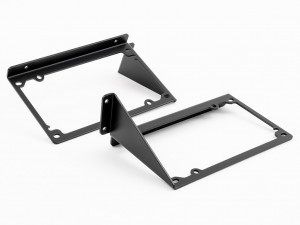

「SSD BRACKET」は、最大3台の2.5インチSSDを斜めに固定するブラケット。「MAIN PANEL」裏面に固定する。
|
|
|
TG HOLDER
|
SSD BRACKET
|
「RADIATOR」「RUBBER FEET」

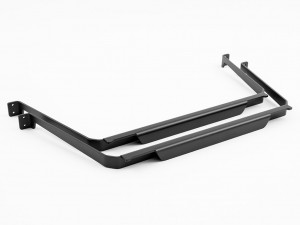

「RADIATOR」は、テストベンチモード時に側面にラジエターを固定（増設）するために使用するブラケット。

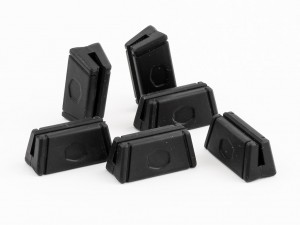

「RUBBER FEET」は設置面に対する滑り止め&傷防止用のゴム脚。任意箇所に挟み込ませて使用する。
|
|
|
RADIATOR
|
SUBBER FEET
|

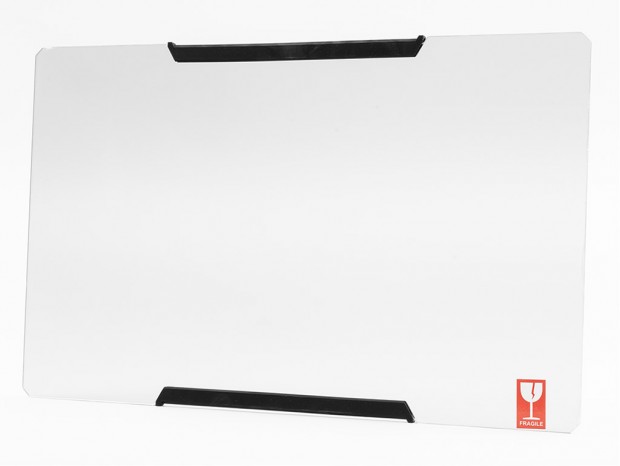

強化ガラスパネル「TG PANEL」
手元資料には"パノラマ強化ガラス”とも称されている
「TG PANEL」。オープンエアモード時、両翼「WINGS」を開いた状態で装着するため、一般的なミドルタワーPCケースに装備される強化ガラス製サイドパネルよりも、かなり大判だ。なお外形寸法は幅650mm、高さ405mmで、若干色が付けられている。なお厚さは実測で約4mmだった。
