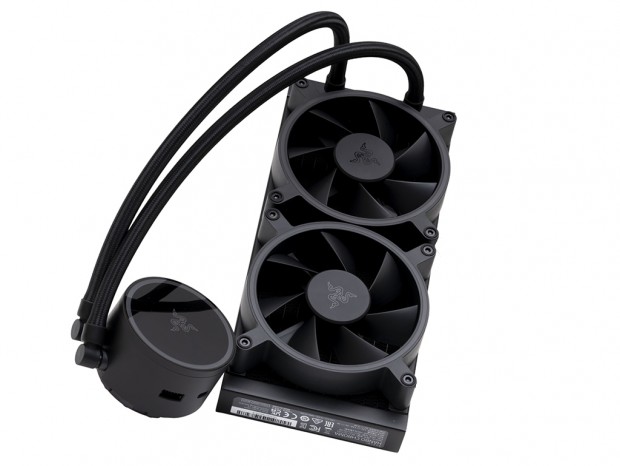

フォトセッションの最後に、Intel LGA1700と、AMD Socket AM4環境への取り付け手順を紹介していこう。まずはLGA1700環境への取り付け手順だ。
|
|

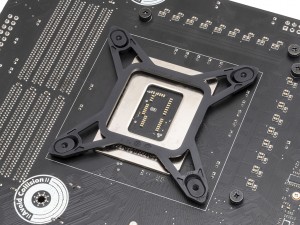

| LGA1700/1200/115x向けのバックプレートを取り付ける。マスキングテープで仮止めすると組み込みやすい | LGA1700向けのスタンドオフでバックプレートを固定 |
|
|

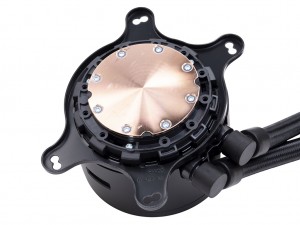

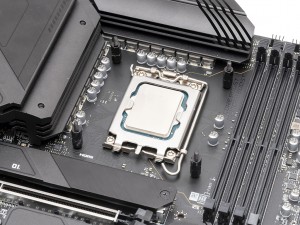

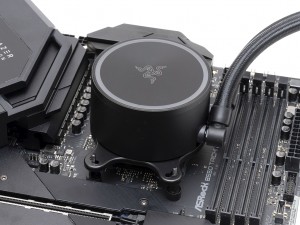

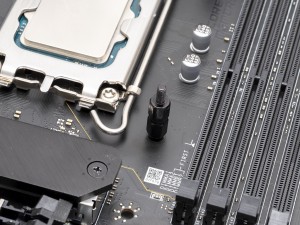

| 4カ所にスタンドオフを装着すれば準備は終了。通常この後の作業はPCケースに取り付けてから行うことになる | Intel CPU向けのマウンティングブラケットは標準でウォーターブロックに取り付けられているので、そのままスタンドオフへ取り付け |
| |

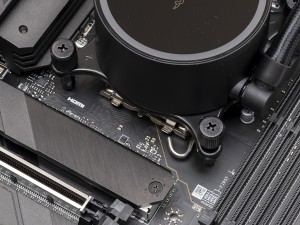

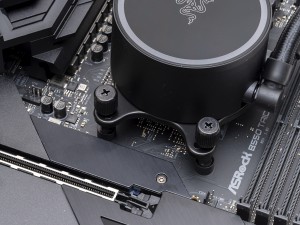

| 固定用ナットを均等に締めて、ウォーターブロックを固定する |

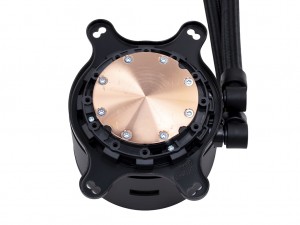

続いてはAMD Socket AM4環境に取り付けていこう。まずは、ウォーターブロックに標準で取り付けられているIntel向けマウンティングブラケットを取り外そう。ブラケットは受熱ベースプレート側より、ブラケットを押し込みながら反時計回りに回すことで取り外すことができる。
|
|
| 取り付け後にマウンティングブラケットと側面中央部がチューブ可動部にくるように置き、時計回りに回すことでロックされる | |
|
|

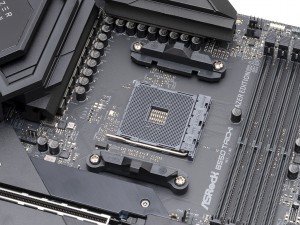

| マザーボード標準装備のマウンターを取り外す。4つのネジとともに保管しておこう | 標準装備のバックプレートに、Socket AM4向けスタンドオフを取り付ける |
|
|

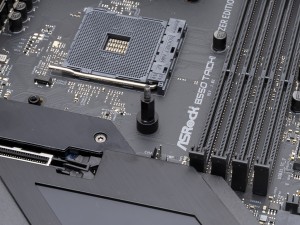

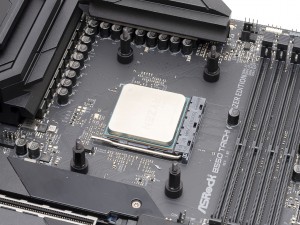

| 四方にスタンドオフを取り付けたら、準備は完了 | ウォータブロックをスタンドオフに取り付け |
|
|

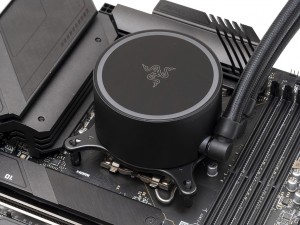

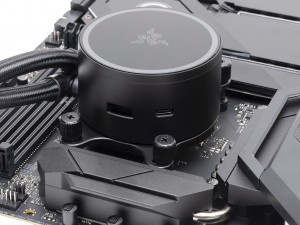

| 固定用ナットを均等に締めて、ウォーターブロックを固定 | メモリスロット方向にチューブを出す一般的な取り付け向きの場合、制御コネクタはマザーボードのトップ側に向く |
