ZALMAN「P30」の多彩なケーブルマネジメント機構

一般的なミドルタワーPCケースに比べ、内部容積が小さなP30。それだけに、構成パーツがフル装備状態になった時のケーブルマネジメントは、ひとつの課題であったに違いない。 幸いにして、ミニタワーながらボトムカバーを備えることで、電源ユニットから伸びるケーブルの行き場はある程度確保できている。加えて裏配線スペースとメインエリアを繋ぐスルーホールの存在は便利で、これを要所に設けることにより、最小限にケーブルの露出を抑える事が可能。こと魅せる事に特化したピラーレスデザインにとって、ケーブルマネジメント機構は重要なファクターと言える。これらを踏まえ、ここではP30の仕掛けの数々をご覧頂こう。

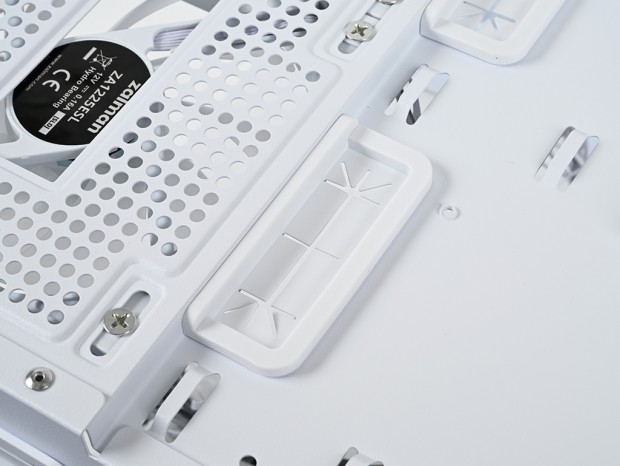

マザーボード右端に沿うように設けられたスルーホール。グロメットは段差に合わせて成形されている(幅約24mm、高さ約64mm)

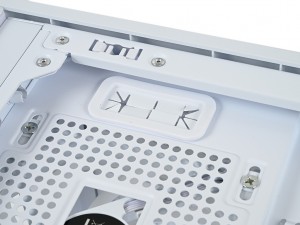

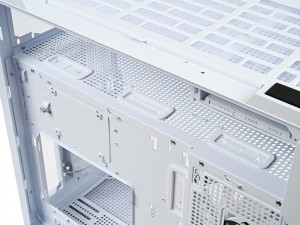

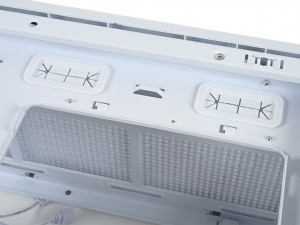

ラジエーター搭載ファンケーブルやATX補助電源ケーブルの配線に向く2口のスルーホール	サイド120mmファン上部にも2口スルーホールを用意

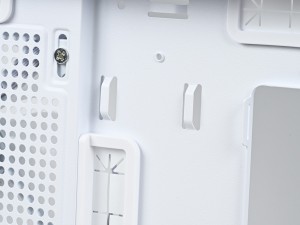

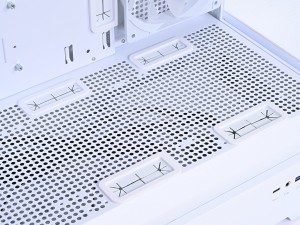

要所には結束バンドを掛けるフックを装備	ボトムカバー天板には合計5つのグロメット付きスルーホールが利用可能

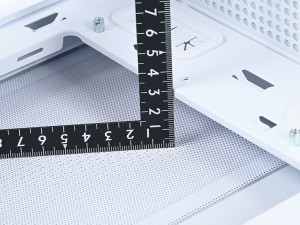

ボトムカバー天板のスルーホールはPCI Express補助電源ケーブルや各ピンヘッダ接続用ケーブルの配線に便利	裏配線スペースはCPUソケット背面付近での実測で約30mm確保できている

ZALMAN「P30」の付属品総点検

P30の内外装を詳細に見てきたところで、組み込みに必要な付属品をチェックしてみよう。まず目に付いたのがネジの色だ。評価サンプルのボディ色はホワイトだが、付属ネジもこれに合わせるようにシルバー色が選択されている(ホワイトではない)。ちなみに代理店(株式会社アスク)に確認すると、ボディ色がブラックならネジはブラック色になるそうだ。

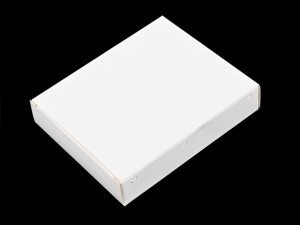

アクセサリBOX(白箱/幅約100mm、長さ約123mm、厚さ約25mm)には付属品一式を詰め込んだジッパー袋が収納されている

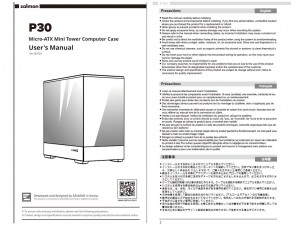

3.5インチHDD幅で作られた白箱のアクセサリBOXは、シャドウベイユニットの専用トレイに収納。箱の中にはジッパー袋と共にネジ類が1袋に詰め込まれていた。色がシルバーである目新しさを除けば、ネジの種類自体は自作PCでお馴染みのものばかり。他に結束バンド(Cable Ties)や強化ガラス製サイドパネルを拭くクロス(Glass Cleaner)等も同梱。またマニュアルに記載が無いパーツ(※印)も付属してくる。 なおマニュアルはオンラインPDFデータが主になりつつある中、P30には中とじの小冊子(幅約96mm、高さ約163mm)が付属。PCやタブレット、スマホを開かずにさっと確認できるペーパーマニュアルはやはり便利だ。

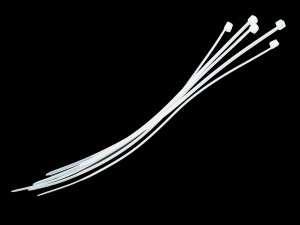

User’s Manual(x1)	Cable Ties(x5)

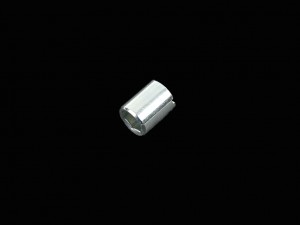

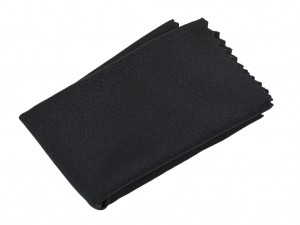

Glass Cleaner(x1)	Standoff Tool(x1)

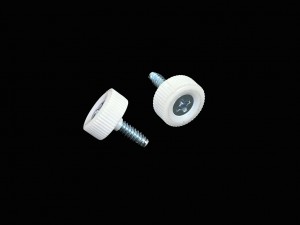

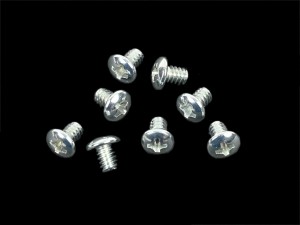

Thumb Screws(x2)	HDD Screws(x8)

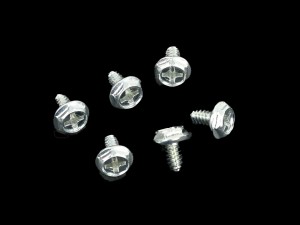

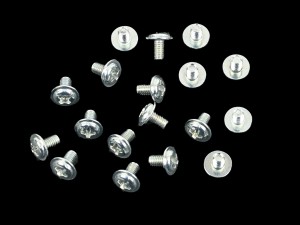

SSD / MB Screws(x18)	PSU / VGA Screws(x6)

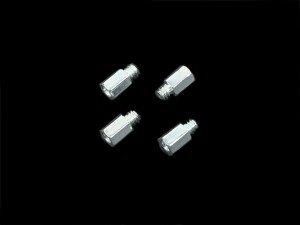

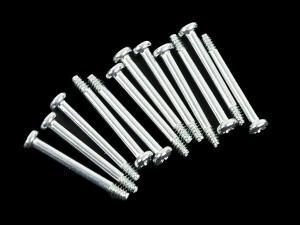

Motherboard Standoffs(x4)	※冷却ファン増設用ネジ(x12)

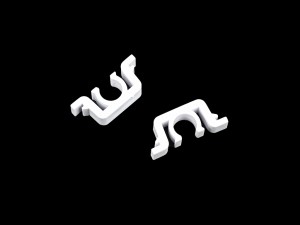

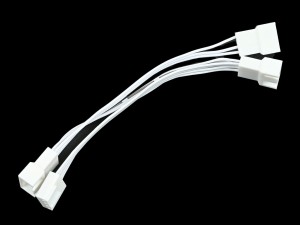

※樹脂製埋込キャッチの保守部品	※冷却ファン用3分岐電源ケーブル
