GIGABYTE マザーボード LGA1851 Z890

Wi-Fi 7やThunderbolt 4の最新インターフェイスを搭載

Intel Z890チップセットのマザーボードの中ではエントリー向けの製品ながら、Wi-Fi 7や帯域幅40GbpsのThunderbolt 4など最新インターフェイスを搭載する。さらにWi-Fiアンテナはネジ止めが不要なはめ込み式の「WIFI EZ-Plug」で、「Wi-Fiコンパス」を使えば簡単にアンテナ位置を最適化することができる。ただし、Wi-Fi 7の帯域幅は最大160MHzのため、転送速度は最大（理論値）2,882Mbpsまでの対応になる。

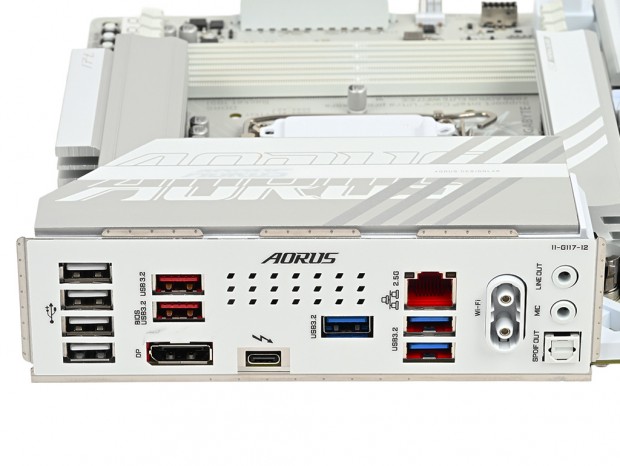

Thunderbolt 4（USB Type-C形状）×1、USB 2.0×4、USB 3.2 Gen 2 Type-A×2、USB 3.2 Gen 1 Type-A×3の計10ポートのUSBに加えて、DipslayPort×1、2.5ギガビットLAN×1、オーディオ端子×2、SPDIF×1を搭載

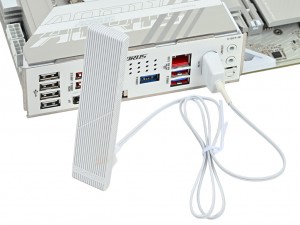

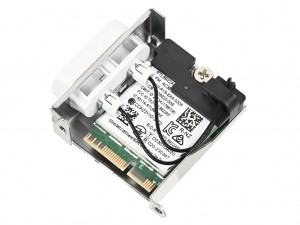

Wi-Fi 7の拡張カードはRealtek RTL8922AEを搭載。また磁石を内蔵したホワイトカラーのアンテナが付属

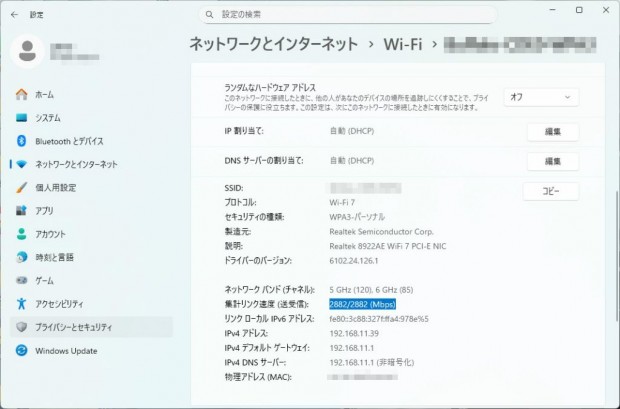

Realtek「8922AE」は帯域幅が160MHzのため、最大転送速度は2,882Mbpsまでになる

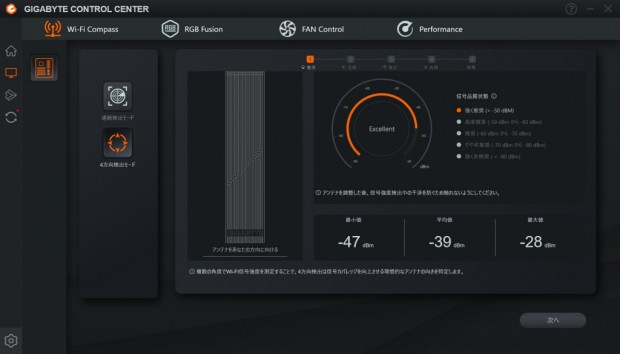

「GIGABYTE CONTROL CENTER」の「Wi-Fiコンパス」を使えば、アンテナの向きを簡単に最適化できる

ファンコネクタ・RGBピンヘッダをチェック

実際にPCを組み上げる際の配線に重要な、ファンコネクタやRGBピンヘッダがどのように配置されているかレイアウトを把握しておこう。

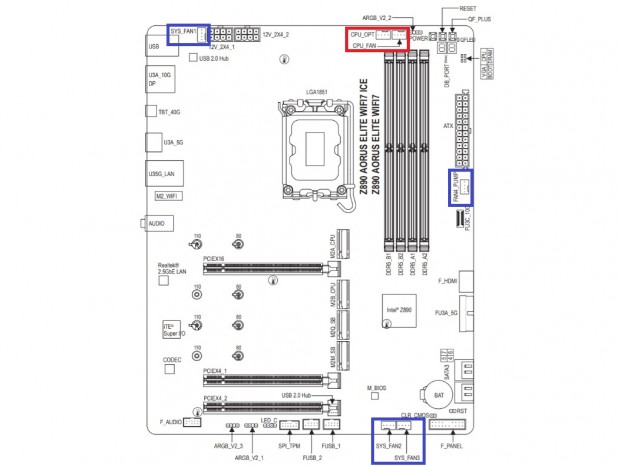

CPUファンコネクタ：赤/システムファン・水冷ポンプコネクタ：青

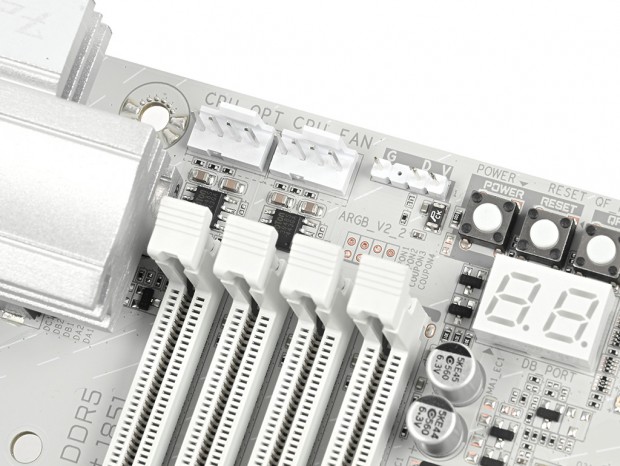

基板右上のCPUクーラー向けファンコネクタは「CPU_FAN」と「CPU_OPT」の2基搭載。またその脇にはCPUクーラーのLEDに便利な「ARGB_V2_2」も用意されている

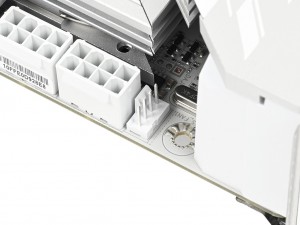

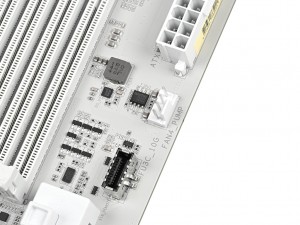

基板左上にはリアファンの接続に便利な「SYS_FAN1」を搭載	基板右中央に実装されている「FAN4_PUMP」

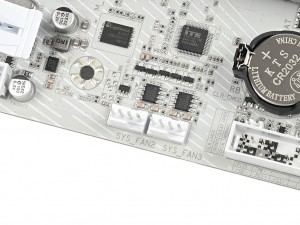

基板の左下には「SYS_FAN2」「SYS_FAN3」が並んで配置されている

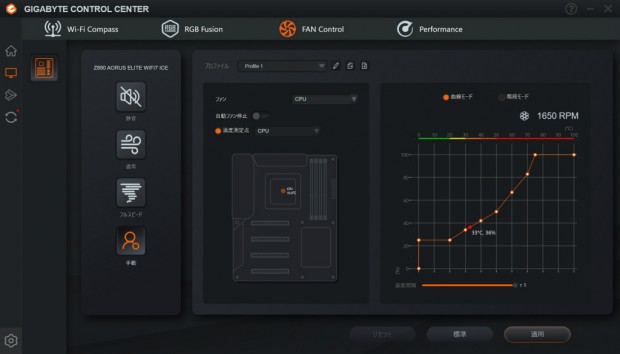

「GIGABYTE CONTROL CENTER」の「FAN Control」では、ファンコネクタごとに細かく回転数を制御できる

CPUソケットの右上には、CPUクーラーの接続に便利な「CPU_FAN」と、オールインワン型水冷ユニットのポンプやデュアルファンクーラーの2つ目のファンに便利な「CPU_OPT」の2つのファンコネクタが実装されている。またPCケースファン用の「SYS_FAN」コネクタは、基板の左上、右中央、左下にバランスよく配置されていた。

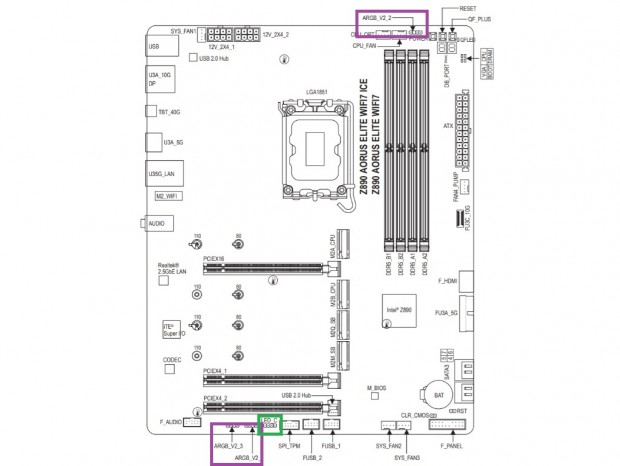

ARGB LEDピンヘッダ：緑/RGBピンヘッダ：紫

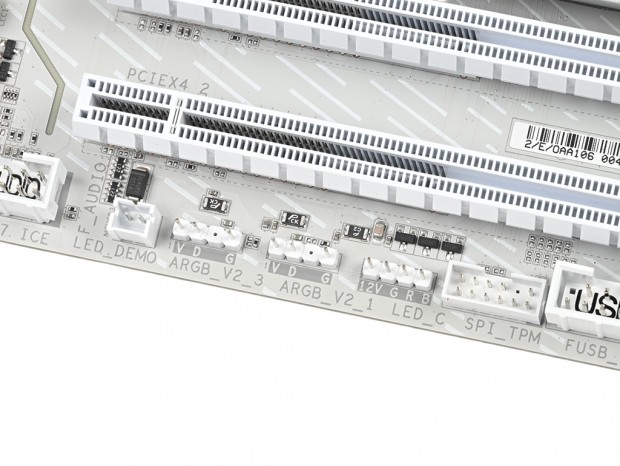

「ARGB_V2_1」「ARGB_V2_3」と「LED_C」は基板の左下にまとめて配置

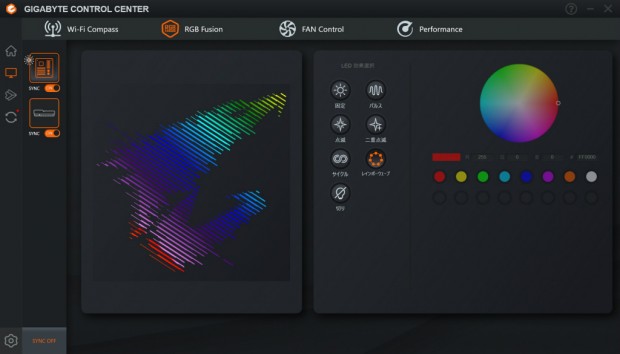

「RGB Fusion」では、マザーボードのLEDやピンヘッダだけでなく、対応メモリやグラフィックスカードのライティングも制御可能

LEDピンヘッダは、CPUクーラーのLEDに便利な「ARGB_V2_2」がCPUソケットの右上に、その他の5V/3pinに対応するARGB LEDコネクタ「ARGB_V2_1」「ARGB_V2_3」と、12V/4pinに対応するLEDコネクタ「LED_C」は基板の左下にまとめて配置されていた。

基板上のコネクタやチップ各種をまとめてチェック
