プロフィールが尽きないPCケースだけに前置きが長くなったが、ここからは外装パッケージから本体を取り出し、「FLP01」実機に触れながら外観デザインをチェックしてみよう。

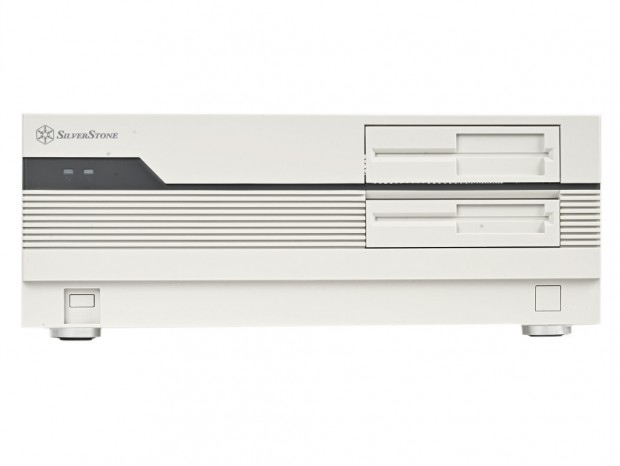

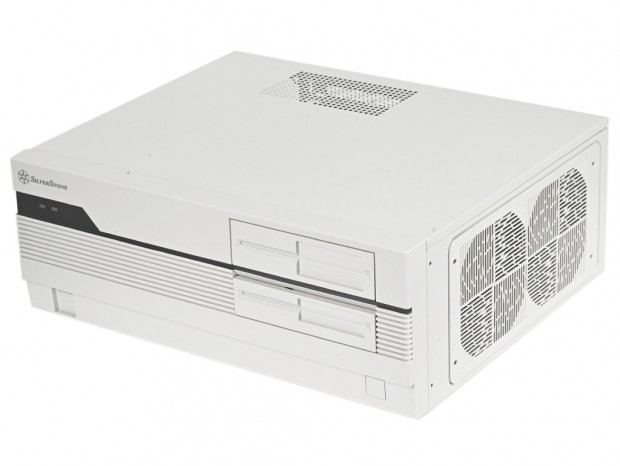

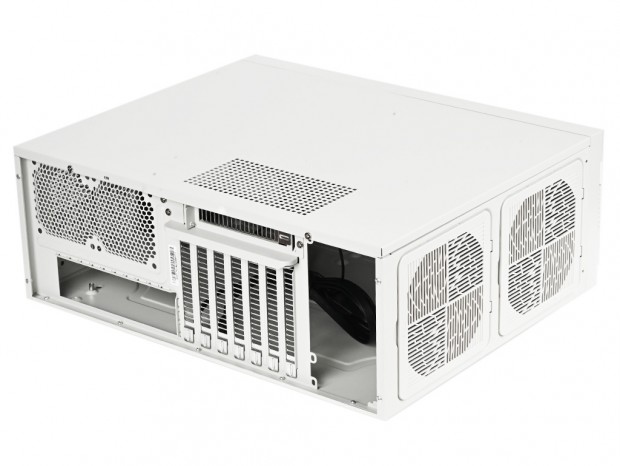

改めて外観を眺めてみると、ボディ色は宣材写真よりも"もっとアイボリー”で、
往年の事務機器感が上手に再現されている。この辺りは日本から送られた中古のPC-9801が反映されている部分かもしれない。ベースモデルが約10年前にリリースされた「GD09」であることに触れたが、実機の記憶が薄れてることもあり、40年前のデザインを踏襲した横置きPCケースが新鮮に映る。
NEC「PC-9801」シリーズのは複数のデザインが存在する中、「FLP01」は正面右手に2台のFDDを搭載する「PC-9801VM2」が最も酷似している。これを裏付けるべく細部を見て行くと、左手のロゴ部分(もちろんSilverStoneに差し替え)やその下のアローライン、中段のスリットデザイン、さらに下部のスイッチ配置まで、ぜひ「PC-9801VM2」を画像検索して見比べて欲しい。かなりの部分に共通点を見つける事ができるはずだ。
フロントパネルの素材はプラスチックで、取り外しが可能。スチール製シャーシには、本体内部の背面より合計7本のタッピングスクリューでネジ留めされていた。なお通常の組み込み作業において、フロントパネルを取り外す必要はない。
|

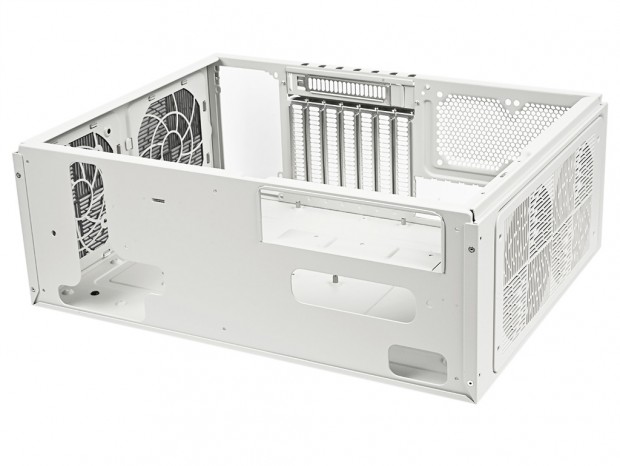

| プラスチック製フロントパネルを取り外した状態。シャーシ面もシンプルで、ケーブル類は一切配線されていなかった |
|

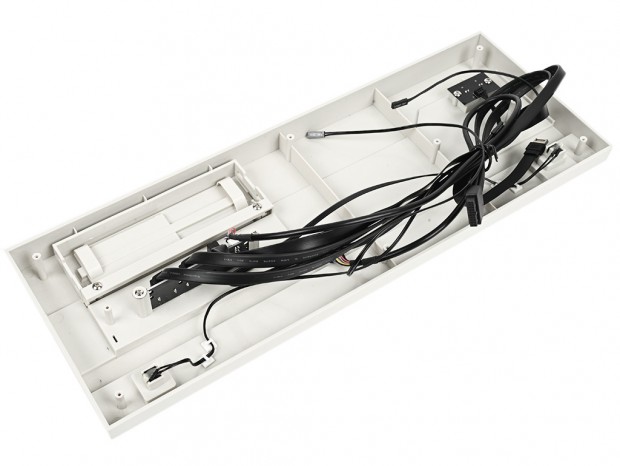

| 取り外したフロントパネルの裏面。既に複数のケーブルが接続されており、そこからおおよそのレイアウトが想像できる |

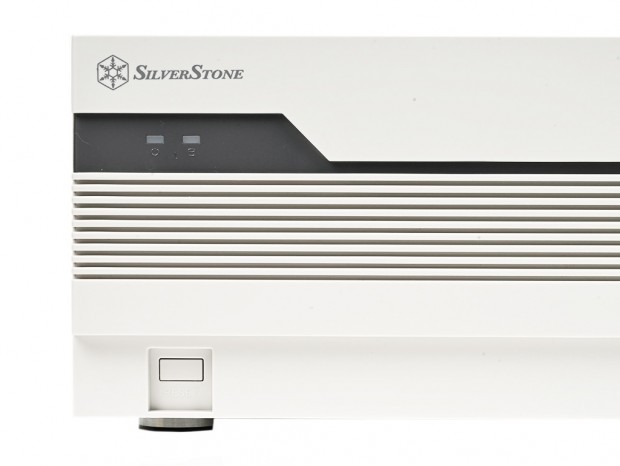

フロントパネルをさらに細かく見て行こう。左手上部にSilverStoneロゴをあしらい、アローラインの左手にPowerLED、右手にアクセスLEDが装備されている。ちなみに発光色はPowerがグリーン、HDDアクセスがレッドで、クラシカルな印象を演出する角型LEDが使用されている。そして最下段の一段凹んだ面に搭載されているのは、Resetスイッチだ。

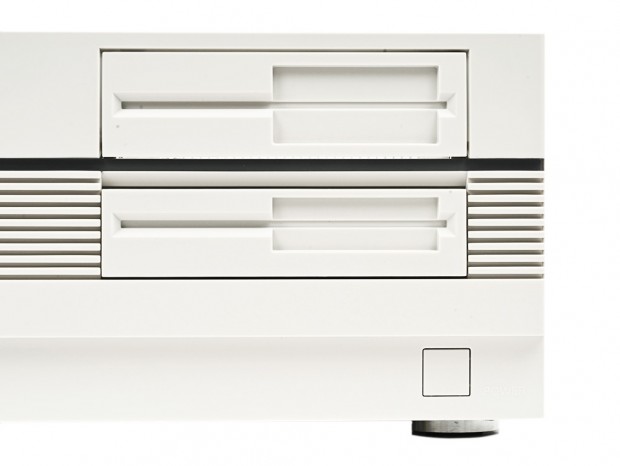

次に右手を見ると「PC-9801VM2」ではスロット式のFDDを固定するレバーがある上・中段の部分には、それを模したベゼルが2段装備されている。これらのダミーは名機「PC-9801」シリーズへのリスペクトであり、オリジナルのデザインが最も忠実に再現された部分にあたる。
FLP01では、上段は開閉式の光学ドライブベイカバー、下段はプッシュラッチ式による開閉カバーとなり、単なるデザインには留まらない。それぞれをもう少し詳しく見ていこう。
|

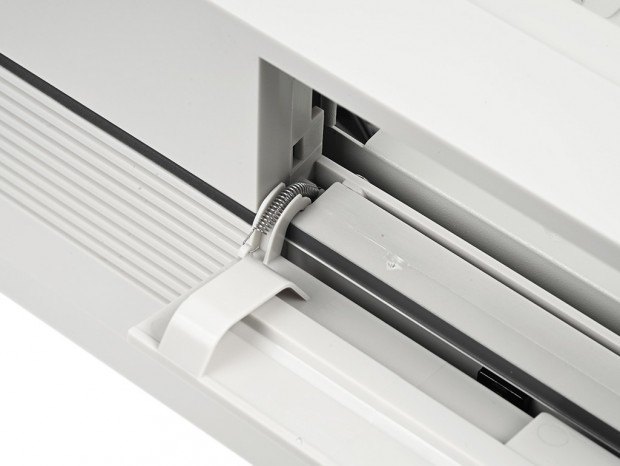

| 上段の開閉式の光学ドライブベイカバー。開閉アクションには正面左側にスプリングが使用され、光学ドライブのトレイがイジェクト状態になると開く。トレイの開閉アクションによりベゼル(扉)が物理的に押し出されるのはよくあるスタイル |
|

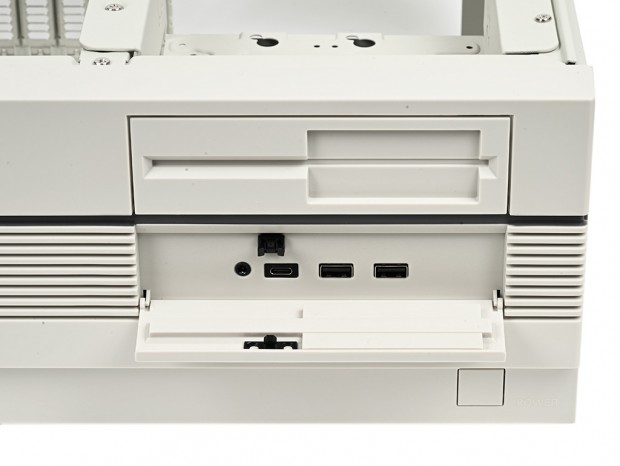

| 下段内部には左からオーディオコンボジャック、USB Type-Cx1、USB 3.0x2がそれぞれ装備されている |
このように、5.25インチ光学ドライブを搭載する場合は上段を利用。下段のプッシュラッチ式扉内部には、実用的な各種ポートが用意されていた。ちなみに光学ドライブベイも当時の再現と思うかもしれないが、「PC-9801VM2」発売の40年前(1985年)は、PC/AT互換機にはじめてCD-ROMドライブが搭載されはじめた頃だけに、それには該当しない。
|
|

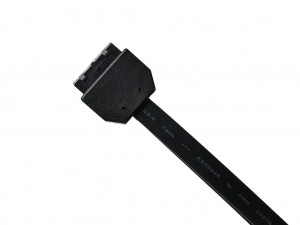

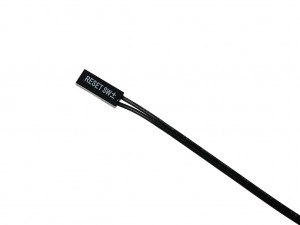

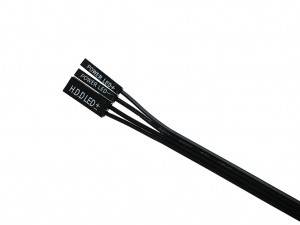

| フロントパネル用コネクタ | Reset Switchコネクタ |
|
|

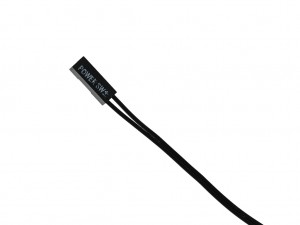

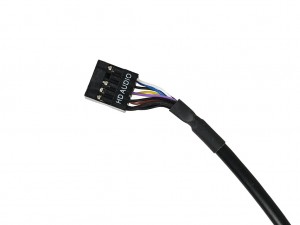

| Power Switchコネクタ | HD Audioコネクタ |
|
|

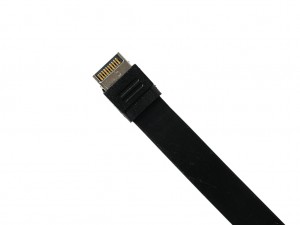

| USB-Cコネクタ | USB 3.0コネクタ |
