ストレージの収納力を見ていこう。ドライブベイレイアウトは実にシンプルで、マザーボードトレイ背面・CPUクーラーメンテナンスホールを覆う形で配置された、唯一のドライブトレイを装備。ここに3.5インチHDDまたは2.5インチSSDが最大2台まで搭載可能できる。
|

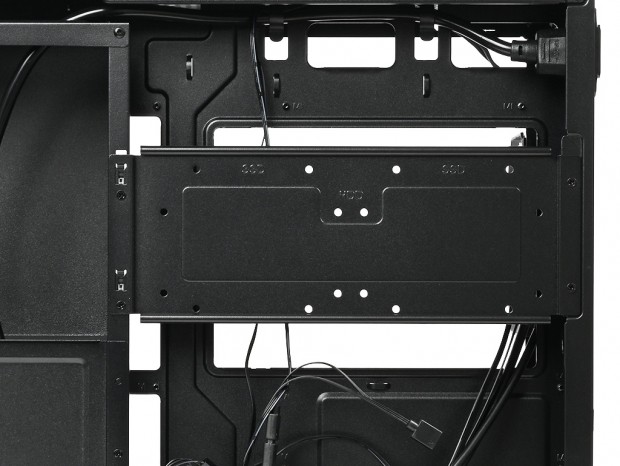

| ドライブトレイは左手は2箇所をシャーシ側に引っ掛け、右手は2本のネジで固定されている |

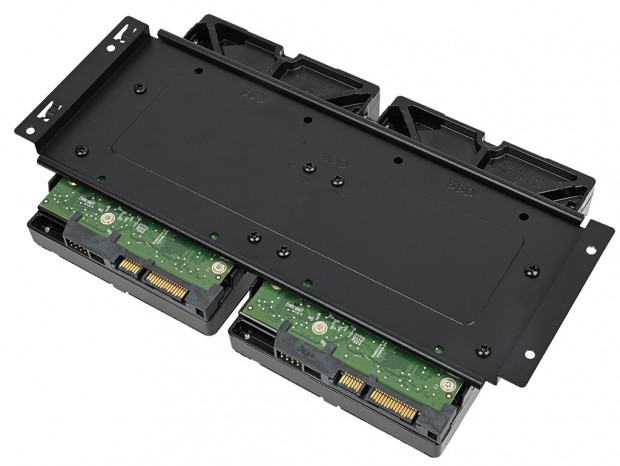

個別に見ていくと、取り外したドライブトレイに3.5インチHDDを並べて設置。背面からトレイベタ置きでネジ留めを行う。その際、コネクタは下方向に固定するとケーブルを取り回しやすい。
|

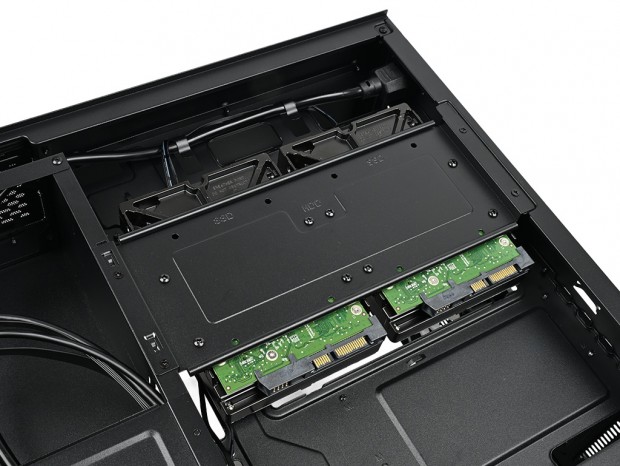

| ストレージはCPUソケットの真裏の位置に収納される |

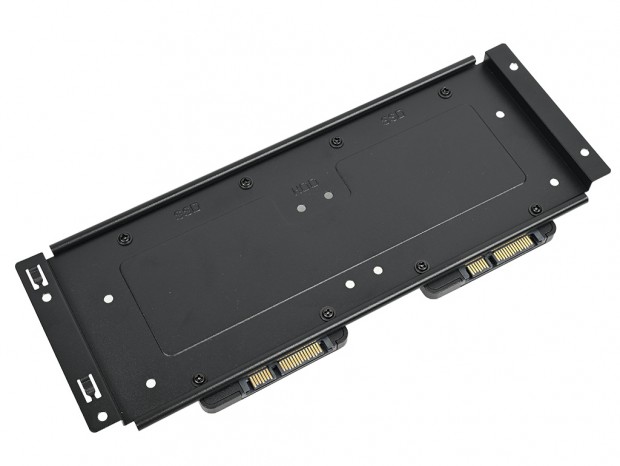

2.5インチSSDも同様に、ドライブトレイにベタ置きし、4本のネジでSSDを直接ネジ留めする。3.5インチHDD同様、コネクタは下方向にするのが標準的な設置方法だ。なお、3.5インチHDDと2.5インチSSDを各1台ずつ固定しての運用も可能。選択肢は限られるが、近年はストレージ収納力の優先度自体が下がっており、この仕様がネガティブに映ることは少ないだろう。
|

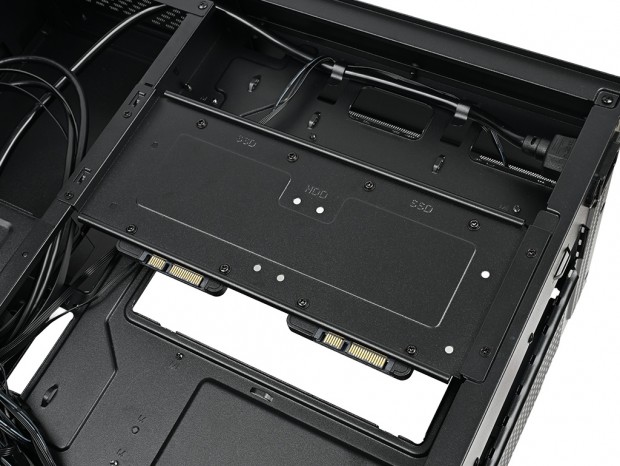

| 2.5インチSSDまたは3.5インチHDD共に、背面から4本のネジで固定する。専用ドライブトレイにはHDD/SSDの刻印が施されており、取り付け位置を視覚的に把握しやすい |

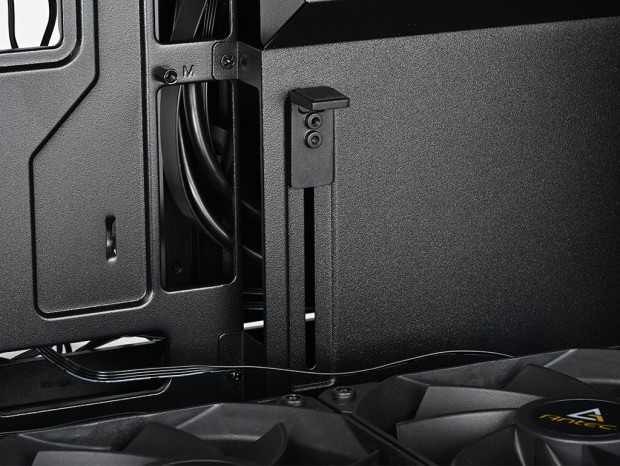

マザーボードトレイ下部に目を向けると、標準装備品の「GPUサポートブラケット」が確認できる。外観は非常にシンプルで、逆L字型のブラケットはシャーシのスリット部へネジ留めされており、長尺グラフィックスカードを下支えする構造だ。

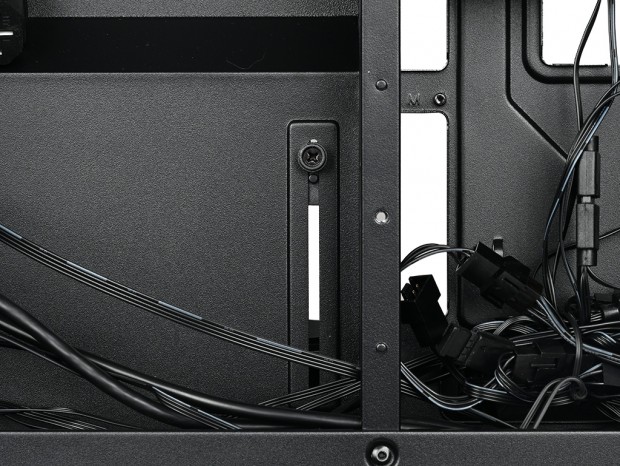

実際の使い勝手については、組み込みセッションで試してみるが、スリットは実測で約80mmの範囲を上下にスライド可能。背面からプラスドライバーで適切な位置に固定して使用する。大型化が進む近年のグラフィックスカードでは、こうしたサポート機構の有無が安心感に直結する。また、FLUX Mに標準装備することで、このモデルがハイエンド志向のグラフィックスカードに対応を意識した設計であることがうかがえる。
