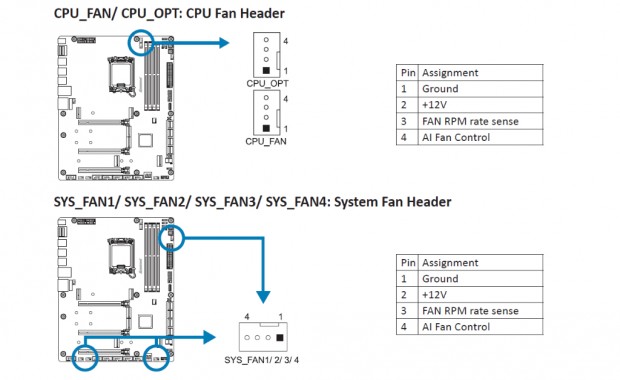

| 4pinファンコネクタはCPUクーラー向け「CPU_FAN」「CPU_OPT」と、ケースファン向け「SYS_FAN1～4」の計6基搭載 |
|
|

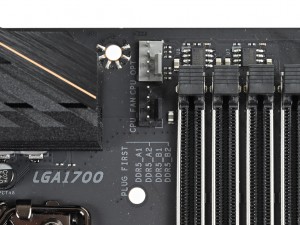

| 基板右上のCPUクーラー向け「CPU_FAN」「CPU_OPT」。「CPU_OPT」はグレーに色分けされているので間違えることはないだろう | 右上部分にはケースファン向けの「SYS_FAN4」も搭載 |
|
|

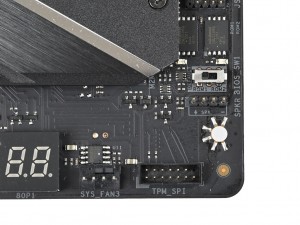

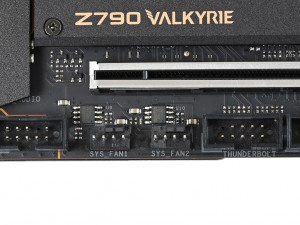

| 基板右下には「SYS_FAN3」を実装 | 「SYS_FAN1/2」は基板の左下にまとめられている |
|
| 計6基のファンは「VALKYRIE AURORA Utility」や「UEFI BIOS」に実装されている「A.I.ファン」で制御できる |
|

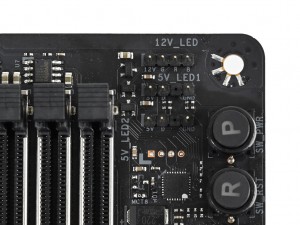

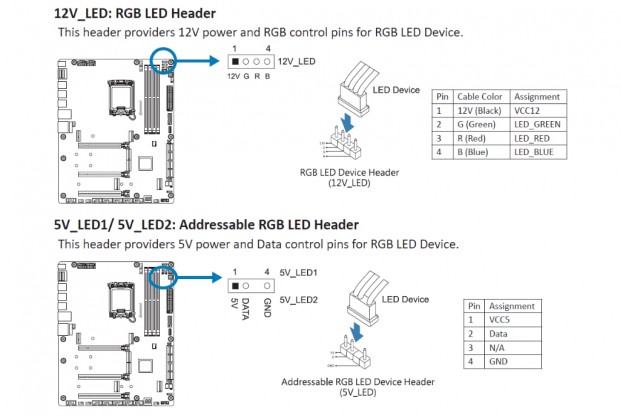

| LEDピンヘッダは12V/4pin×1、5V/3pin×2の計3基。いずれも基板右上にまとめられている |
|

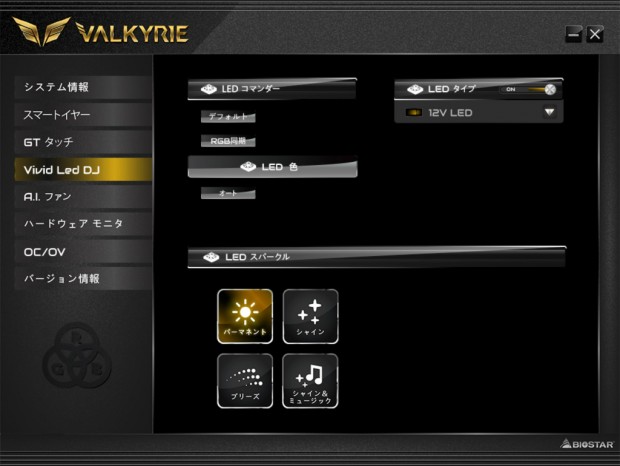

| LEDを制御する「Vivid LED DJ」も「VALKYRIE AURORA Utility」や「UEFI BIOS」に実装されている |
|
|
|

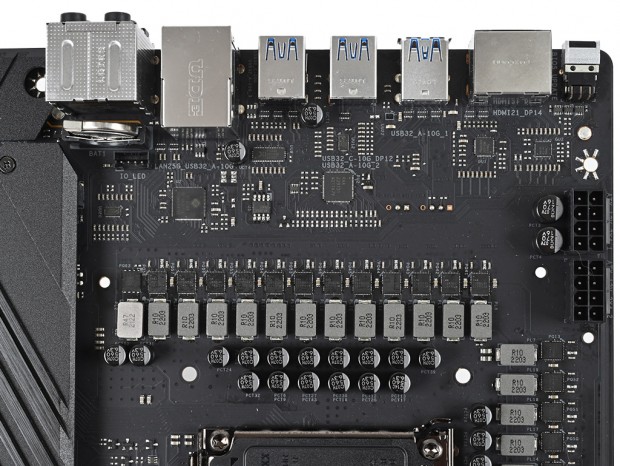

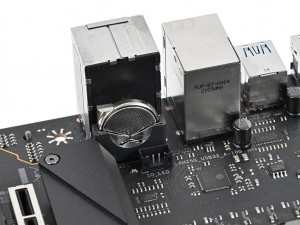

| リアインターフェイス部分には、USBハブなど各種コントローラを実装。またバックアップ用電池のソケットや、リアインターフェイスカバー用のLED端子も用意されている | |
|
|

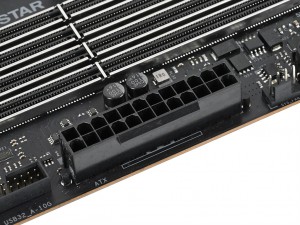

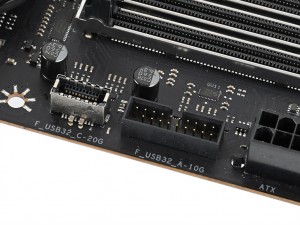

| メインのATX 24pinコネクタにも堅牢な「Tough Power Connectors」を採用 | フロントパネル用のUSB Type-Cコネクタも帯域幅20GbpsのUSB 3.2 Gen 2x2 Type-Cに対応 |
|
|

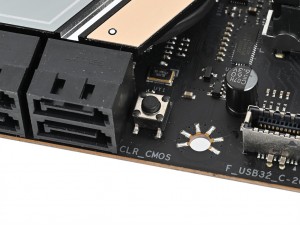

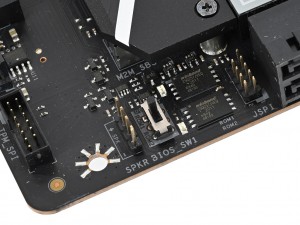

| UEFI BIOSの設定を初期化できる「CLR_CMOS」ボタン | 2基のBIOS ROMは「BIOS_SW1」で切替可能。また使用しているROMはLEDで確認できる |
|
|

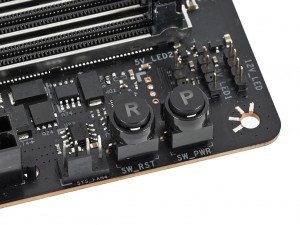

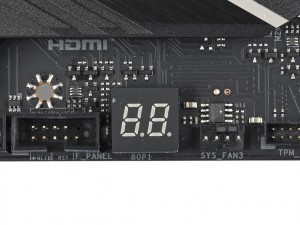

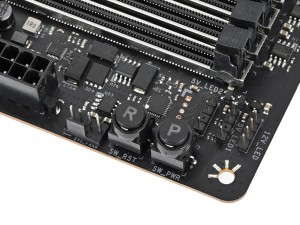

| ポストコードを確認できる「BIOS POST Code Indicator」。表示内容はマニュアルのChapter 4.3で確認できる | 基板の上には、動作チェックに便利な電源ボタン「SW_PWR」とリセットボタン「SW_RST」も実装 |
|
|

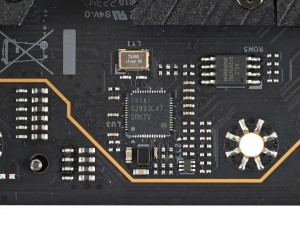

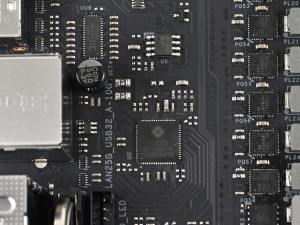

| ネットワークコントローラは2.5ギガビットLAN対応のIntel I226-V（Spec Code:SRKTV） | 上段と中段のPCI Express 5.0(x16)スロット間にはPhison製リピータIC「PS7101」を搭載 |
|
|

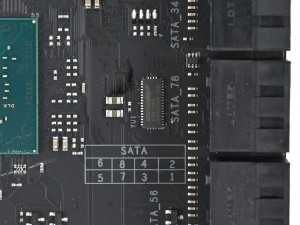

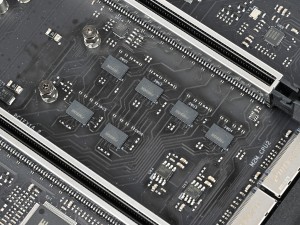

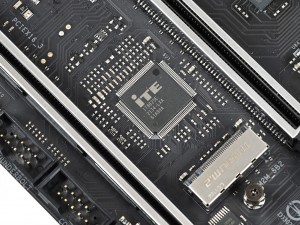

| I/OコントローラITE「IT8625E」 | PCI Express 3.0スイッチチップASMedia「ASM1480」 |
|

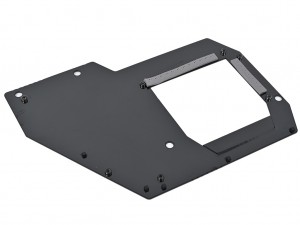

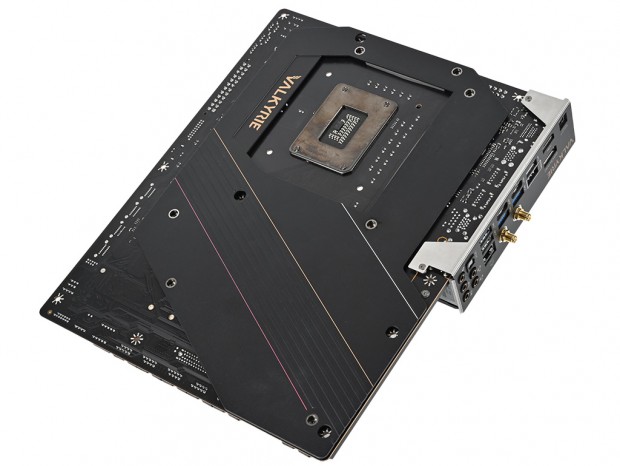

| 基板の裏面にはバックプレートを実装。発熱の多い電源回路にはサーマルパッドが貼り付けられ、裏面からも放熱する仕組み |
