製品の概要を把握したところで、ここからはNextorage「Gシリーズ HE」の2TBモデル「NN5HE-2TB」を画像でチェックしていこう。フォームファクタは現在最も一般的なM.2 2280で、コントローラ、2枚のNANDフラッシュとも表面に実装する片面実装方式を採用。ノートPCのようにスロット部分の厚さが制限される場合でも干渉することなく搭載することができるだろう。 またコントローラはTSMC 7nmプロセスで製造されたDRAMキャッシュ非対応のPhison「PS5031-E31」で、NANDフラッシュにはキオクシアの218層3D TLC NANDフラッシュが実装されていた。
|

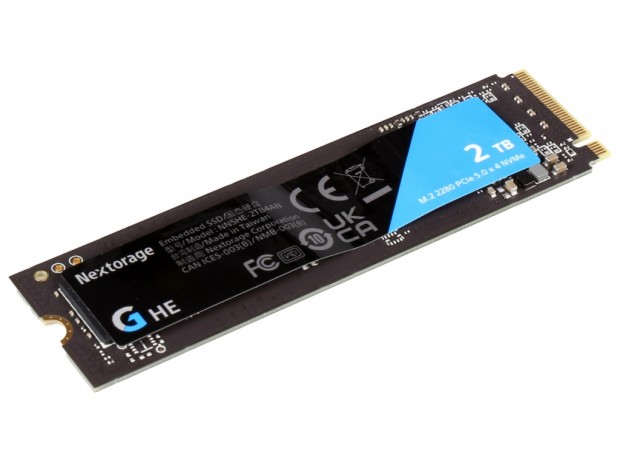

| コントローラやNANDフラッシュを実装する表面には製品シールが貼り付けられていた |
|

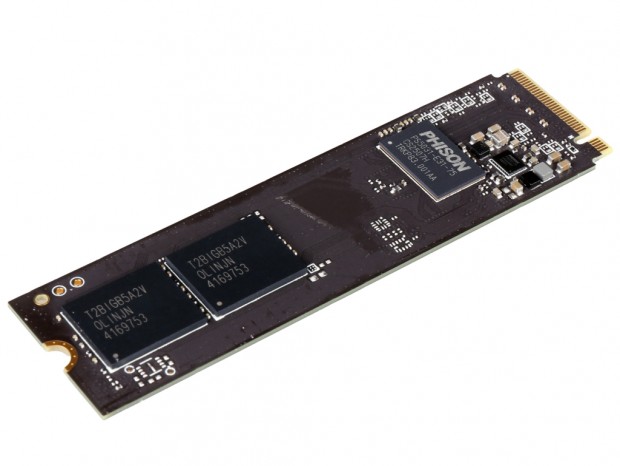

| 製品シールを剥がしたところ。主要なパーツは2枚のNANDフラッシュとコントローラのみのシンプルな構成 |
|

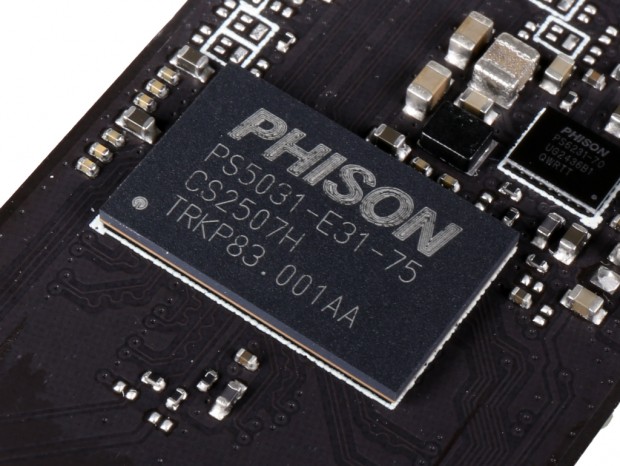

| コントローラはDRAMキャッシュ非対応のPhison「PS5031-E31T」を搭載 |
|

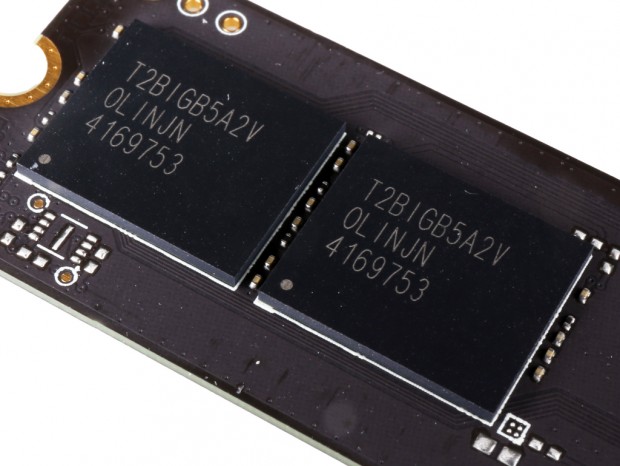

| NANDフラッシュは容量1TBのキオクシア218層3D TLC NAND「T2BIGB5A2V」を2枚実装 |
|

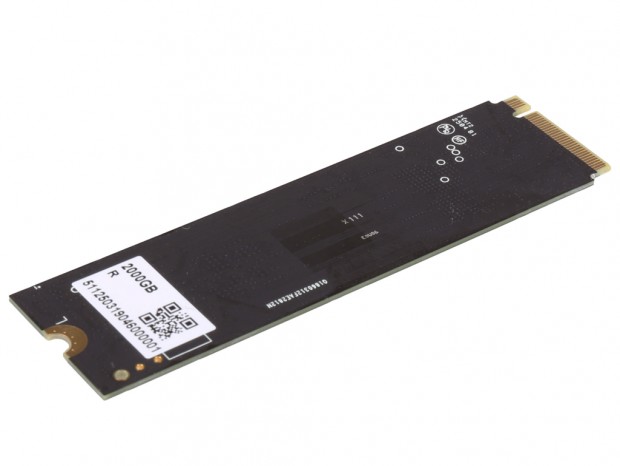

| 基板の裏面にはパーツは一切実装されておらず、空きパターンも用意されていなかった |
