| 合計23フェーズの大規模構成を採用する電源回路。それを放熱するヒートシンクもビッグサイズだ |
|
| ヒートシンクを取り外すと、20(VCPU)+1(VGT)+1(VCCSA)+1(VNNAON)フェーズを搭載する電源回路が露わになる |
|
|

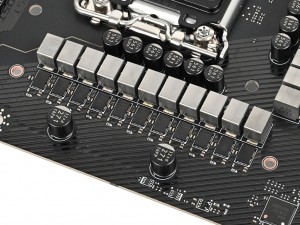

| 整然と実装されたチョークコイル。MOSFETはハイサイド・ローサイドMOSFETとドライバICを1パッケージに統合した110A対応のSmart Power Stageが採用されている | |
|
|

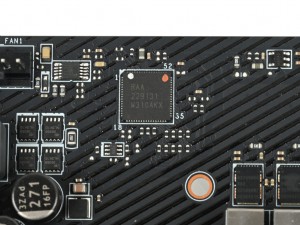

| ルネサス エレクトロニクス製のPWMコントローラ「RAA229131」 | 「ソリッドピン設計」の補助電源コネクタは8pin×2。一般的なマザーボードの配置とは異なり、ヒートシンクに邪魔されないメモリスロット上部に実装されている |
|
| CPUとは8レーンのDMI 4.0で接続される「Intel Z890」。PCI Express 5.0のレーン分割やCPU・メモリのオーバークロックにも対応している |
|
| チップセットヒートシンクは、普段はプレート状のM.2ヒートシンクの裏側に隠れている |
|

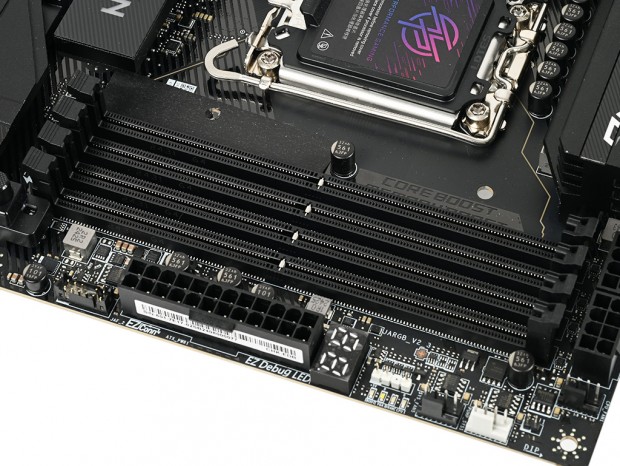

| スロットはCPUソケット側からDIMMB1/DIMMB2/DIMMA1/DIMMA2の順に並んでいる。メモリ2枚を使用する際は、DIMMB2/DIMMA2の組み合わせで接続しよう |
