CPUクーラーメンテナンスホールを覆う位置に装備されているのが
「コンビネーションドライブプレート」だ。下部を引っ掛け、上部を1本のハンドスクリューで固定する構造。出荷時には、スチール製プレートのくぼ地部分にiCUE LINK システムハブがマグネット固定されているが、これを移設することで、3.5インチHDDを1台、または2.5インチSSDを最大2台搭載できる。
|

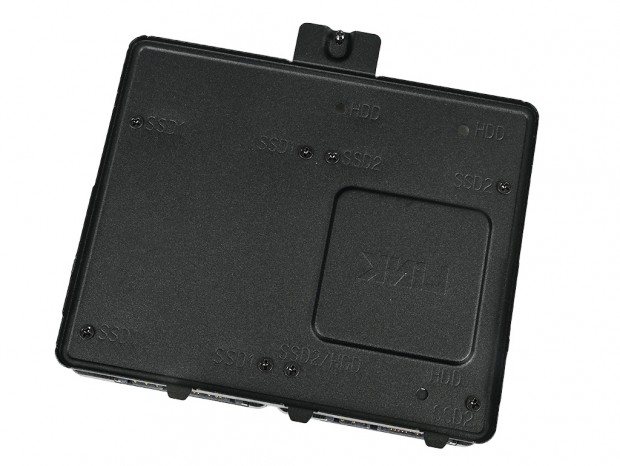

| シンプルなスチール製「コンビネーションドライブプレート」 |

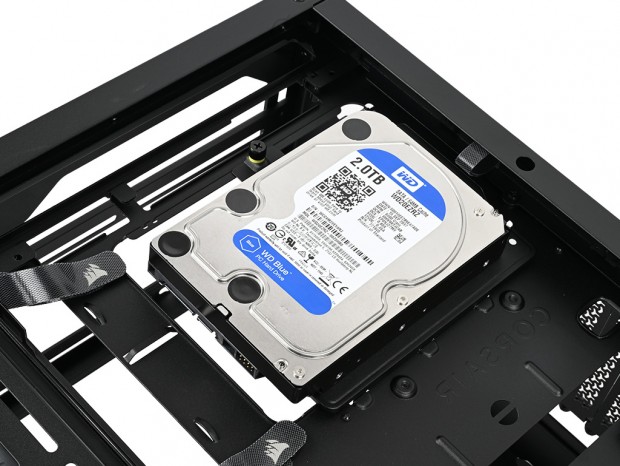

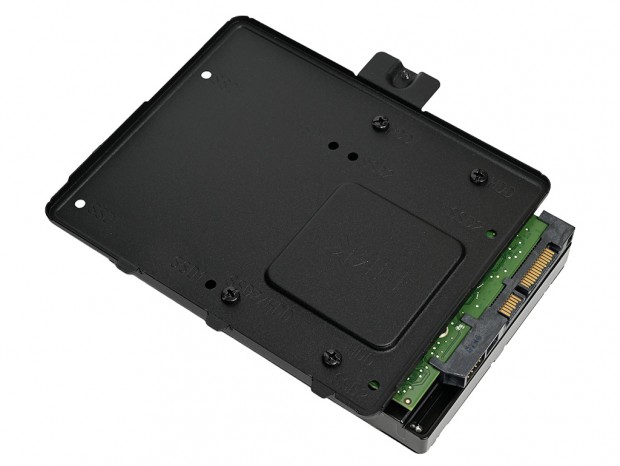

3.5インチHDDの固定は背面から、付属の「Motherboard / HDD Screws(6-32 UNC; 6mm) 」4本でベタ置き。コネクタは左側（前方）に向けて設置する。
|
| 3.5インチHDDとは排他仕様で、同時搭載はできない |

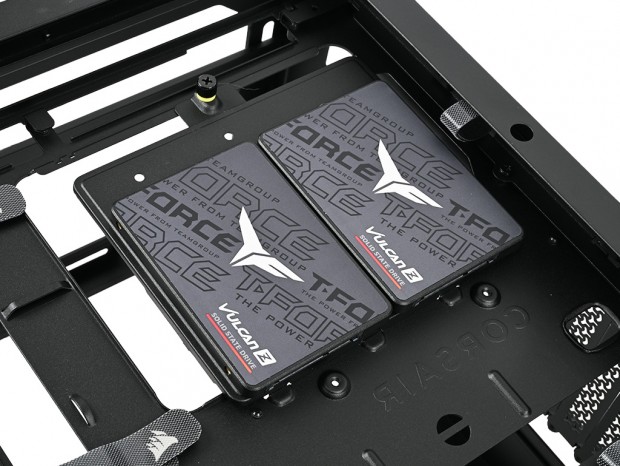

2.5インチSSDも背面から固定。付属の「SSD Screws（M3×0.5／5mm）」4本を使用し、2台を並べて搭載できる。コネクタは下向き設置になる。このように、FRAME 4500Xのストレージ収納力は決して多くはない。1枚のプレートで完結させる非常にシンプルな設計は、昨今のCORSAIRらしい割り切りと言えるだろう。一方で、複数台のストレージを前提としない構成を想定すれば、必要十分と判断するユーザーも少なくないはずだ。

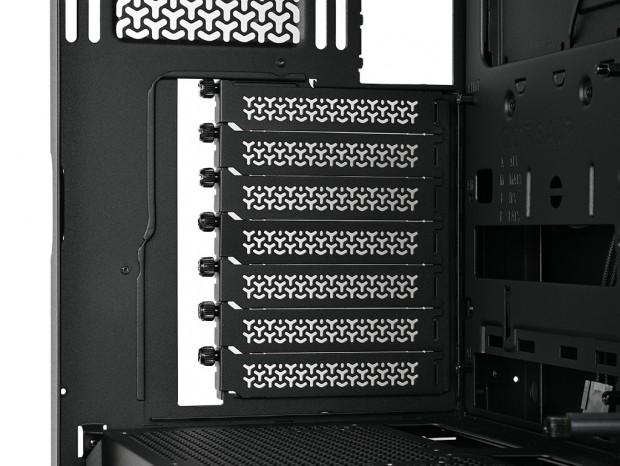

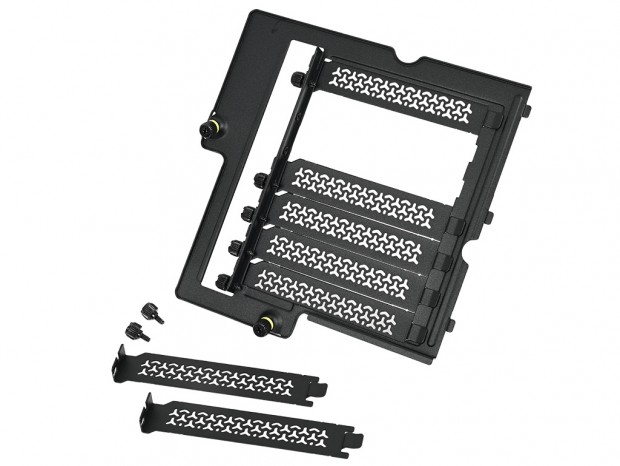

拡張スロットは、ミドルタワーPCケースでは標準的な全7段構成。各スロットは独立した拡張スロット金具を採用しており、3D Yパターンの通気孔が設けられている。これらは
「PCIプレート」と呼ばれるフレームに組み込まれ、ハンドスクリューによって固定されている。
このPCIプレートは、シャーシに対してハンドスクリュー2本で固定されており、取り外しが可能。プレートを90°横向きに倒した状態で再固定することで、グラフィックスカードの垂直マウントにも対応する。曲面強化ガラスを採用したFRAME 4500Xにおいて、左側面のガラスと正対する形でグラフィックスカードをマウントできる点は、ビジュアル面で大きなメリットと言えるだろう。ただしライザーケーブルは別売りとなるため、別途用意する必要がある。
|
| 「PCIプレート」は右側3箇所をシャーシ側に引っ掛け、左側および下部の2箇所をハンドスクリューで固定する構造 |
|

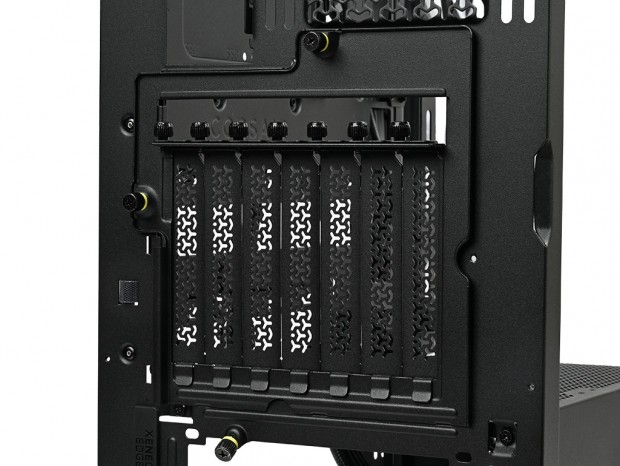

| 垂直マウントに変更した状態。7段すべての拡張スロットが、そのまま90°横倒しになるレイアウトだ |
昨年検証した「AIR 5400」にも採用されていた

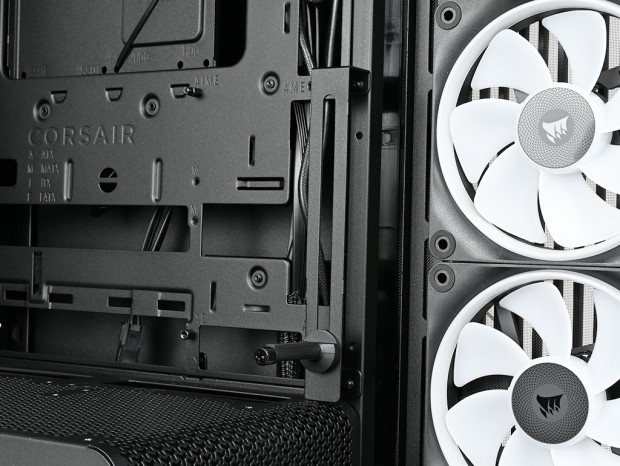

「GPU Anti-sag Stabilization Arm」も標準装備されている。重量級かつ長尺のグラフィックスカードを支えるピン状のアームで、先端がねじ込み式。これを緩めることで上に下スライドし、搭載するグラフィックスカードの位置に合わせて高さ調整ができる。 また、グラフィックスカード（VGAカバー）と接触する部分には
「Anti-sag Stabilization Arm Rubber Spacer」を装着。接触部分を傷付けにくいクッションとして機能する。
|

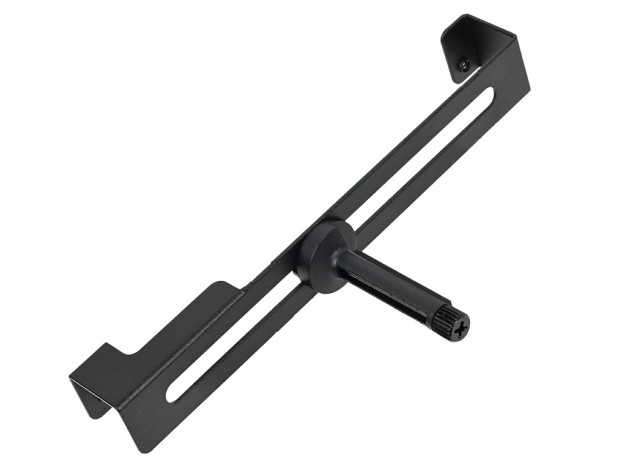

| 「GPU Anti-sag Stabilization Arm」は、マザーボードトレイ背面から2本のネジで固定されている |
