コンパクトなミニタワーPCケースだけに、ケーブルマネジメント機構はミドルタワー以上に気になるポイントだろう。限られた内部容積の中で重要になるのが、マザーボードトレイ背面の裏配線スペースだ。複数のスルーホールを介してケーブルを引き回し、煩雑になりがちな配線を整理していく。 MiniArt 4は左側面が密閉される構造のため、いわゆる“魅せるケース”ほど神経質になる必要はない。しかしケーブルが冷却ファンの動作を妨げればトラブルの原因にもなる。見えない部分でも丁寧に配線しておきたいところだ。

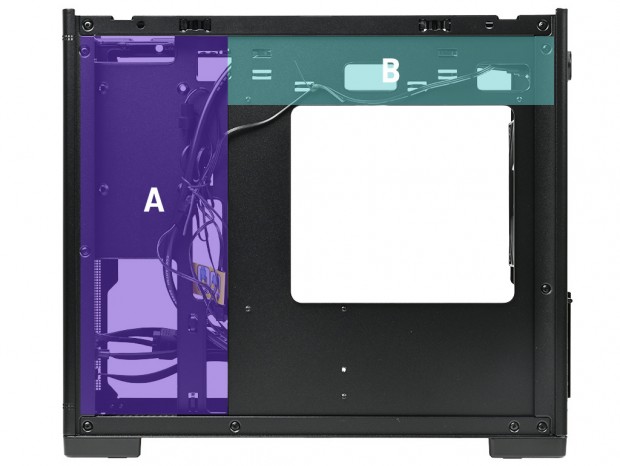

MiniArt 4の製品サイトによると、裏配線スペースはエリアによって有効スペースが異なる。ケーブルマネジメントエリア「A」は約25mm、「B」は約8mmとされており、「A」はATXメイン24ピンやグラフィックスカード補助電源ケーブル、「B」はトップファンや補助電源ケーブルの取り回しを想定しているようだ。これらはあくまで目安とはいえ、構成パーツに合わせた最適な配線ルートを検討しておきたい。
|
|

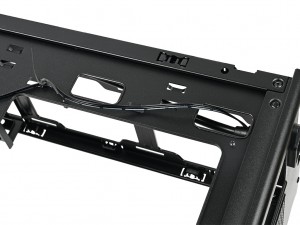

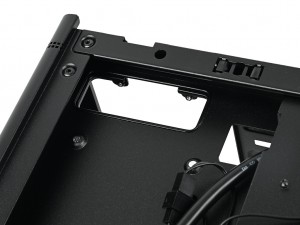

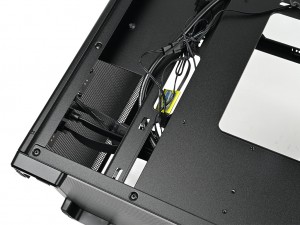

| 前方上部のスルーホール。電源中継ケーブルもここを通る | 補助電源コネクタやラジエーター搭載ファンケーブルに向く上部スルーホール |
|
|

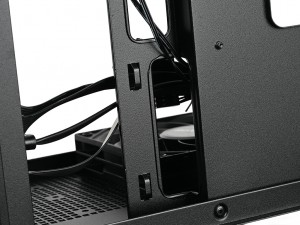

| ATXメイン24ピンケーブル等が通るメインのスルーホール | 結束バンド用フックも要所に設けられていた |
ここで組み込みに必要な、MiniArt 4の付属品を確認してみよう。ネジ類などの一式は、アクセサリボックス（茶箱）に収納されている。ジッパー袋に詰め込まれているのは、ネジ3種類とスタンドオフ、結束バンド（Cable Tie）など。モデル特有のネジは使用されておらず、自作PCでは見慣れたものばかりだ。 ほかに、スタンドオフ固定用のソケット（Standoff Mounting Tool）や、保守用「Panel Clip」など。マニュアルは付属し、製品サイトからもPDFデータがダウンロードできる。
|
|
| アクセサリボックス | マニュアル |
|
|

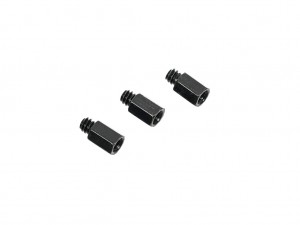

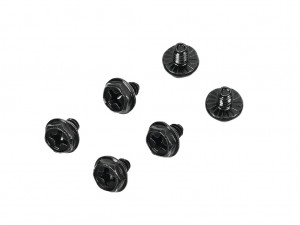

| Standoffs（x3） | Power Supply Screws（x6） |
|
|

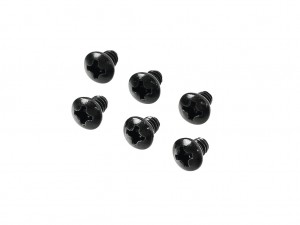

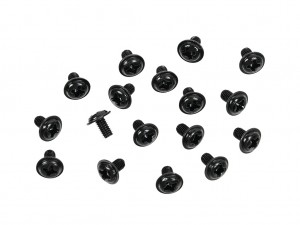

| Motherboard Screws / 2.5" SSD Screws（x17） | 3.5" HDD Screws（x6） |
|
|

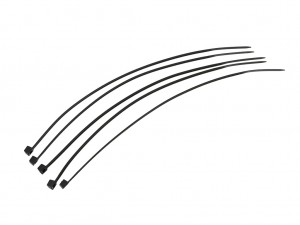

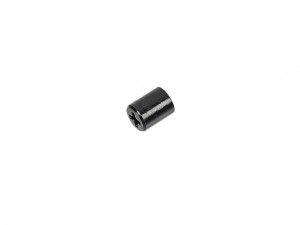

| Standoff Mounting Tool（x1） | Cable Tie（x5） |
| |

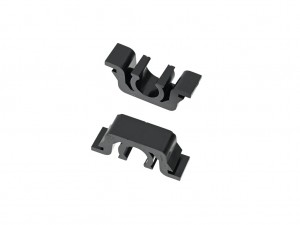

| Panel Clip（x2） |
