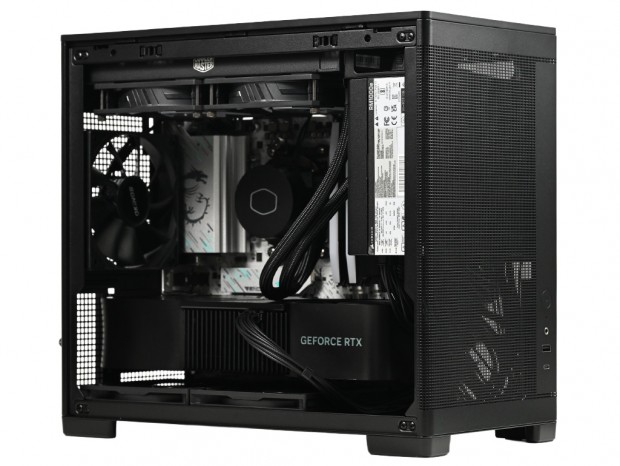

最終セッションでは、構成パーツを実際に組み込み、作業時の注意点や気付いたポイント、搭載後の周辺クリアランスなどを確認していく。MiniArt 4の24.5リットル(内部容積)という容量はコンパクトさを大きな魅力としている一方、構成パーツを組み込む段階では限られた内部容積として意識される部分でもある。本稿では各パーツに用意された搭載エリアを最大限に活かしながら、ハイエンド構成のPCを完成させていく。
マザーボードには2025年5月発売の
MSI「B850M GAMING PLUS WIFI」を用意した。MicroATX規格(243.84 × 243.84mm)でSocket AM5に対応する、AMD B850チップセット搭載のホワイト基調ゲーミングマザーボードだ。

搭載手順は、出荷時からマザーボードトレイに装着されているスタンドオフ8本に、付属の「Motherboard Screws / 2.5″ SSD Screws」で固定するだけとシンプルだ。作業を妨げるような突起物は見当たらないが、ボトム面に2基の120mmファンが搭載されているため下方向の余裕が少なく、ドライバーの取り回しにはやや気を使う場面があった。できれば軸が少し長めのドライバーを用意しておきたい。
|

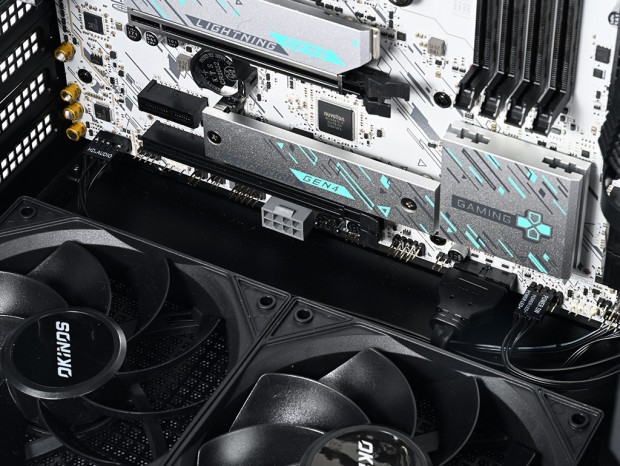

| ボトム面に標準で搭載される120mmリバースファン(25mm厚 / 2基)とマザーボードとのマージンは約50mm。マザーボード下部には各種ピンヘッダが並び、複数のケーブルを接続する事になる。冷却ファンにケーブルが巻き込まれないような配慮も必要な場面だ |

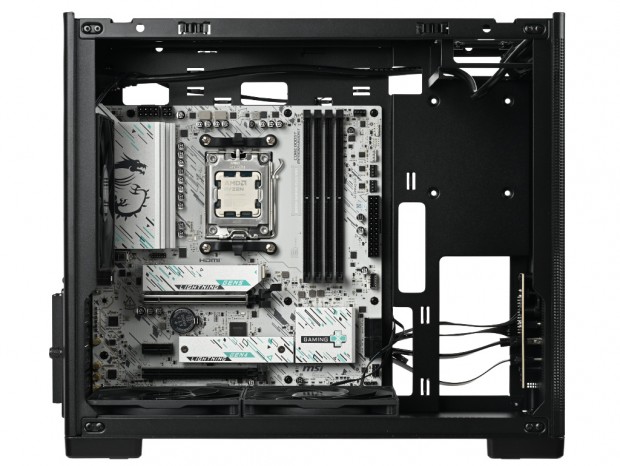

搭載後のクリアランスを実測すると、トップパネルまでが約50mm、フロントパネルまでが約130mm。左側面を開放した状態で確認すると、下方向はややタイトなものの、上方向と右方向には十分な余裕が確保されている。

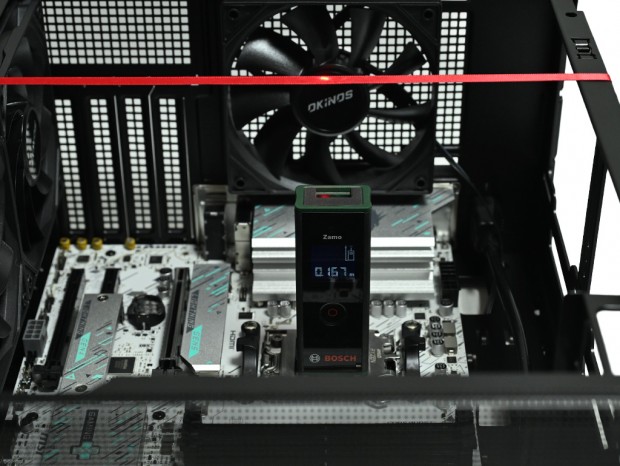

次にCPUクーラーの有効スペースを計測してみたい。計測にはCPUの上にレーザー距離計を設置し、左サイドパネルに見立てたテープの内側までの数値を測った。MiniArt 4のCPUクーラーの有効スペースは公称165mmだが、デジタルは167mmを表示した。結果はスペック表通りで、ハイエンド志向のサイドフロー型空冷クーラーも搭載できそうだ。

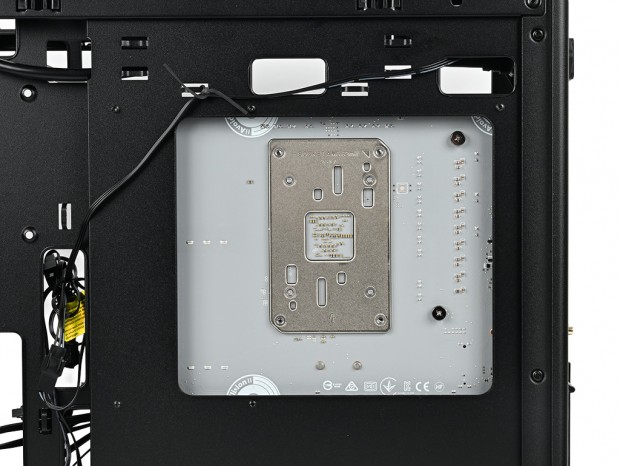

さらにマザーボードトレイ背面から、CPUクーラーメンテナンスホールの様子をチェックした。カットアウトの開口部は幅約167mm、高さ約148mmで、Socket AM5備え付けのバックプレートは十分に露出できている。これならひとまわり小さいIntel LGA1700 / 1851のマウントホール(78 × 78mm)も問題なく露出できる。

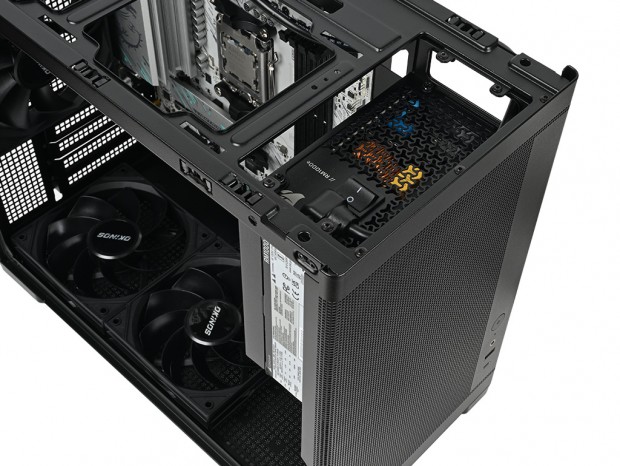

電源ユニットはフロント寄り上部に吊り下げるスタイル。近頃の小型PCケースでは多く採用される構造だ。なお電源ユニットの有効スペースは、ケーブルを含まない状態で奥行き150mmまでとされている。

フロントパネル裏側には一見余裕があるように見えるものの、長尺グラフィックスカードは電源ユニット下部付近まで張り出してくる。複数の電源ケーブルが行き交うエリアでもあるため、搭載後の下部スペースにはある程度の余裕を確保しておきたい。

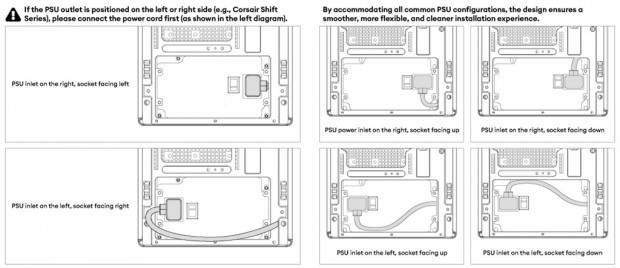

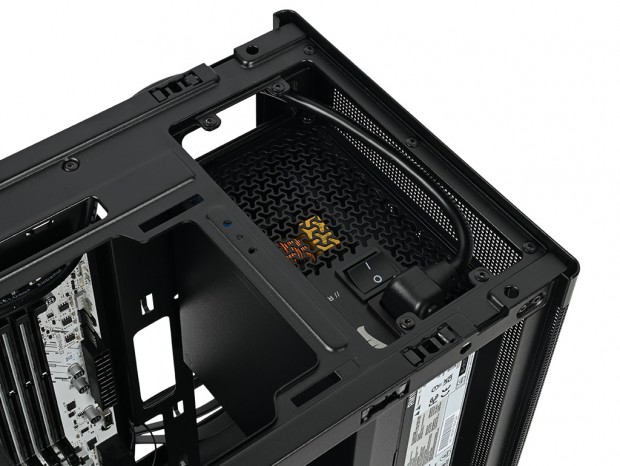

固定方法を確認しておこう。フロントトップ付近には専用ブラケットが設けられており、ここに電源ユニット背面をインチネジ4本で固定する。続いて長さ150mm・10A対応の中継ケーブルを電源ユニット側インレットに接続する。なおインレットの向きや位置は電源ユニットによって異なるため、マニュアルには複数の接続パターンが掲載されている。事前に確認しておきたいところだ。

搭載テストには奥行き140mmの

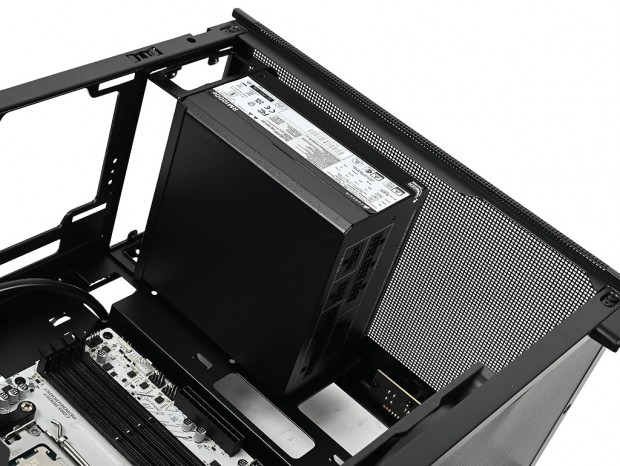

CORSAIR「RM1000e」(型番:CP-9020297-JP)を使用した。搭載後、ボトムパネルまでの距離はケーブルを含まず約140mmだった。
