電位の端子を警告、故障箇所の推定が可能に

スマートフォンなどの端子の結線を診断可能な特殊チェッカー「T-824」がShigezoneに入荷している。Hong KONG MECHANICの製品で、価格は税込6,990円。

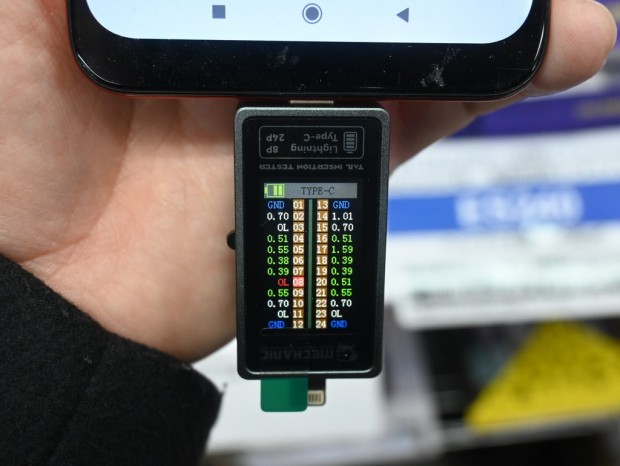

USB Type-CのAndroidスマートフォンに接続した際の診断結果

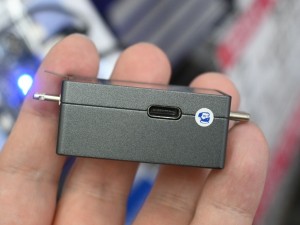

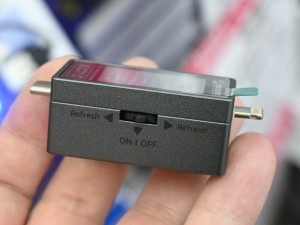

USB Type-CとLightning端子、診断結果を表示するカラーディスプレイを備えた特殊チェッカー。スマートフォンなどUSB Type-CまたはLightning端子搭載の機器に接続するだけで、端子の状況を診断することができる。電源はUSB充電によるバッテリ駆動。 USB Type-Cは24pin、Lightningは8pinの結線すべてを検査、「電位のおかしい端子を警告してくれる」（ショップ）という。何かしらの異常がある、または使用されていない結線がある場合は赤色で警告してくれる仕組み。これにより、機器を分解せずに故障箇所を推定することができる。

LightningのiPhoneに接続した際の診断結果

ショップによれば、「スマートフォンだけでなく、端子由来のNintendo Switchの故障を修理したりなど、様々な用途での実績があるようだ」とのこと。また問題のある結線を特定した後は、修理や検証の際にUSB Type-Cの全信号を取り出すことができる「Type-Cブレイクアウト」の併用が便利だ。
