全高180mmまでサポートするCPUクーラー有効スペースだが、今回は360mmサイズラジエーターのオールインワン型水冷ユニットを選んだ。Air Crossは合計4箇所に冷却ファンが搭載(あるいは標準装備)できるが、意外にもラジエーターが搭載できるのはトップとリアの2箇所。このうちリアは120mmサイズまでの対応にとどまるため、実質的にはトップ面への搭載が前提となる。
|
| 使用したのは以前詳細検証をお届けした、CORSAIR「iCUE LINK TITAN 360 RX RGB」(型番： CW-9061018-WW) |

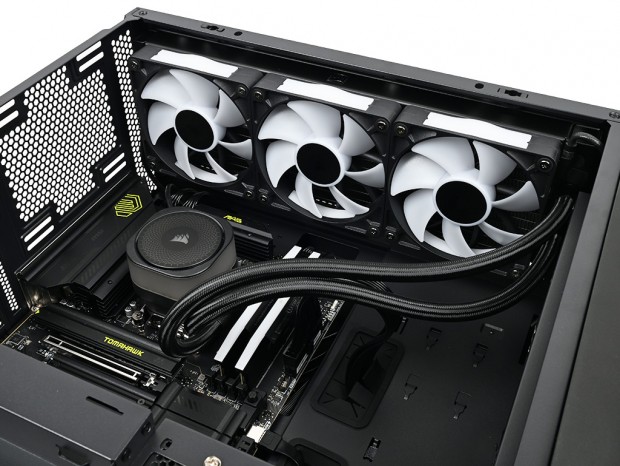

トップパネルこそ取り外せないものの、開口部が広く、作業を妨げる要素もないため、ラジエーターおよびウォーターブロックの搭載はスムーズに行えた。なお、このあとリアに後付けの140mmファンを取り付けるため、ラジエーターから伸びるウォーターチューブは前方寄りにマウントしている。
|
| ラジエーター固定のネジ穴はスリットタイプ。前後スライドにより搭載ポジションの微調整ができる |

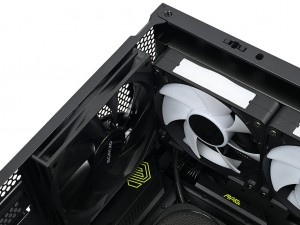

| 360mmサイズラジエーターを搭載する場合、リアファンは後付けがAir Crossのルール。固定を試みたところ、ラジエーターとのクリアランスはほぼゼロであり、メーカーが指定する手順が合理的であることを確認した |
グラフィックスカードは長さ400mmまでをサポート。ここにカード長304mm(幅137mm、厚さ61mm/3スロット占有デザイン)のNVIDIA「GeForce RTX 4080 SUPER Founders Edition」を用意した。なおグラフィックスカードを搭載するにあたり、マザーボードトレイ右手のスリットには「GPU Bracket」を仮固定しておく。のちほどカード長に合わせて高さを調整すればいい。

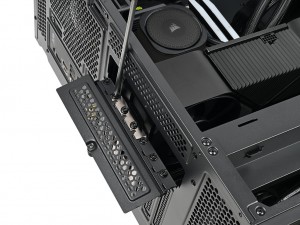

| 拡張スロット金具は外部でのネジ留め。ハンドスクリューで固定されているカバーを開き、必要箇所の金具を外し、インチネジでガッチリとグラフィックスカードを固定しよう |

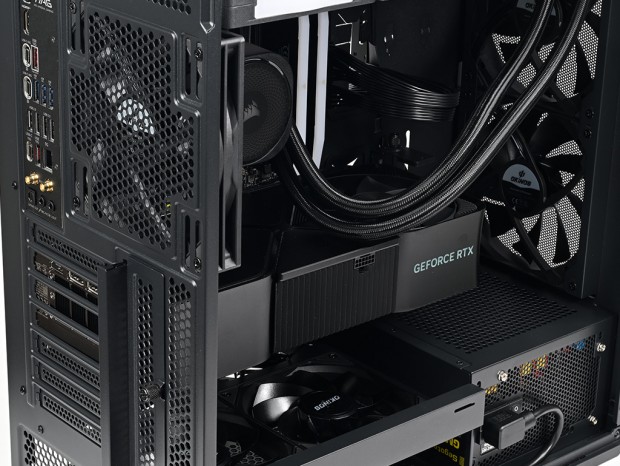

高い工作精度により、大型グラフィックスカードもスムーズに固定が完了。拡張スロット金具もストレスなく所定の位置に収まり、ネジ留め時のネジ穴位置もピッタリ一致した。これはシャーシ全体に歪みがないことを示している。
なお、搭載後にクリアランスを計測したところ、フロントパネルまでは約100mmを残しており、ハイエンド志向のグラフィックスカードでも余裕をもって搭載できることが分かった。

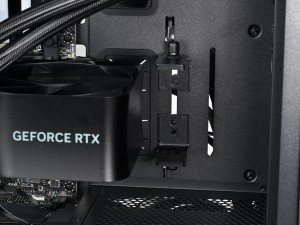

| ちなみに、長さ304mmのGeForce RTX 4080 SUPER Founders Editionは“短すぎる”ため、仮固定した「GPU Bracket」に届かない。計測してみると、カード長が約330mm以上なければブラケットが機能しないことが分かった。最近こうした“惜しい設計”に出会うことが多く、もう少しリアルな搭載シーンを想定してほしい |

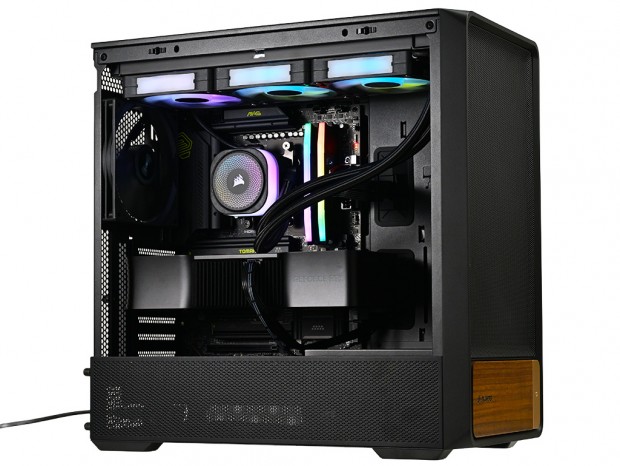

市場想定売価の税込12,980円を考えると、一見して数多くの競合に埋もれてしまいそうだが、「Air Cross」にはしっかりと芯の通った主張がある。その“芯”とは、もちろん電源ユニットを底面フロントマウントとした独自のエアフローレイアウトだ。 マザーボードとグラフィックスカードの幅に合わせたかのような、ボトムからトップへ向かう空気の流れはOkinosが思い描く理想のカタチであり、モデルの象徴といえる。実際の冷却効果については、今後の普及に伴って国内外からのフィードバックが集まってくるだろう。結果如何では、Okinos定番のスタイルに発展するかもしれない。
そして、Air Crossの[○]な部分は、やはり思い切った内部設計にある。一般的なミドルタワーPCケースでは、PSUシュラウド内部に電源ユニットを収め、その天板に冷却ファンを設置する構成は珍しくない。そこにあえて「電源前方配置90°横向き設計」という大胆な構造を採用している。結果、エアフローレイアウトの方向性が明確になり、さらに5基の冷却ファンを標準装備することでコンセプトは一層際立っている。まさに“説得力のある設計”と言ってよいだろう。
そして[×]な部分は皮肉にも[○]と同じ、思い切った内部設計。エアフローを最優先した明確な主張はポジティブだが、そのぶん犠牲になっている部分もある。 例えば電源ユニットの有効スペースは奥行き170mmと、やや物足りなく感じる人もいるだろう。また、トップに360mmサイズラジエーターを搭載すると、リアファン(140mm)は取り付け可能ではあるものの、ほとんど余裕がなく、やや落ち着かない。もっとも、これは“良さ”でもある独自構造に起因するもので、構成パーツの選定次第で十分に回避できる範囲といえる。
