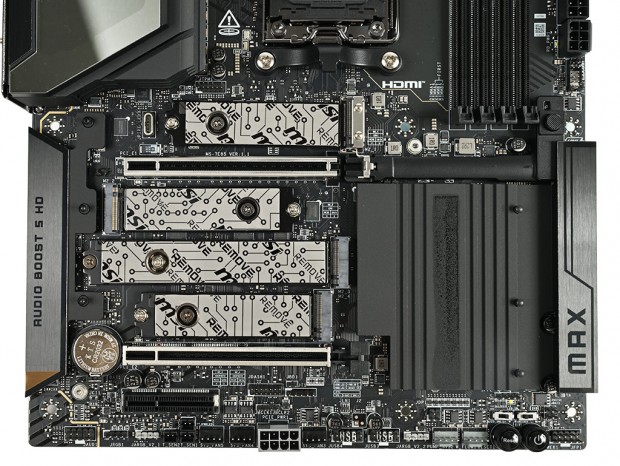

M.2スロットは基板の表面にPCI Express 5.0(x4)×2、PCI Express 4.0(x4)×2、基板裏面にPCI Express 4.0(x4)×1の計5スロットを搭載し、一般的な使い方ならM.2スロットが不足することはないだろう。また表面のスロットはいずれもツールレスでSSDを着脱できる
「EZ M.2 CLIP II」で、サーマルスロットリングによる速度低下を抑えるため表裏両面からSSDを冷やすことができる
「ダブルサイド M.2 Shield Frozr」を標準装備する。
|

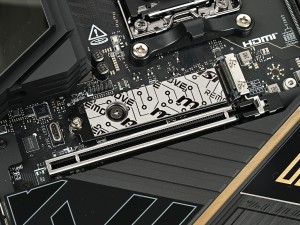

| 最上段のM.2スロットはPCI Express 5.0(x4)接続で、PCI_E3スロットを使用する場合にはPCI Express 5.0(x2)接続に帯域が制限される。なおBIOSでPCI Express 5.0(x4)に固定した場合、PCI_E3スロットは使用できない |
|
|

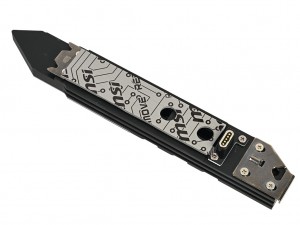

| PCI Express 5.0(x4)SSDを効率よく冷やすため大型のヒートシンクを搭載。またマグネットコネクタによるアドレサブルRGB LED機能を内蔵する | |
|
| 上から2番目はPCI Express 5.0(x4)、3番目と4番目はPCI Express 4.0(x4)接続。なお2番目のPCI Express 5.0(x4)対応スロットはUSB4と帯域を共有している |
|
|

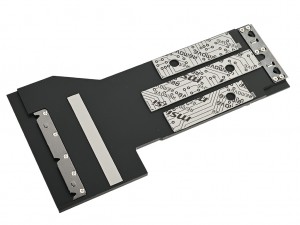

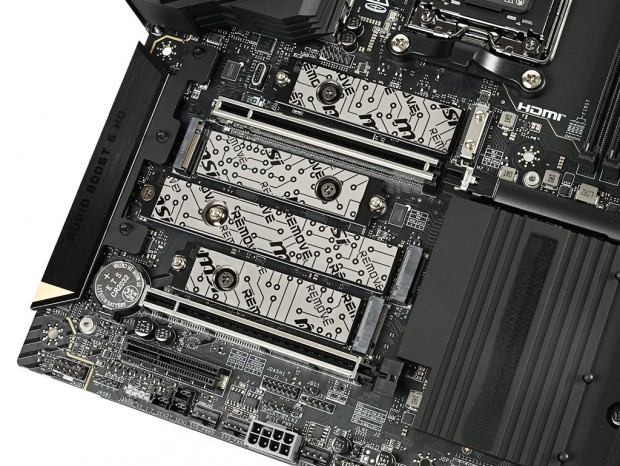

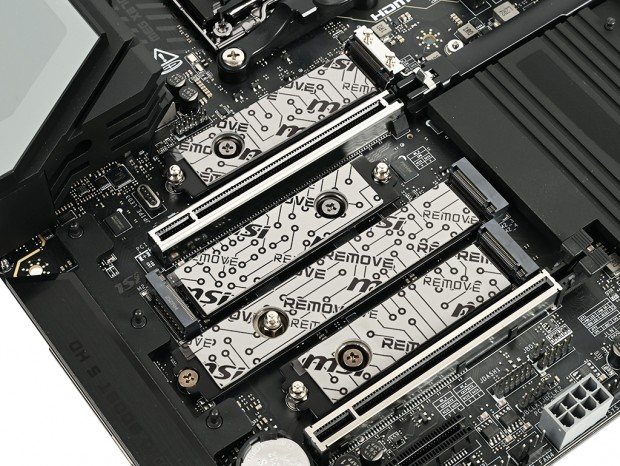

| 下3段のM.2スロットは大型のヒートシンクでまとめて冷却する仕組み | |
|

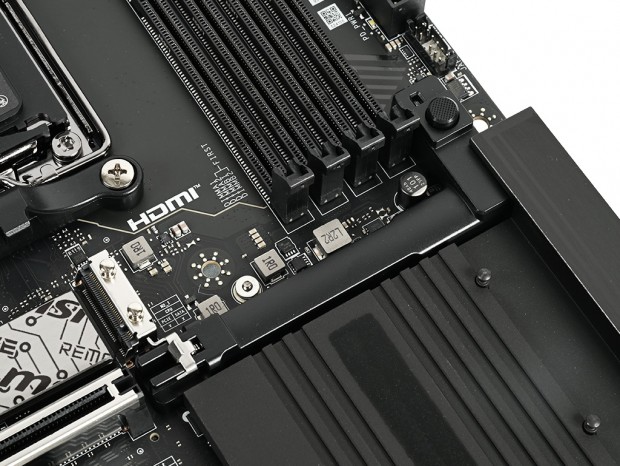

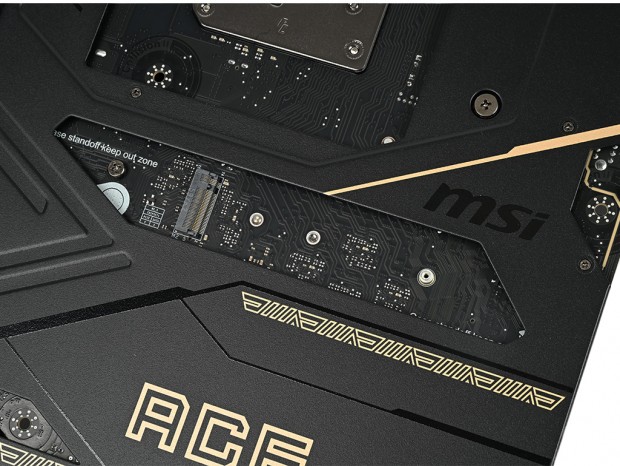

| 基板の裏面にもPCI Express 4.0(x4)接続のM.2スロットを搭載。ヒートシンクは非搭載のため、低発熱・大容量なM.2 SSDを組み合わせるといいだろう |
|

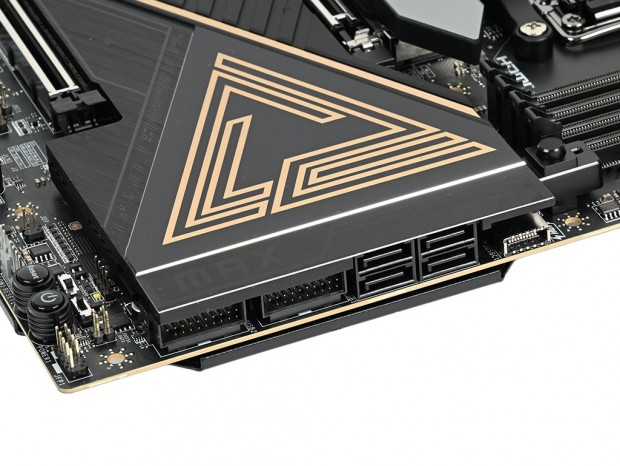

| チップセットの脇に4ポートのSATA 3.0も用意されていた |
拡張スロットはPCI Express 5.0(x16)×1、PCI Express 5.0(x8/x16形状)×1、PCI Express 5.0(x4)×1の計3本で、いずれも電磁干渉や信号の劣化を防ぐ表面実装技術「SMT」を採用する。x16形状のスロットは前世代から耐久性が21％向上した堅牢設計のメタルシールドスロット
「Steel Armor II」で、最上段のスロットには指1本で簡単にグラフィックスカードを取り外すことができるトグルボタン式のクイックリリース機構
「EZ PCIe Release」を備えた。
|

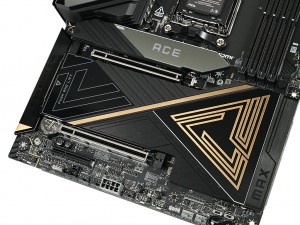

| 3本の拡張スロットはいずれもPCI Express 5.0接続になる |
|

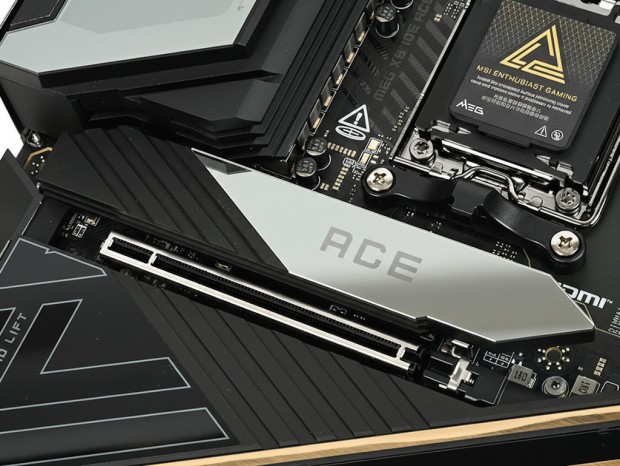

| 最上段のPCI Express 5.0(x16)スロットは、ラッチのON/OFFをトグルボタンで切り替えられる |
|

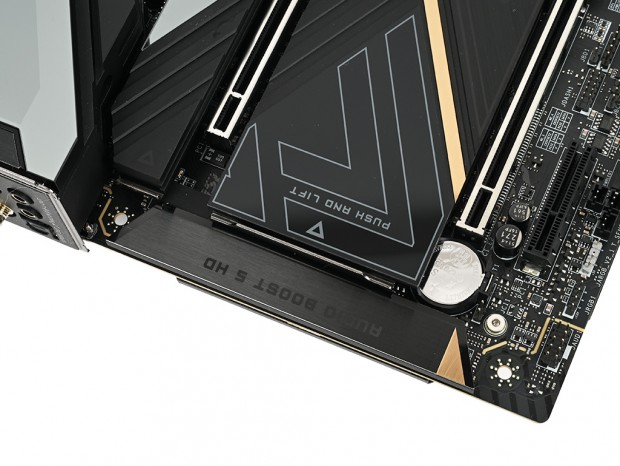

| オーディオ回路には、「AUDIO BOOST 5 HD」のロゴがデザインされたシールドカバーを実装 |
オーディオ回路は、32bit/384kHzに対応するRealtek ALC4082やESS製DAC「ES9219Q」、オーディオグレードコンデンサを組み合わせた
「Audio Boost 5 HD」を搭載する。デジタルノイズの混入を防ぐため、メイン回路からは独立した設計でシールドカバーを実装。さらにクロストークを防ぐため左右のオーディオチャンネルも個別のPCBレイヤーに割り当てられている。また
「アイソレーテッドアナログ構造」により、クリアな音声出力を可能にしている。
|
| オーディオ回路はメイン基板から独立した設計。フロント用のオーディオピンヘッダもオーディオ回路部に実装されている |
|

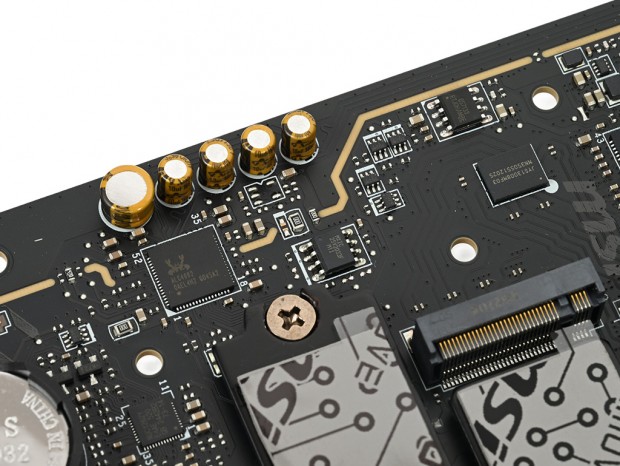

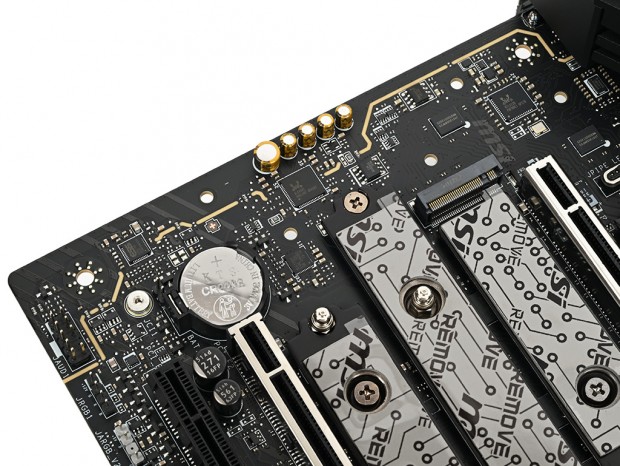

| オーディオチップはRealtek ALC4082で、2種類のニチコン製オーディオグレードコンデンサを採用する |
|

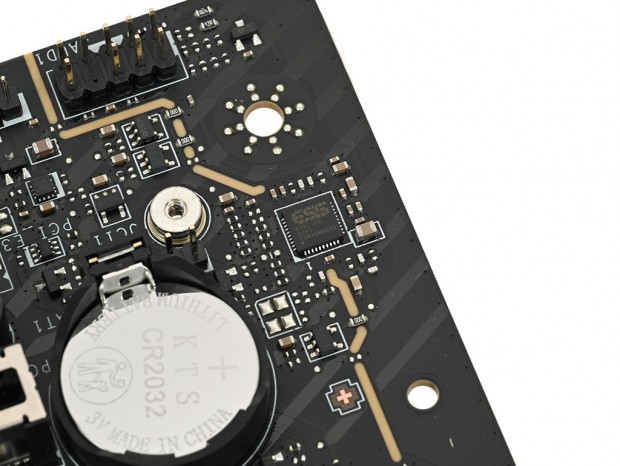

| ESS製DAC「ES9219Q」も搭載 |
