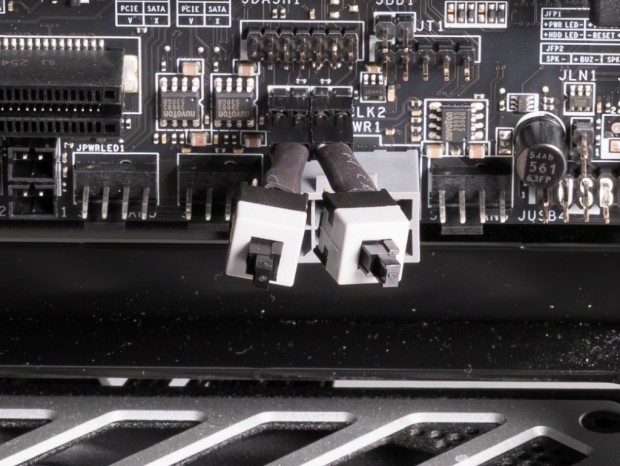

| 基板上にある「JBCLK1」（BCLKアップ）/「JBCLK2」（BCLKダウン）の2つのピンヘッダにモーメンタリスイッチ（別売り）を接続するとベースクロックをリアルタイムに調整できる |
「MEG X870E ACE MAX」には「OC Engine」が実装されているため、メモリスロットやPCI Expressスロットに影響を与えることなくベースクロックを調整する「非同期モード」に対応する。また「Direct OC Jumper」にモーメンタリスイッチを接続すれば、PCを起動したままリアルタイムにベースクロックを変更できる。
|

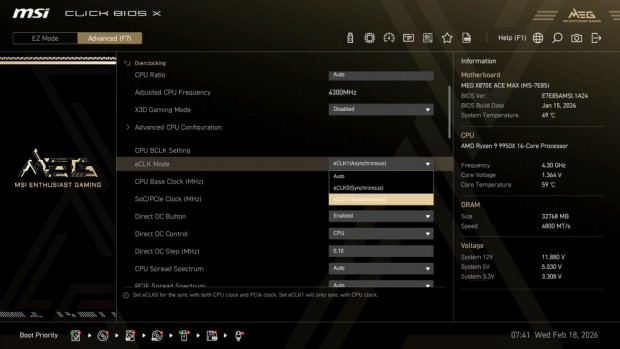

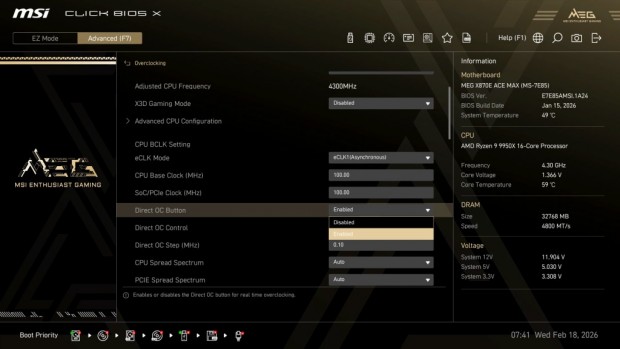

| 「eCLK Mode」の「eCLK1(Asynchronous)」を選択するとBCLKを非同期に設定できる |
|
| ピンヘッダのスイッチからチューニングする場合は「Direct OC Button」を「Enabled」にしておこう |
ただし、今回の検証で使用したRyzen 9 9950Xはもともとシングルコア時のクロックが最大5.75GHzと高いため、コア倍率を変えずにBCLKを調整したところ+5MHz前後までしか上がらなかった。BCLKによるオーバークロックを行う場合、まずはコア倍率を低めに固定した状態でチューニングを進めていくのがいいだろう。
ここまで紹介できなかったコネクタやピンヘッダなどをまとめてチェックしていこう。
|
|

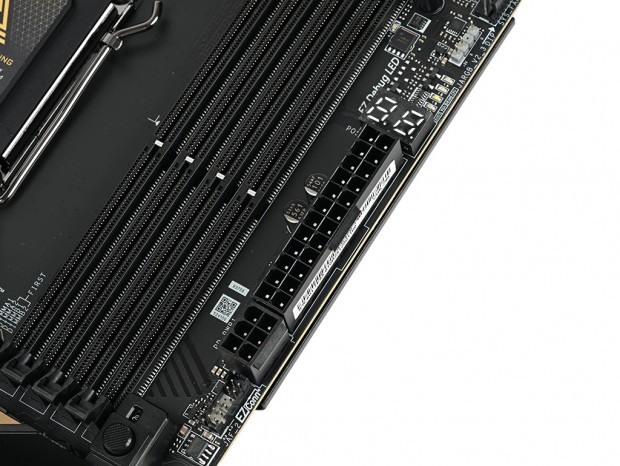

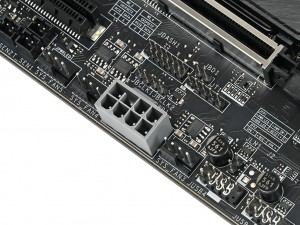

| メインのATX 24pinコネクタ脇にはフロントUSB Type-Cポートの給電をサポートする6pinコネクタを搭載 | PCI Expressスロットへの電力供給を強化する8pinコネクタ「PCIE_PWR1」 |
|
|

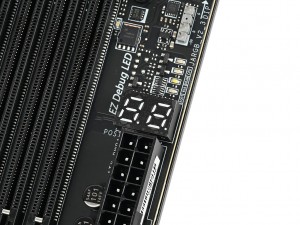

| ポスト状態を表示する「EZ Digi-Debulg LED」と障害のあるパーツをひと目で把握できる「EZ Debug LED」 | 10ギガビットLANコントローラMarvell「AQC113CS」 |
|
|

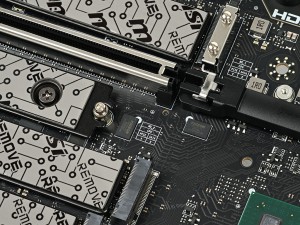

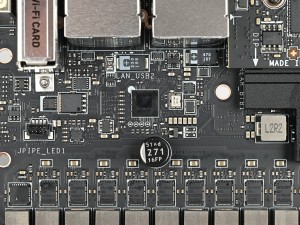

| 5ギガビットLANコントローラRealtek「RTL8126」 | PCI Express 5.0対応リタイマーPHISON「PS7101-51 |
|

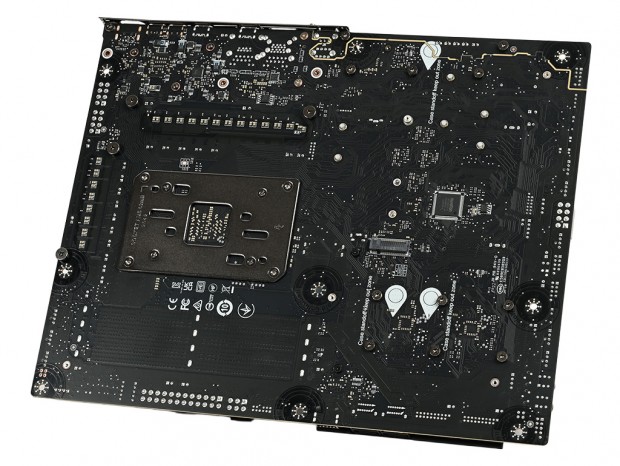

| 基板には高品質なファブリック8層PCBを採用 |
|
|

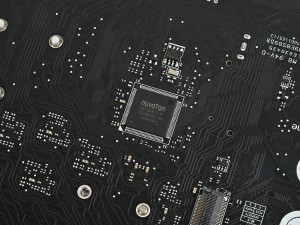

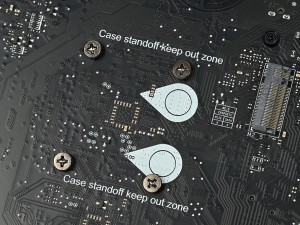

| I/OコントローラNuvoton「NCT6687D-R」 | 不要なスタンドオフで基板が傷つけないよう警告する「Case standoff keep out zone」 |
画像セッションのラストは搭載されている各種ヒートシンクとマザーボードの総重量を確認していこう。
|

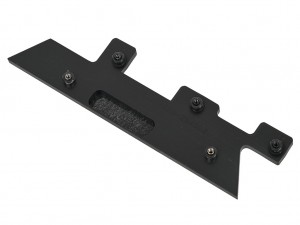

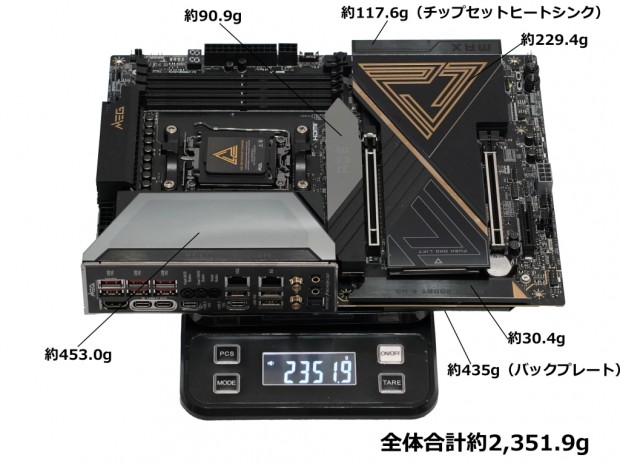

450gを超えるVRMヒートシンクや約435gのバックプレートを搭載するため総重量は2,350gを超え、ATXサイズのマザーボードとしてはかなり重い。またM.2ヒートシンクも最上段の単独ヒートシンクが約90.9g、2段目から4段目をまとめて冷やすヒートシンクも約229.4gの大型モデルのため、冷却性能には期待ができる。
