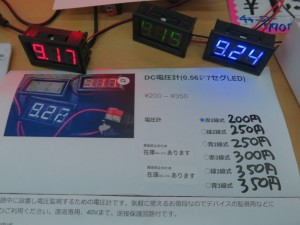

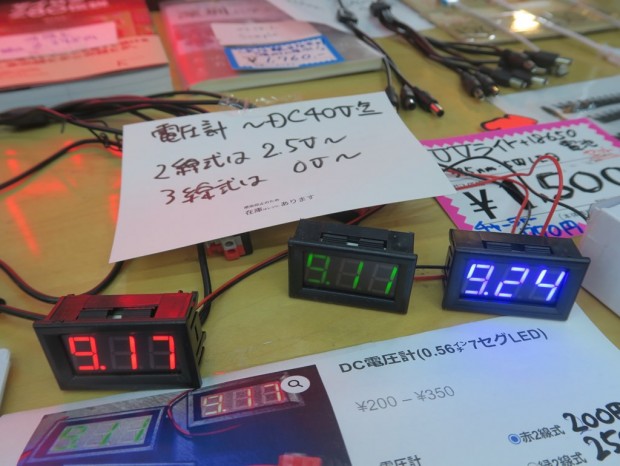

回路中に設置して電圧を監視できる、0.56インチサイズの小型電圧計。7セグメント表示のLEDを搭載しており、赤・青・緑の3色から選べる。 直流専用で、計測可能な電圧値は最大40Vまで。測定したい場所に直接取り付ける2線式と、給電が必要な3線式の2タイプをラインナップ。2線式の測定範囲は2.5～40Vで、2.5Vに達するとLEDが点灯する。
|
|
|
|
3線式は0～40V範囲の測定に対応。測定対象の電圧が3V以下の場合など、低電圧環境の場合はこちらを使用する。 いずれも測定精度は±1％程度で、消費電流は約23mA。逆極性保護回路が搭載されている。外形寸法は幅47mm、奥行き17mm、高さ29mm。
