冷却と同じく重要なストレージ収納力。ここからは「MAG FORGE 100M」のドライブベイレイアウトをご紹介しよう。メインとなるのはボトムカバー（シュラウド）内の「3.5インチストレージベイ」だろう。フロント寄りに用意されたケージタイプのシャドウベイは、2つのABS樹脂製専用トレイを装備。2台の3.5インチHDDまたは2.5インチSSDが搭載できる。
|
| コの字のシャドウベイユニットはスチール製。底面から4本のインチネジで固定されており、フロントパネルにラジエターを設置する場合は、リア方向に30mm移動ができる |
右側面のマザーボードトレイ背面を見ると、CPUクーラーメンテナンスホールの下に「2.5インチストレージトレイ」が装備されている。多くのミドルタワーPCケースではこの空きスペースを利用し、2.5インチSSDが搭載できるようになっている。最大2台のトレイが並ぶパターンだが、隣接する「RGBコントロールハブ」があるため、「MAG FORGE 100M」では1台分に留められている。スチール製の「2.5インチストレージトレイ」にはSSDをベタ置きにして、背面からネジ留めを行う仕組み。裏配線スペースも有効に利用されている。
|

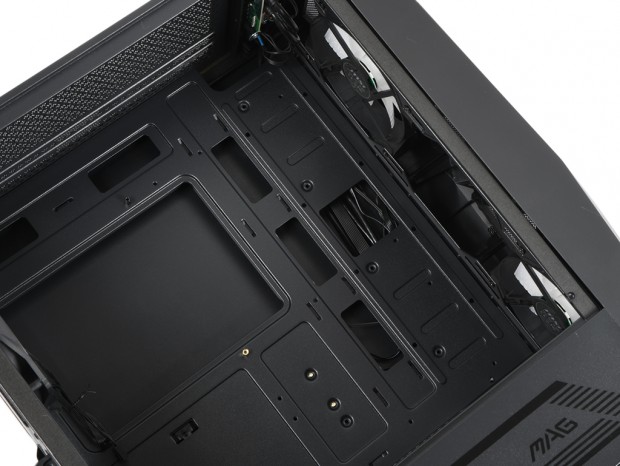

左サイド側からマザーボードトレイ右手を見ると、フロントパネルに沿って空きスペースがある。過去シャドウベイの指定席だったこの場所には、2.5インチSSDが2台縦に並べて搭載できる。独立した着脱式のトレイ等はなく、背面からネジ留めを行うシンプルな仕掛け。この位置に2.5インチSSDを搭載すれば、強化ガラス製サイドパネル越しに銘柄がアピールできる。
|
拡張スロットは全7段仕様。エントリークラスとあって、流行の垂直タイプの拡張スロットは用意がない。さらにエントリークラスを感じさせるのが、通気孔仕様の拡張スロット金具。個別にネジ留めされた独立タイプではなく、必要に応じて切り離して使用する。一度切り離した拡張スロット金具は使用できなくなるが、別途「PCI slot cover」が2本付属されているため、必要があれば塞ぐ事もできる。
|
| 拡張スロット金具の折り返し部分を側面から固定するプレートも装備。ネジ留めを外部で行う事で、グラフィックスカード有効スペースを多少なりとも稼ぐ事ができる |
ボトムカバー（シュラウド）を装備するだけに、電源ユニットはボトムレイアウトが採用されている。有効スペースは奥行き160mmまでに留められているが、隣接する「3.5インチストレージベイ」を取り外せば、奥行き200mmまでのサポートに拡大。トレードオフとしては少々バランスが悪いが、"保険として”頭の片隅に入れておきたい。
|
