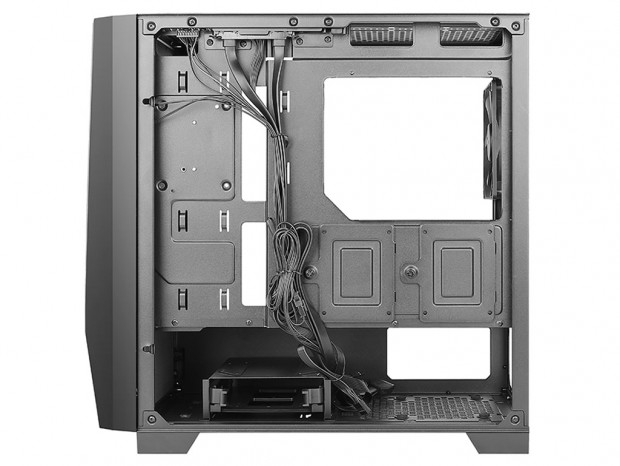

左側面が強化ガラス製サイドパネルである以上、派手なイルミネーションパーツを使わずとも、ケーブルの処理だけは見栄え良くまとめておきたい。ミニタワーで内部容積に限りがあるだけに、ケーブルマネジメントは気になる所だろう。ここではスルーホールや結束バンド固定用フックなど、要所をチェックしてみたい。 最も重要なポイントとなるのが裏配線スペースだが、Draco 10ではエリアごとに数値が開示されている。ちょうどマザーボードが載る真裏部分は25mm、フロント寄りの2.5インチSSD搭載スペース裏手付近の縦列は29.5mmをそれぞれ確保。行き交うケーブルを無理なく収納できるように計算されている。
|
| 必要箇所にはしっかりとスルーホールを用意。ただしケーブルを保護するグロメットが装着されている箇所はなかった |
|
|

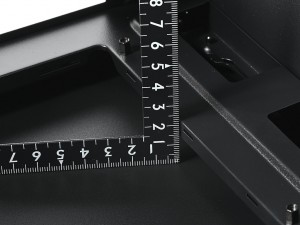

| 裏配線スペースのCPUクーラー付近は実測で約25mmとほぼ公称値通り | マザーボード右側面に沿った上下のスルーホール。高さは110mm/80mmで幅は共に25mm |
|
|

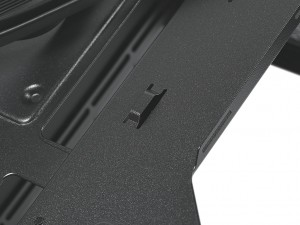

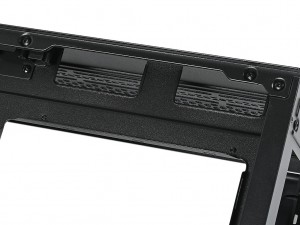

| ここはATX12V電源ケーブルやラジエター搭載ファンケーブルなどに。開口部は幅60mm、高さ25mmで2口を装備 | 要所に設けられた結束バンド固定用フックも便利に使いたい |

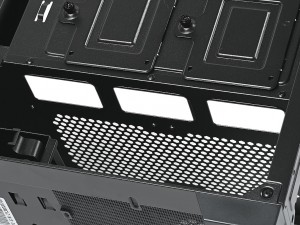

| ボトムカバー天板には幅約60mm、奥行き約35mmのスルーホールが3つ並ぶ。スイッチ類等のヘッダピンや、外部USBケーブルなどのコネクタケーブルは、最小限の露出で接続ができる |
組み込みに必要なネジ類等はアクセサリボックス（実測で100x120x20mm）に収納され、ケージタイプの2.5/3.5インチドライブトレイ内の専用トレイに載せられていた。内部構造が比較的シンプルだけに、付属品もシンプル。ことネジ類は、スタンドオフを除けば3種類で、モデル特有のネジは使用されていない。 またシンプルなのは付属品内容だけでなく、マニュアルも同様。コンパクトに折りたたまれたペラは、イラストを中心に基本的な組み立て方法のみが記されている。なおAntec製品サイトには、PDF化されたマニュアルがダウンロード可能。どれほどシンプルなのか興味のある人は確認してほしい。
|
|

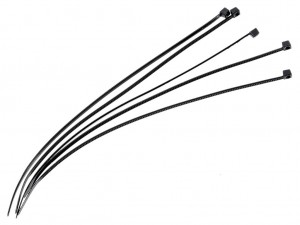

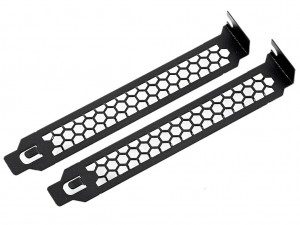

| 結束バンド(x5) | 拡張スロット金具(x2) |
|
|

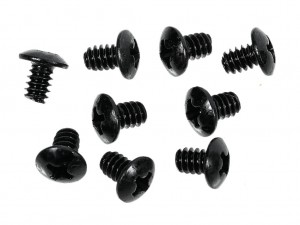

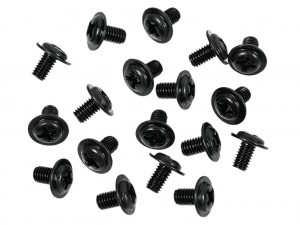

| ワッシャー付きミリネジ(x18) | インチネジ(x8) |
|
|

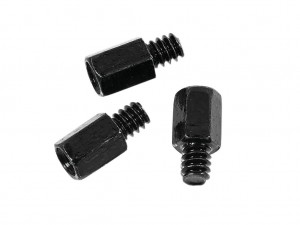

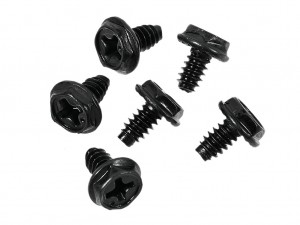

| 六角インチネジ(x6) | スタンドオフ(x3) |
| |

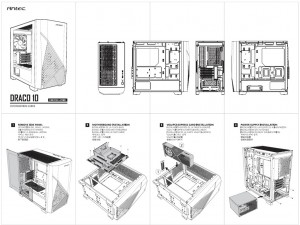

| マニュアル |
