MSI「Katana-17-B13VFK-3503JP」の内部構造

つぎは内部を見ていこう。底面パネルは13個のネジを取り外せば開けられる。ネジは一般的なプラスネジが使われており、底面パネルの取り外しは容易だ。メモリスロットはSO-DIMMを2基、ストレージ用のM.2スロットは2基用意されている。メモリスロットには16GBが2枚装着されているので増量するためには換装しなければならない。ストレージ用のM.2スロットは1基空いているので、元のストレージを残したまま容量を増やせる。メモリ、ストレージのどちらも底面パネルを開けるだけでアクセスが可能で、17.3型ノートPCということで内部は余裕のあるレイアウトだ。

【注意】自身で分解した場合はMSIの保証が切れてしまうため、パーツの増設・交換はMSI公認サポート店に依頼してほしい。

「Katana-17-B13VFK-3503JP」の内部。マザーボードは「MSI MS-17L5」が用いられている

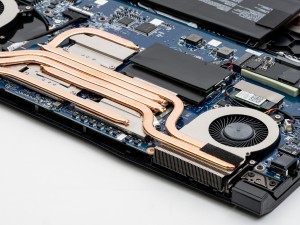

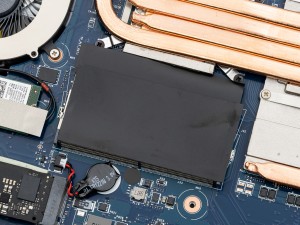

左がCPU、右がディスクリートGPU。冷却ファンは2基で、6本のヒートパイプが設置されている	メモリモジュールは絶縁シートで保護されている

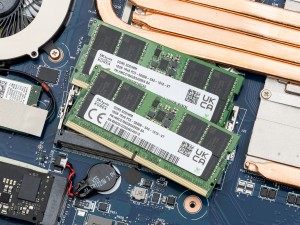

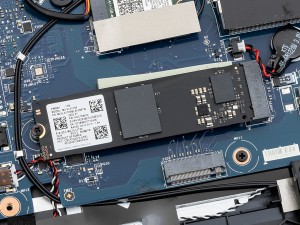

SO-DIMMスロットを2基装備。今回の貸出機にはSK Hynix製「HMCG78AGBSA095N」が搭載されていた	SSDとマザーボード基板間にはサーマルパッドが挟み込まれていた

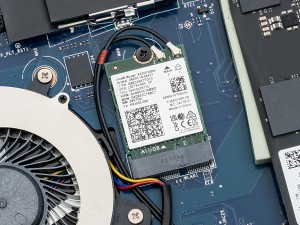

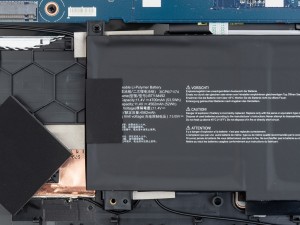

ワイヤレスネットワークカードはインテル製「AX201NGW」を搭載。Wi-Fi 6とBluetooth 5.2をサポートしている	リチウムイオンバッテリーの容量は53.5Wh/4700mAh

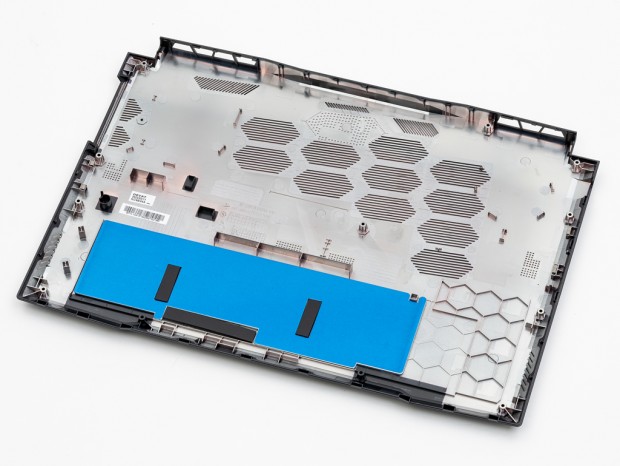

「Katana-17-B13VFK-3503JP」の底面パネル。梁やハニカム構造により剛性を高めている
