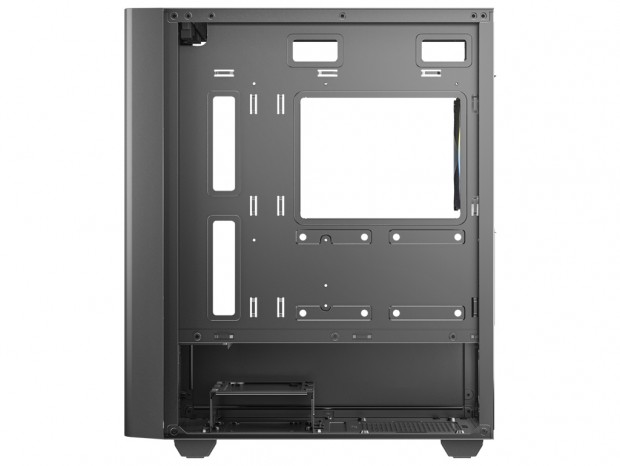

マザーボード背面に回り、NX500M ARGBの裏配線スペースを中心としたケーブルマネジメント機構を見ておこう。まず裏配線スペースは、公称値で20mmとされる。広くスペースを割くPCケースが多い中、そこは幅200mmのミニタワーPCケース。CPUクーラー有効スペース(高さ)との兼ね合いで決定する数値とあって、"十分に広い”とは言い難い。コンパクト設計だけに、ここは致し方ないだろう。
|
| 一方で、スルーホールや結束バンドを固定するフック等の装備は豊富で、これらを駆使して煩雑なケーブル類をまとめておく事ができそうだ |
|
|

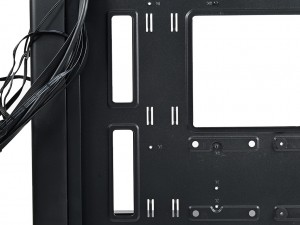

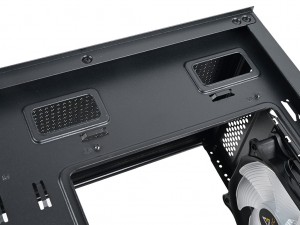

| マザーボードの右縦に沿うように設けられたスルーホールは、実測で縦約95mm、幅約23mm | 2つ並ぶ上部スルーホールは実測で幅約45mm、高さ約23mmだった |
|
|

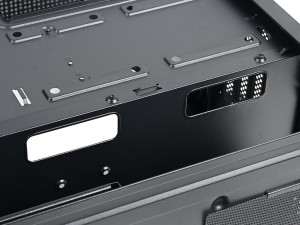

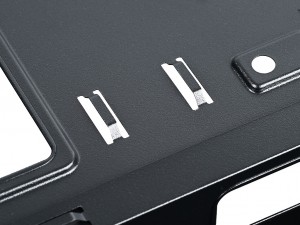

| ボトムカバーの付け根部分にも2箇所のスルーホールを装備 | 結束バンド等を固定する際に便利なフックは要所に用意されている |
| |

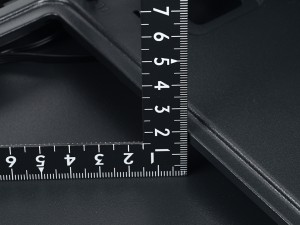

| CPUソケット付近の裏配線スペースを計測すると、実測でも約20mmだった |
最終の組み込みセッションを目前に、NX500M ARGBの付属品を総点検しておく。組み込みに使用するネジ等のパーツ類はジッパー袋に収められた状態で、配線済みケーブルと共にマザーボードトレイ裏面にワイヤーで固定されていた。ネジ類の種類と数は拡張性に比例するワケだが、そこはミニタワーPCケースとあって、ミドルタワーPCケースよりも同梱数はやや控え目な印象。モデル特有のパーツはSSDをツールフリーで固定するためのゴムブッシュの2つで、その他は自作PCにはお馴染みのネジ類で構成されていた。
|
|

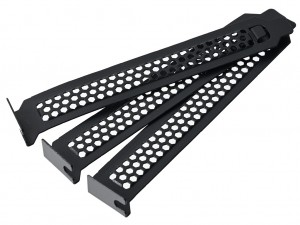

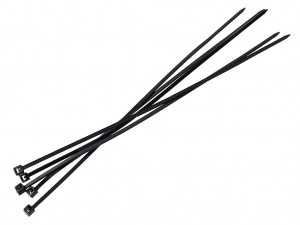

| 拡張スロット金具(x3) | Cable Tie(x5) |
|
|

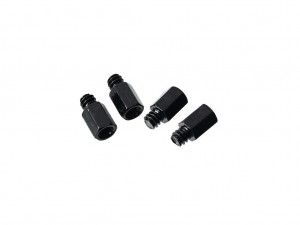

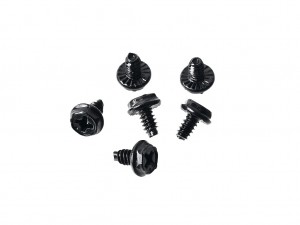

| Standoffs(x4) | Power Supply Screws(x5) |
|
|

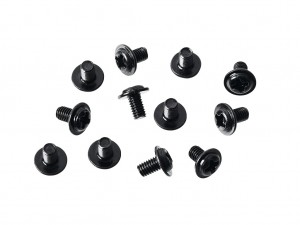

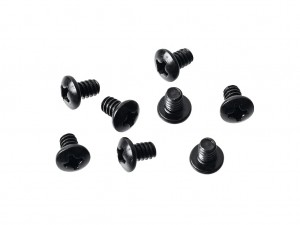

| 3.5″HDD Screws(x8) | Motherboard Screws/2.5″ SSD Screws(x12) |
|
|

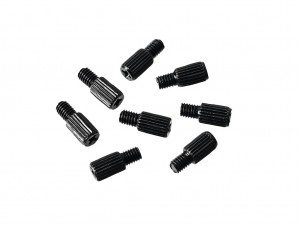

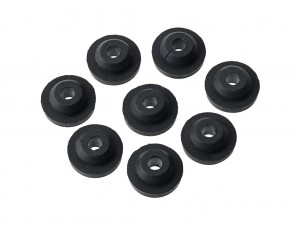

| SSD固定用ゴムブッシュ(x8) | SSD固定用ネジ(x8) |
| |

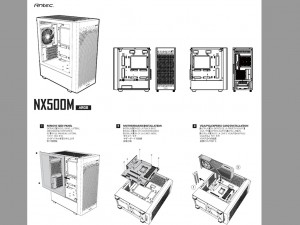

| マニュアル |
