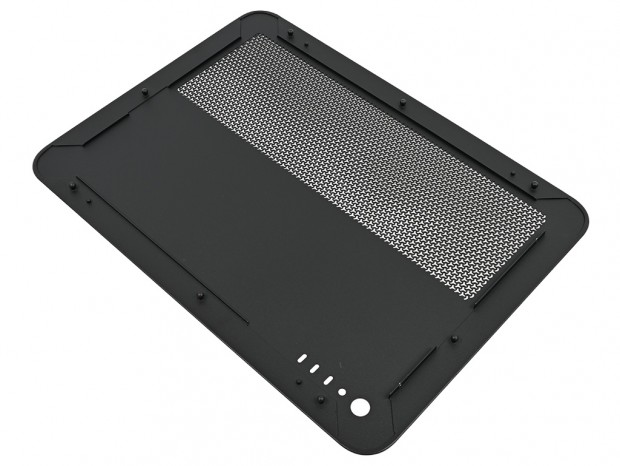

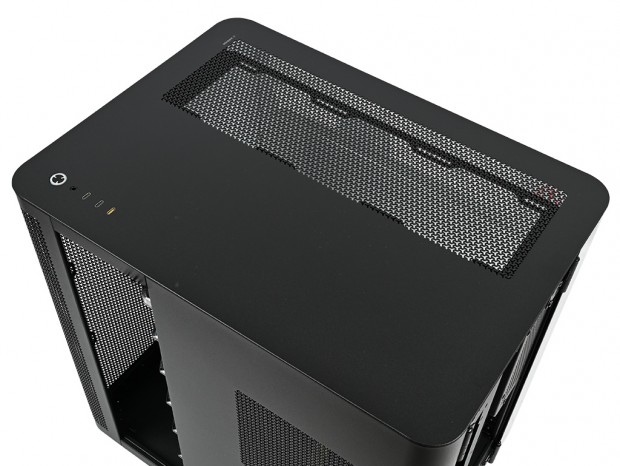

トップパネルの素材はスチール製。大きく分けて左半分が通気孔仕様で、CORSAIR製品ではお馴染みのY字が打ち抜かれたパターン「3D Yパターン」が採用されている。そして右半分は密閉状態で、手前の縦列には先ほど紹介したスイッチおよびアクセスポートが装備される。
なおシャーシへの固定はツールフリーによる着脱に対応。スチール製パネルの内側には左右各3本、前後各2本のピンが装備され、シャーシ側のキャッチにより固定されるボールスナップタイプが採用されていた。

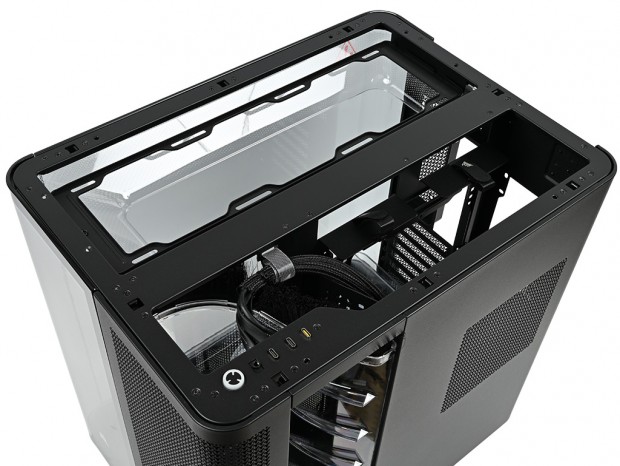

パネルサイズは実測で幅約340mm、奥行きは約465mm。このうち通気孔部は幅約130mm、奥行きは約395mmだった。四隅はアールが施され、「AIR 5400」のボディフォルムがそのまま踏襲されている。なおトップパネルを外した状態でシャーシ側を確認すると、「AIR 5400」のコンセプトである、トリプルチャンバー構造がよく分かる。

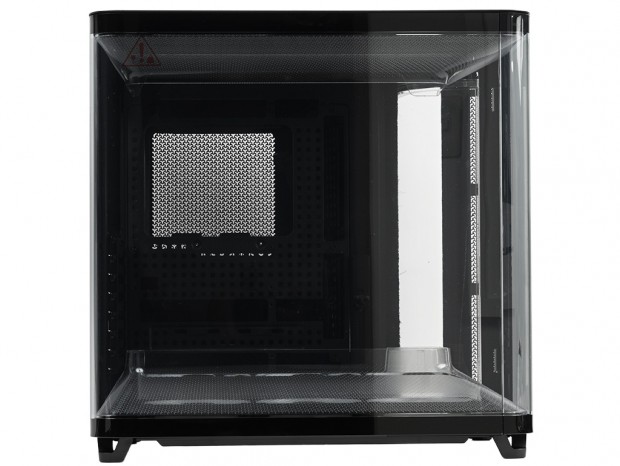

強化ガラス製左サイドパネルは
「Side Tempered Glass Panel」と名付けられている。「Front Tempered Glass Panel」からシームレスに連なり、まるで一枚パネルのように見えるのが特徴だ。いわゆる270°パノラマビュー構造は、背面コネクタマザーボードにも対応するPCケースとして、ふさわしいデザインと言えるだろう。

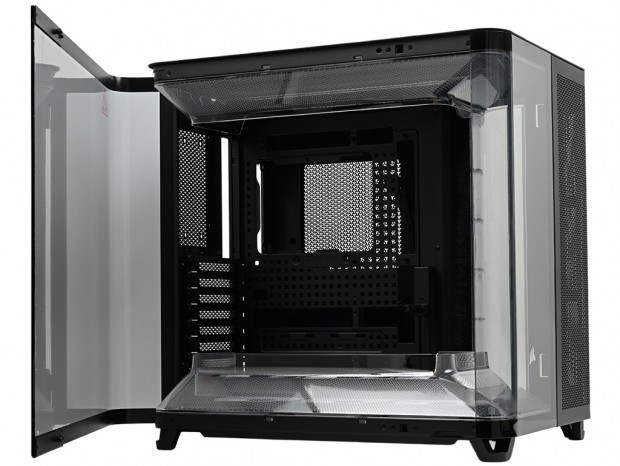

また後方の上下2箇所にヒンジがあり、開放状態にする事が可能。シャーシへの固定はお馴染みのボールスナップ式で、スムーズに開閉できる。なおパネルサイズは実測で幅約500mm、高さ約440mm。上下および後方には幅約20mmのスチール製プレートが装着され、ダメージからガラスを守るプロテクターの役割を兼ねている。
|

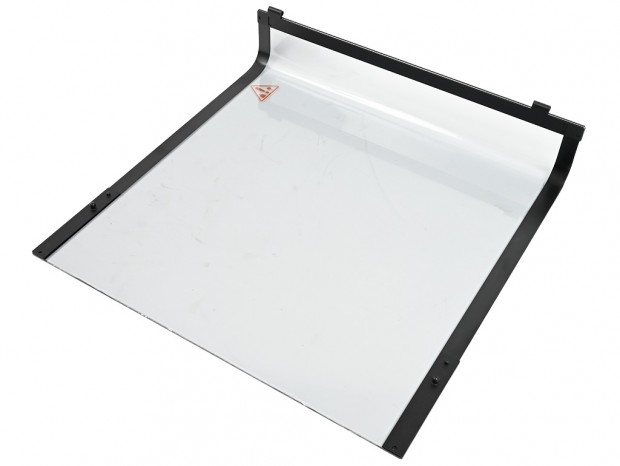

| 「Side Tempered Glass Panel」は本体から取り外しが可能。ヒンジ上部のネジを1本外し、パネルを上方向にスライドさせるだけ。組み込み作業時は大切に保管しておこう |

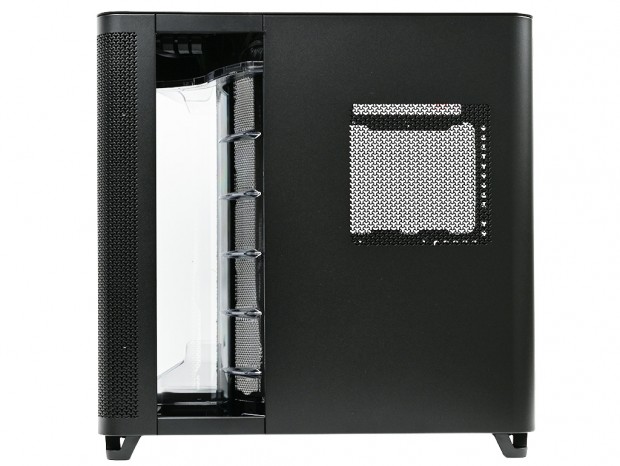

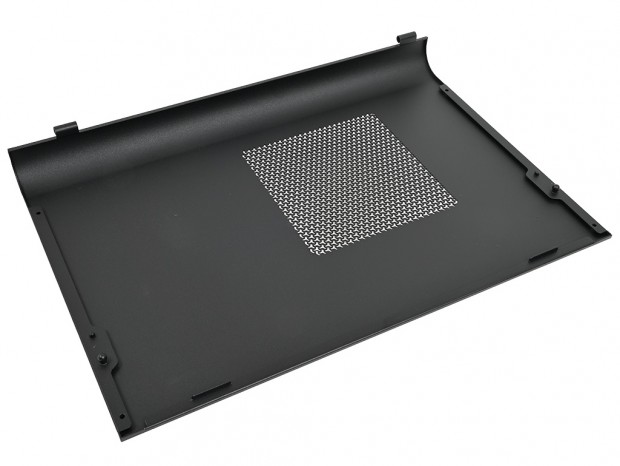

右側面はスチール製パネルが装着されている。ただ一般的なPCケースとはかなり趣が異なり、「CPU冷却チャンバー」の広い開口部があるため、パネル自体は幅約310mm、高さ約440mmと思いのほかコンパクトだ。
そして中央やや上のポジションには「3D Yパターン」の通気孔(幅約150mm、高さ約150mm)が設けられている。後方には左側面と同じく堅牢なヒンジを備え、ボールスナップ式を採用した開閉構造とした。
一見すると、フラットなスチール製パネルのように見える。しかし実際には、後方へわずかに回り込むように角部がアール状に湾曲している。四隅のアール形状はトップパネルでも確認済みだが、改めて4カ所を見比べると、「AIR 5400」がデザイン面にも強いこだわりを持って設計されていることが伝わってくる。

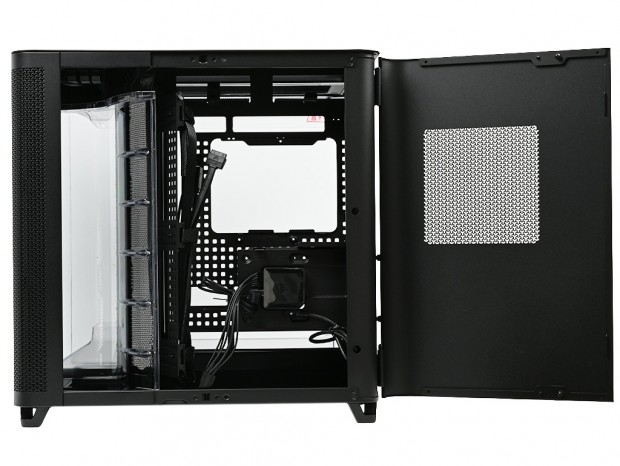

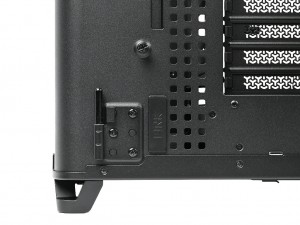

| 「Side Tempered Glass Panel」「Side Steel Panel」共に、ヒンジは後方にある。いずれも上段のネジを外し、シャーシ側に固定されている太いピンに対し、上方向へ持ち上げることでパネルの取り外しができる |

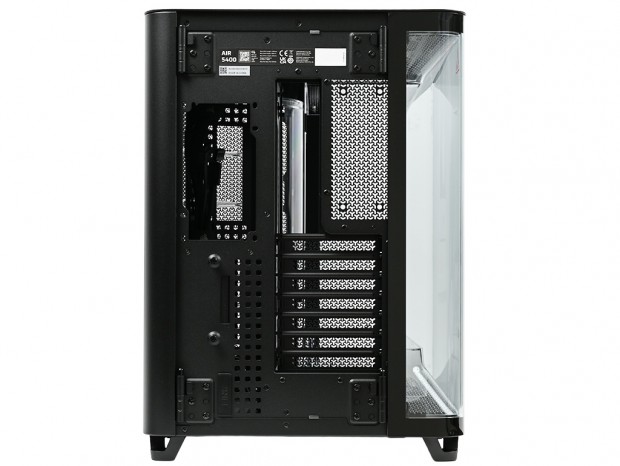

一般的なPCケースとは異なるボックス型PCケースだけに、リアパネルのレイアウトも非常に興味深い。まず目に付くのは左側面の強化ガラス製「Side Tempered Glass Panel」が後方に回り込んでいる点だ。右側面の「Side Steel Panel」よりも広い範囲で周り込み、その分だけ上段右手に設けられた冷却ファン増設用通気孔は明らかにスリムな形状になっている。さらにその左手にある開口部はマザーボードのバックパネル部にあたり、この位置がマザーボードトレイである事が確認できる。
さらに開口部から、バックパネルエリアと背中合わせの位置に電源ユニットが縦マウントされる構造であることが分かる。一般的なミドルタワーPCケースとは大きく異なる配置だが、デュアルチャンバー構造を採用する
CORSAIR「6500」シリーズでも、ほぼ同様のレイアウトが採用されている。

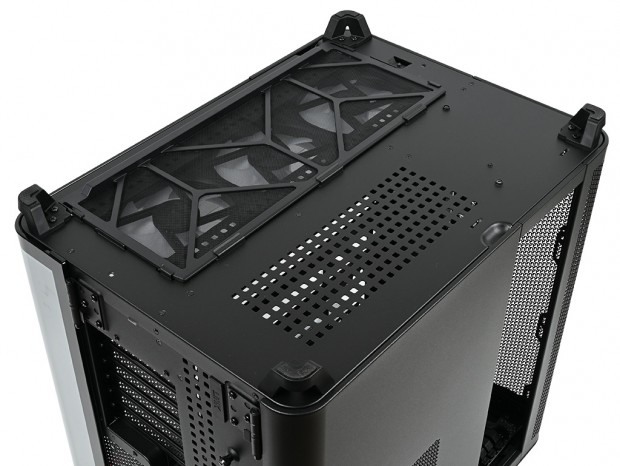

本体を逆さまにした状態でボトムパネルを確認すると、「GPU・M/B冷却メインチャンバー」エリアに該当する箇所には、3基の120mmファンが搭載されている。詳細については後ほど解説するが、これをカバーするプラスチック製のダストフィルターも装備されていた。そして「PSU・ストレージ冷却チャンバー」エリアには正方形に打ち抜かれた通気孔が設けられている。
また、四隅の台座はプラスチック製で、設置面には滑り止めラバーが装着済み。大型PCケースを支える脚としては一見華奢に見えるものの、実際には2本のネジでガッチリと固定され、安定感もある。なお台座の高さは実測で約25mm。設置面との間に吸気用の隙間を設けている。

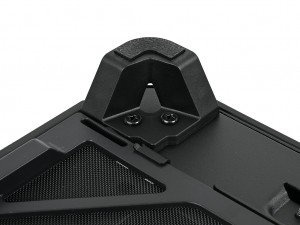

| 意外にもPCケース毎に個性のある”足元”。普段目にしない箇所だけに、見た目よりも機能性重視である事が多い。AIR 5400はV字型で、設置面積が比較的小さいながらも四隅でしっかりと本体を支えてくれる |
