歴代最も優れたケーブルマネジメント機構

ケーブルマネジメント機構には妥協しないFractal Design。新作では熟成された仕掛けが目を引く。裏配線スペースは公称30mm。ストレージ収納力や冷却機構の強化で煩雑なケーブル類が行き交うには、十分な空間と言えよう。要所にはグロメット付きのスルーホールを備え、ロゴ入り面ファスナーも計5本を装備。結束バンドを固定するフックは計16箇所に用意されている。さらにスイッチ＆アクセスポートから伸びるケーブルを、スリーブ仕様としている点にも配慮が感じられる。


マザーボードの側面に沿うようにレイアウトされたグロメット付きのスルーホールと面ファスナー	配線済みケーブルも手作業により整然と束ねられている


ボトムカバー（シュラウド）上にもスルーホールを用意	裏配線スペースは30mmを確保し、太いATX24pinケーブルもストレスなく行き来できるはずだ

「Define 7」の付属品総点検

一通りの解説を終えたところで、「Define 7」の付属品を確認してみたい。組み込みに必要なネジ類は小さな茶箱、交換用パネル「Ventilated top」および「3.5/2.5インチトレイ」は長方形の茶箱（幅610mm、奥行き330mm、厚さ60mm）に詰め込まれている。

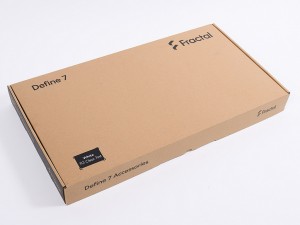

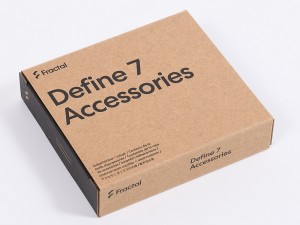

Accessory box

ちなみに使用するネジ類は、3.5インチHDD固定に使用する「Mounting Screw」以外は汎用品で代替えが利く一般的なものだった。なおマザーボードを固定する台座・スタンドオフは予めトレイに装着されているため、予備として1本が付属。ドライバーの先端に装着するソケット「Standoff Tool」も付属してくる。また、イラスト中心のマニュアルは相変わらず洗練されており、テキストを読まずして構造は理解できる。

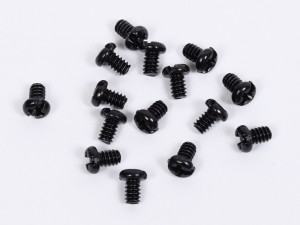

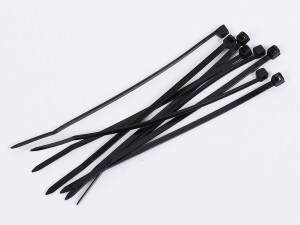

Mounting Screw(6-32)(x15)	Cable Tie(x8)

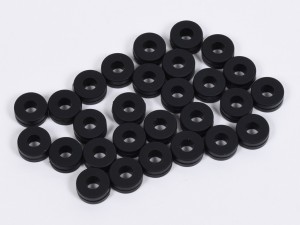

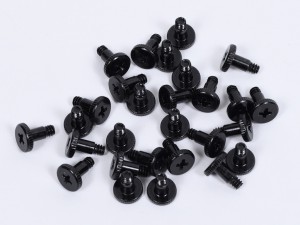

3.5” Drive Screw(x28)	HDD Dampener(x28)

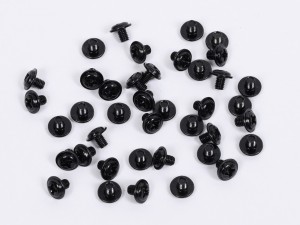

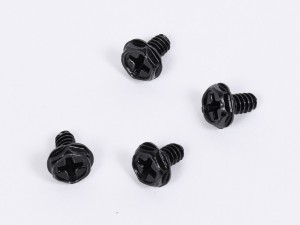

Mounting Screw (M3)(x40)	Power Supply Screw(x4)

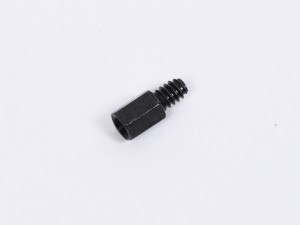

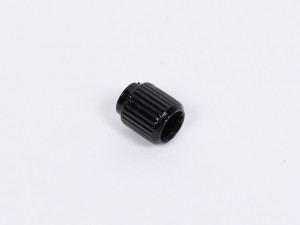

Standoff Tool(x1)	Additional motherboard standoff(x1)

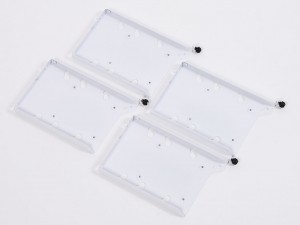

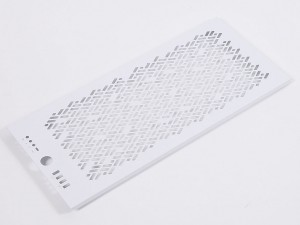

Ventilated top	3.5/2.5インチトレイ

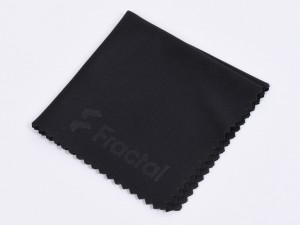

User manual	クリーニングクロス
