内部容積がコンパクトなミニタワーだけに、ケーブルマネジメント機構の役割は重要。裏配線スペースやスルーホールを上手に活用し、強化ガラス越しに露出状態になるPCケース内部の配線は、できる限りスマートに収めたいものだ。
|
右サイドパネルを外し、マザーボードトレイの裏面を確認すると、ミニタワーと言えどもミドルタワー同等のケーブルマネジメント機構が装備されている事が分かる。マザーボードの右側面に沿って設けられた長方形のスルーホールは3つで、ATX12V電源ケーブルやラジエター搭載冷却ファンのケーブル配線に便利な上部のスルーホールも2つ用意されていた。さらにボトムカバー天板にもスルーホールがあり、要所には結束バンド等を掛けるフックも確認できた。
|
|
| 主要なケーブルが行き交うマザーボード周辺（右側面と上部）には、要所にスルーホールを用意 | |
|
|

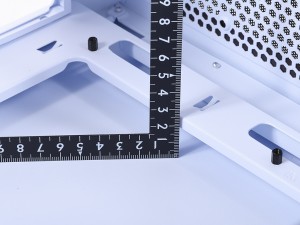

| ボトムカバー天板のスルーホールは、冷却ファンや各種ピンヘッダへのケーブルに便利。なお裏配線スペースは、CPUソケット裏部分で実測約25mmだった | |
組み込みセッションに入る前に、「S100 TG Snow Edition」の付属品を総点検しておこう。組み込みに必要なネジ類などはひとまとめにシュリンク包装され、結束バンド等と共にジッパー袋に詰め込まれていた。 主に使用するネジは3種類。マザーボードのスタンドオフ固定や2.5インチSSD固定用「Screw M3 x 5mm」、3.5インチHDD固定用「 Screw #6-32 x 5mm」、そして多くは電源ユニットに付属する「Screw #6-32 x 6mm」だ。他に、予備のスタンドオフや、冷却ファン固定用のテーパーネジ「Screw T5 x 12mm」、結束バンド「Cable Tie」、ブザーや拡張ブラケットが同梱されていた。なおマニュアルは日本語表記付きのマルチランゲージタイプで、Thermaltake製品サイトではPDFファイルも公開されている。
|
|
| Screw M3 x 5mm（18） | Screw #6-32 x 5mm（8） |
|
|
| Screw #6-32 x 6mm（4） | Stand-off #6-32 x 6mm（3） |
|
|
| Screw T5 x 12mm（8） | Cable Tie（10） |
|
|
| Buzzer（1） | 拡張ブラケット（2） |
| |
| マニュアル |
