計算された「DP502 FLUX」のケーブルマネジメント機構

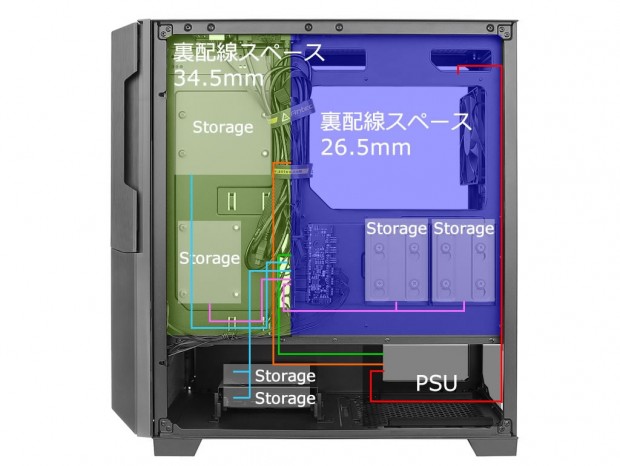

「DP502 FLUX」のケーブルマネジメント機構は兄弟モデル同様、細部にわたりシミュレーションができている。まずはAntecによる"推奨裏配線図”をご覧頂きたい。

これは、製品サイトで開示されているストレージ搭載位置とケーブルマネジメント、それぞれの位置関係と推奨ケーブルマネジメントを合算したものだ。ケーブルマネジメントの主となる、マザーボードトレイ背面のエリア別有効スペースと、電源ユニットから伸びるケーブルを無駄なく配線するための経路が記されている。おおよそ想定通りだが、ここまで詳細に記す事は珍しく、いかにAntecが製品に対して自信を持っているかの表れとも言えよう。特に自作PCのライトユーザーなら参考になるはずだ。

Antec「DP502 FLUX」の付属品総点検

ここでAntec「DP502 FLUX」の組み込みに必要なネジ類など、付属品をご紹介しよう。ネジ類等はひとまとめにビニール袋に詰め込み、アクセサリBOXに収められている。使用するネジは、マザーボードやSSDを固定するミリネジや、電源ユニットや拡張スロット固定用インチネジなど、自作PCにはお馴染みのものばかり。モデル特有のネジと言えば、逆回転ファン固定用のネジのみで、いずれも代用が利く。その他、ケーブルマネジメントに便利なAntecロゴ入り面ファスナーと結束バンドの実用品も忘れてはいない。なおマニュアルは基本的な組み込み手順通りに、図入りで解説。PDFデータは製品サイトよりダウンロードができる。


ミリネジ ※マザーボード/SSD固定用	インチネジ ※電源ユニット/拡張スロット用


スタンドオフ	冷却ファン固定用ネジ（フロント/トップ/リア）


逆回転ファン固定用ネジ	逆回転ファン（120mm）


Antecロゴ入り面ファスナー	結束バンド

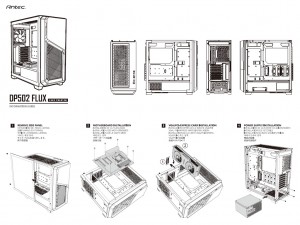

マニュアル
