MSI「Creator 400M」で実際にPCを組み込んでみる

最終セッションでは「Creator 400M」で実際にPCパーツを組み込んでみよう。まずは傷をつけないよう、強化ガラス製左サイドパネルと右サイドパネルを取り外しておく。ちなみにフロントの開閉ドアだが、本体を横や斜めの状態にするだけで、意図せず勢いよく開いてしまう可能性がある。主要部分の組み込み時には不要だけに、作業時はフロントパネルも取り外した方が無難だろう。ちなみに筆者は横着なので、養生テープを開閉ドアの上中下、計3箇所に貼り付けて作業を行った。

マザーボードを搭載してみる

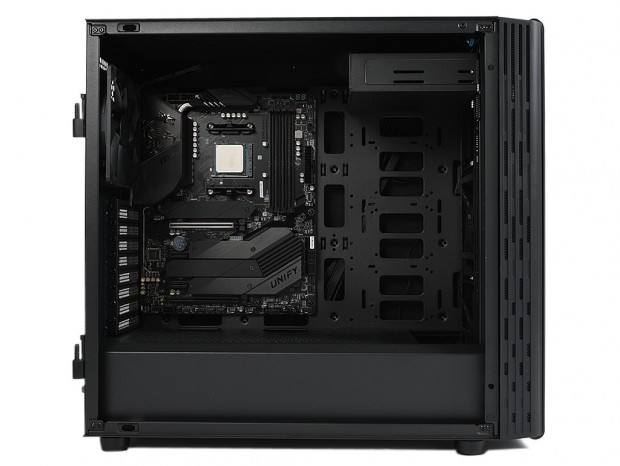

何はともあれ、まずはマザーボードを組み付けてみよう。搭載テストには近頃のPCケース検証では常連のMSI「MEG B550 UNIFY」を使用。基板サイズは304mmx244mmで、恐らくこのPCケースで最も選択されるであろうATX規格を用意した。 マザーボードトレイに予め装着されているスタンドオフは、内径がミリ。付属のミリネジ合計9本を使い、上段・中段・下段各3箇所をネジ留めしていく。そもそも左サイドパネル側の開口部が広く、作業はし易い部類だろう。誰もがよく使う長さのドライバー1本で、全てのネジが固定できた。なお搭載後のクリアランスを計測してみると、マザーボード上部からトップパネルまでは約50mm、右側面からフロントパネルまでは約195mm、下部からボトムカバーまでは約20mmそれぞれ確保できている。

CPUクーラー有効スペースとメンテナンスホール

マザーボードを取り付けたところで、CPUクーラーの有効スペースと、CPUクーラーメンテナンスホールのカットサイズと装着後の様子を目視しておく。 「Creator 400M」のCPUクーラー有効スペースは、高さ180mmまで。例によってレーザー距離計をCPUの上に設置。サイドパネル位置に赤いテープを張り、CPU上空のスペースを計測してみたところ、デジタル表示は公表値よりも5mmほどプラスの185mmを示した。通常、有効スペースは若干余裕をみた数値が開示されるものだが、今回の計測では左サイドパネルの厚さ分を考慮する必要がある。自慢の積層強化ガラス製左サイドパネルは厚さ5.38mmとされているため、実際には誤算範囲としてほぼ公称値通りという計算だ。

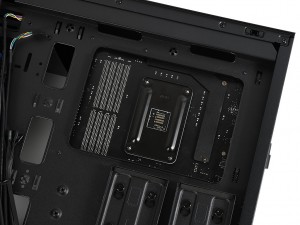

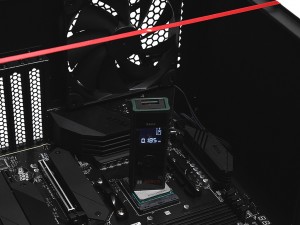

計測にはサイドパネルに見立てた赤いテープを使用。これに距離計のレーザーを照射する	CPUクーラーメンテナンスホールは実測で幅約200mm、縦約140mmだった

電源ユニットを搭載してみる

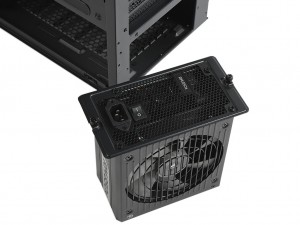

有効スペース最大225mmのボトムカバー内部に、電源ユニットをマウントしてみる。搭載テストには奥行き160mmのモデルを用意。まずは背面にハンドスクリューで固定されている枠を取り外し、これにインチネジ4本で電源ユニットをネジ留め。電源ユニット付きの枠を元の位置に戻せば、搭載は完了する。特にフルモジュラー型電源ユニットの場合、外枠を使う固定式は前方へ本体を引き出せるため、容易にケーブルの抜き挿しができる。後の増設やメンテナンス時にも便利で、実に扱い易い。

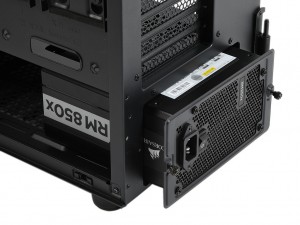

外枠固定式は前後のスライドができるため、背面のコネクタ部にアクセスがしやすい。いっそのこと全てのPCケースでこのタイプを採用してほしいくらいだ

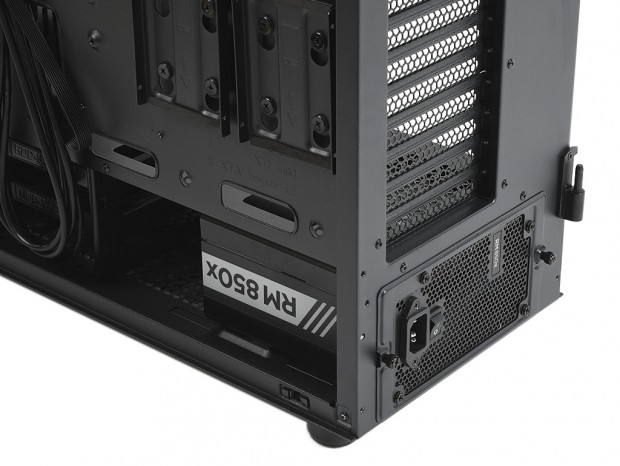

奥行き160mmの電源ユニットを搭載すると、隣接するケージタイプの2.5/3.5インチシャドウベイユニットまでは残り約100mm。あまったケーブルの置き場として十分なスペースが確保できる
