「MasterBox NR200P Sakura Limited Edition」を使って実際に組み込んでみる

ここからはいよいよ実機を用いた、組み込みセッションをお届けする。外装はさくら柄で可憐だが、内部はハイエンド構成にも対応する設計がウリ。このアンバランスな点を楽しみながら、複雑な組み込み方法をポイント別に解説する。

Mini-ITXマザーボードを搭載してみる

マザーボードの搭載テストには、Mini-ITX規格（幅170mm、縦170mm）のGIGABYTE「B550I AORUS PRO AX」を用意した。ちなみに「MasterBox NR200P Sakura Limited Edition」はMini-DTXにも対応。選択肢は限られるが、エルミタでは以前ASUS「ROG Crosshair VIII Impact」の詳細検証を行っている。ご覧頂くことで、おおよそのサイズ感が掴めるだろう。

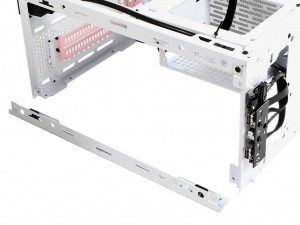

左側面上部のフレームは、4本のネジでメインシャーシに固定されているため、組み込み時は一旦外しておくと実に作業がしやすい

搭載は事前に装着済みのスタンドオフ（台座）に、付属のマザーボード固定用ネジで4箇所を固定するだけ。ちなみにCPUクーラーメンテナンスホールの備えもあるため（後述）、CPUクーラーは後ほど搭載すればいい。実際にMini-ITXマザーボードを搭載させてみると、実に奥行きの半分を占有している事が分かる。

CPUクーラー有効スペースはシーンにより3パターン

CPUクーラー有効スペースは、高さ155mmまで。空冷の場合、2020年10月に国内市場でも販売が開始された、「Hyper 212 EVO V2」（型番：RR-2V2E-18PK-R1）が高さ154mmだけに、数値上では搭載ができる計算だ。 ただし注意したいのは、強化ガラス製サイドパネルに付け替えた場合、ガラス厚の関係で有効スペースは高さ153mmまでに制限されてしまう。さらにグラフィックスカード垂直マウントを選択すると、高さ76mmまで極端にクリアランスが窮屈になる。こうなるとヘッドが低い水冷構成を選ばざるを得ない。スペック表にもある通り、「NR200P Sakura」には3通りのCPUクーラー有効スペースが存在する。構成パーツを選択する際に、必ず知っておかなければならない。

さくら柄の強化ガラス製サイドパネルに換装すると、グラフィックスカードは垂直マウントにしたくなる。このパターンでは有効高76mmとなり、オールインワン型水冷ユニットが必須になってくる

CPUクーラーメンテナンスホールは、幅約145mm、高さ約145mmの正方形。検証用マザーボードのバックプレートがきれいに露出できている事が分かる

SFX規格電源ユニットを搭載してみる

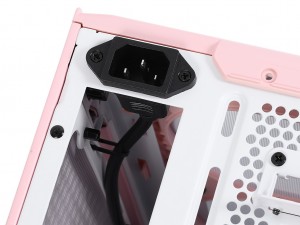

電源ユニットの搭載テストには、Cooler Master「V750 SFX GOLD」（型番：MPY-7501-SFHAGV-JP）を用意した。製品名からも分かる通り、80PLUS GOLD認証取得のSFX規格で、外形寸法は幅100mm、奥行き125mm、高さ63.5mm。92mmファンを搭載するフルモジュラータイプだ。 搭載手順は、上部のフックと下部2本のネジで固定されている電源ユニットブラケットを取り外し、「V750 SFX GOLD」をインチネジ固定。これを元に戻せばいい。なおリア上部左に設置されている3pin AC電源インレットからは、内部中継ケーブルが配線されている。長さは約450mmで、「V750 SFX GOLD」の3pinコネクタに接続する必要がある。

電源ユニットブラケットへの固定は、一般的なインチネジ4本を使用。3pin AC電源インレットから伸びる中継ケーブルの接続を忘れずに
