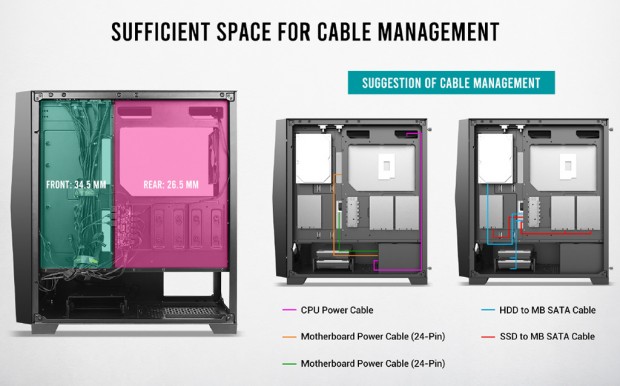

FLUXシリーズのケーブルマネジメント機構はよく考えられている。マザーボードトレイの要所に設けられたスルーホールをはじめ、ケーブルを束ねる面ファスナー、結束バンドを固定するフック等、ひと通りの装備は揃っている。また裏配線スペースは2つのエリアに分かれ、マザーボード搭載エリア付近で26.5mm、フロント寄りで34.5mmの空間を確保。製品サイトには、各ケーブルの理想的なレイアウトが図で示されている。必ずしもそれ通りにする必要はないが、無駄のない配線である事は明らかだ。
|
|

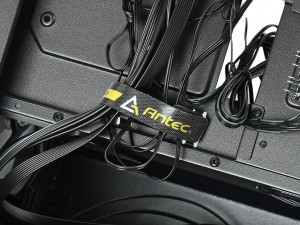

| マザーボードに沿って設けられたメインのスルーホールは幅約25mm、縦約90mm | Antecロゴ入りの面ファスナーは2本が配線済み |
|
|

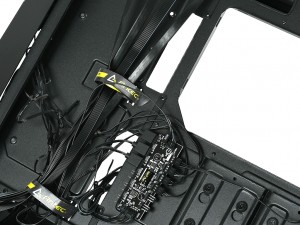

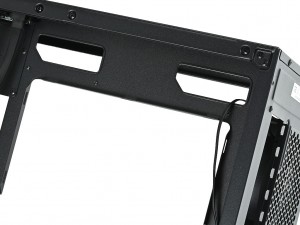

| ATX補助電源ケーブルやラジエター搭載ファンのケーブル配線に便利なスルーホールは幅約70mm、縦約25mm | フロント標準ファンの電源ケーブルは、裏配線に通ずるスルーホールを経由 |
|
|

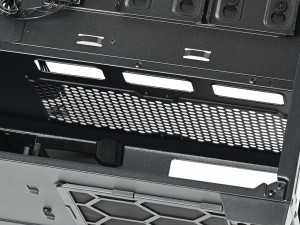

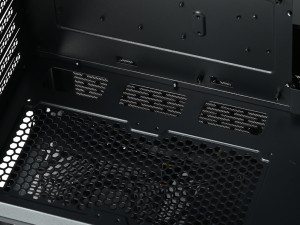

| ボトムカバーの付け根部分にも3つのスルーホール（幅約58mm、縦約25mm）を装備。ピンヘッダ等の配線に便利 | |
解説セッションのラストは、付属品の総点検だ。組み込みに必要なネジ類は、透明な袋へひとまとめに詰め込まれ、Antecロゴ入りのアクセサリBOX（白箱）に収められていた。ネジ類は逆回転ファン固定用ネジを除けば、自作PCでは見慣れたものばかり。種類別に個包装されていなくても、必要なネジはすぐに見つける事ができるだろう。 なお、これらを詰め込んだアクセサリBOXは、幅のみ3.5インチHDDに見立て、ケージタイプの2.5/3.5インチドライブベイユニットの専用トレイに収納。120mm逆回転ファンは別の箱に収められ、ボトムカバーの天板に結束バンドで固定された状態で出荷される。
|
|

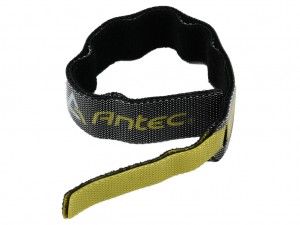

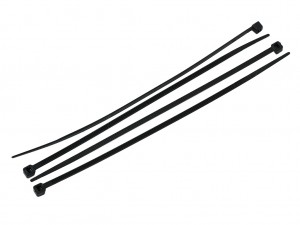

| 結束バンド | Antecロゴ入り面ファスナー |
|
|

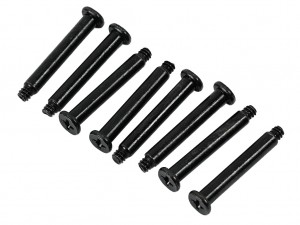

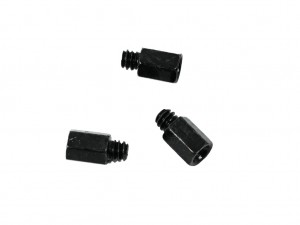

| 逆回転ファン固定用ネジ | スタンドオフ |
|
|

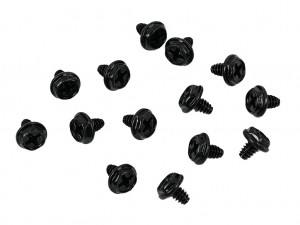

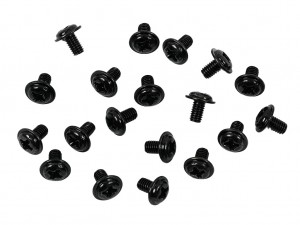

| インチネジ ※電源ユニット/拡張スロット用 | ミリネジ ※マザーボード/SSD固定用 |
|
|

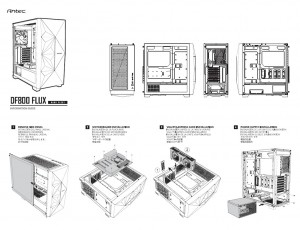

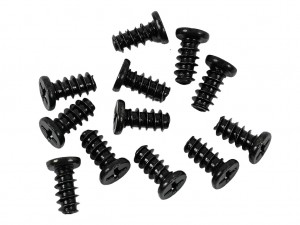

| 冷却ファン固定用ネジ | マニュアル |
