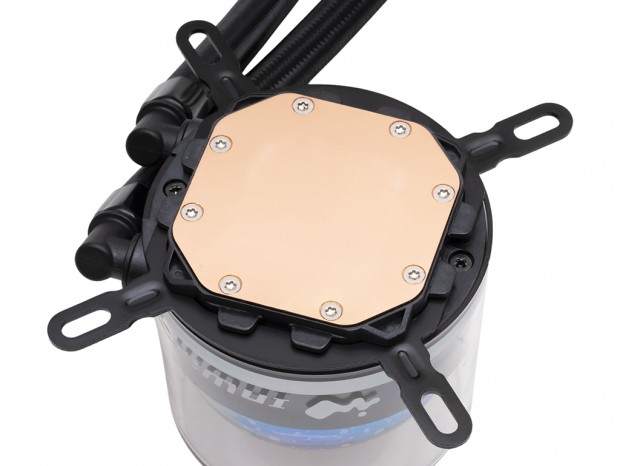

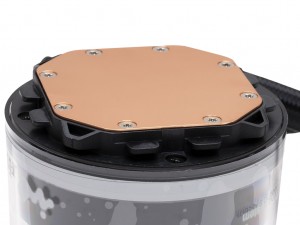

| マウンティングブラケットは、ウォーターブロックの溝に挿し込んで固定する | |
|

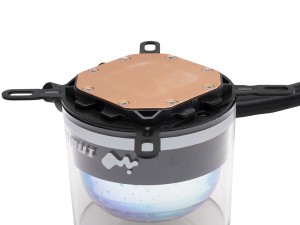

| しっかりとマウンティングブラケットを差し込み、ズレないのを確認しよう |
|
|

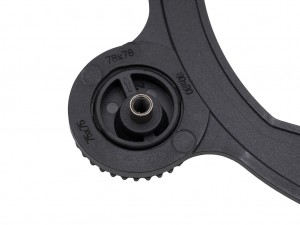

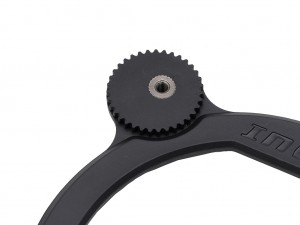

| バックプレートのネジ位置を調節。LGA1700は、歯車形状部を回して「78×78」の位置に矢印を合わせる | |
|
|

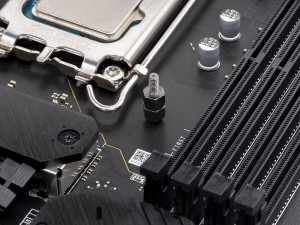

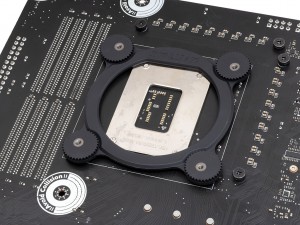

| バックプレートを装着。マスキングテープを使って軽く押さえておくとスタンドオフを取り付けやすい | Intel LGA1700用スタンドオフをバックプレートに取り付ける |
|

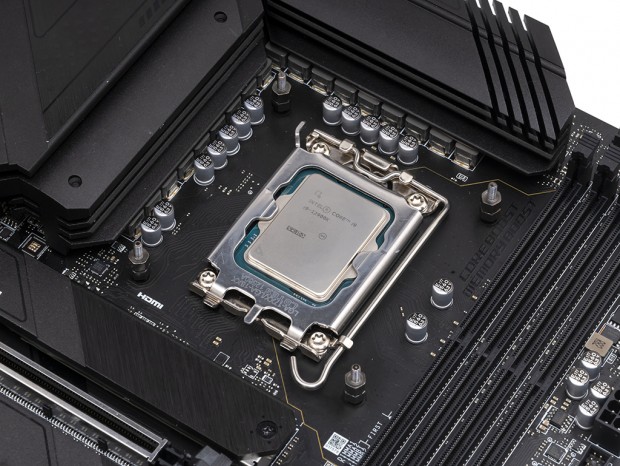

| Intel LGA1700用スタンドオフを4本取り付ければウォーターブロックの固定準備が完了 |
|
|

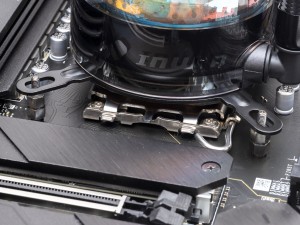

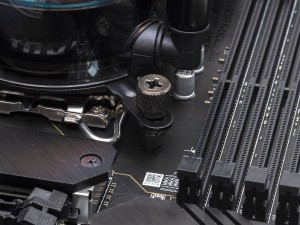

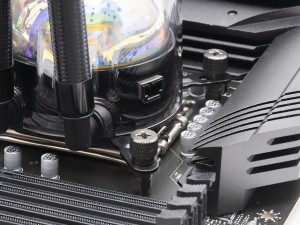

| スタンドオフの凸ネジに、マウンティングブラケットを取り付けたウォーターブロックをはめる | 4カ所につまみネジを仮締め。対角線上のネジを均等に締めいく |
|
|

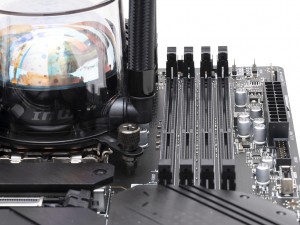

| ウォーターブロックの3pin LED制御コネクタは、マザーボードトップのVRMヒートシンク側にくる | ウォーターチューブのIn/Out部はメモリスロットと干渉する心配はない |
