ケーブルマネジメント機構

Fractalのケーブルマネジメント機構には定評がある。歴代モデルから積み重ねた実績をもとに、ハイエンドから普及価格帯まで分け隔てがない点も特徴だろう。ミニタワーのPop Mini Silent TGも例外ではなく、構成パーツの配置に合わせた設計が見て取れる。

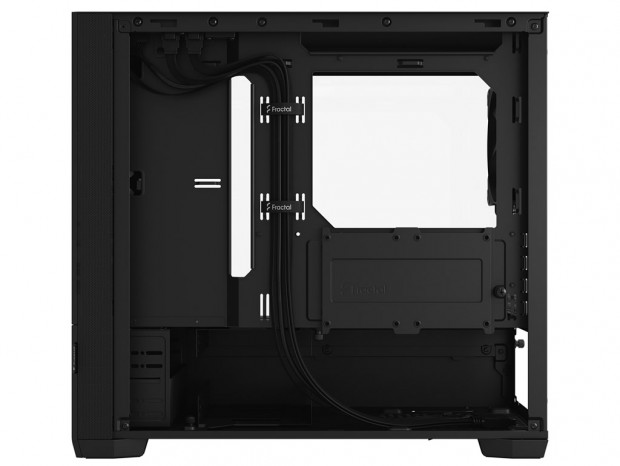

ボトムカバー内部の空きスペースと要所に設けられたスルーホールを利用すれば、無駄のないケーブルマネジメントが構築できる

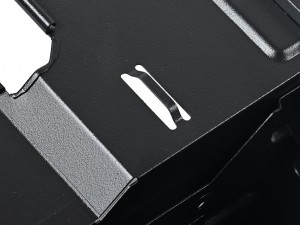

最も大きなスルーホールは幅約20mm、長さ約180mm。グロメットの装備はないが断面は丁寧に加工されている	要所に設けられた結束バンド固定用フック

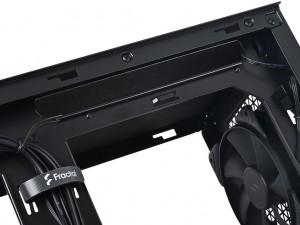

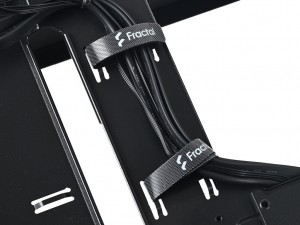

Fractalロゴ入りの面ファスナー(2本)はお馴染みの装備品	ボムカバーの端にも2つのスルーホールを用意。ピンヘッダ等の配線に利用できる

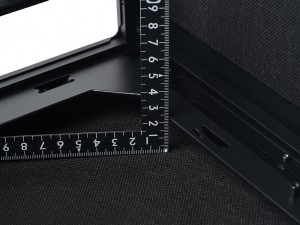

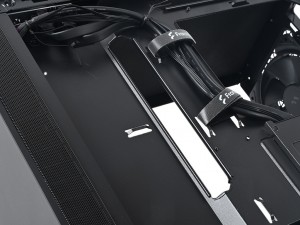

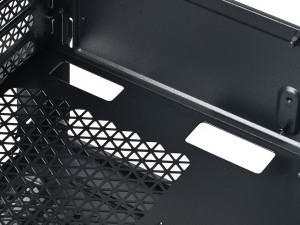

ATX補助電源ケーブルなどを通すスルーホールは高さ約20mm、幅約180mm	CPUソケット付近の裏配線スペースは公称19mmに近い実測約20mmだった

Fractal Design「Pop Mini Silent TG」の付属品総点検

ここで付属品をチェックしておこう。Pop Mini Silent TGの組み込みに必要なネジ類は、種類別にパッケージされ、結束バンド等と共にジッパー袋に収納。出荷時は、配線済みアクセスポートおよびスイッチ類のケーブルにワイヤーで固定されていた。モデル特有のネジは「3.5” Drive Screw」と、組み合わせて使用する「Hard drive damper」くらい。種類も最低限で、組み込み易さをアシストしている。なお多言語化されたマニュアルは、ジッパー袋に収められた状態で、本体の上に載せるような格好で梱包されていた。Fractal Designのマニュアルは定評で、イラストを見ているだけで詳細が分かるほど作り込まれている。製品サイトからPDFデータがダウンロードできるため、"Fractal Design未経験者”は是非一度ご一読をオススメしたい。

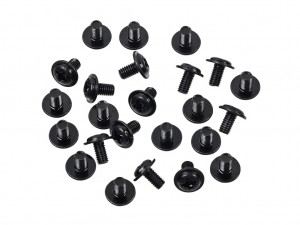

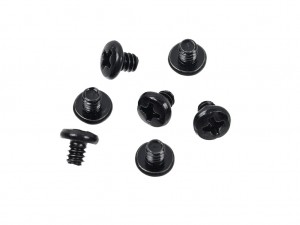

Mounting Screw (6-32)x7	Mounting Screw (M3)x24

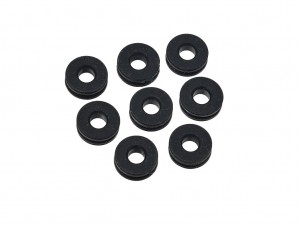

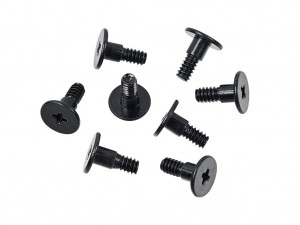

3.5” Drive Screw x8	Hard drive damper x8

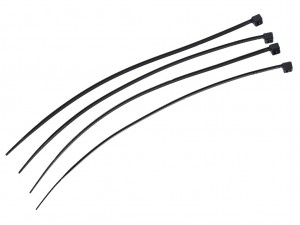

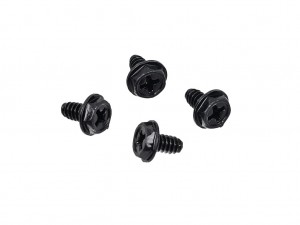

Power Supply Screw x4	Cable Tie x4


マニュアル

Fractal Design「Pop Mini Silent TG」を使って実際に組み込んでみる
