凝ったケーブルマネジメント機構

組み込み易さの目安となるケーブルマネジメント機構。筆者のような不器用なユーザーでも、要所に設けられたスルーホールや面ファスナーを利用すれば、思いのほかケーブル配線を上手に仕上げることができる。特に裏配線スペース(公称28mm)は重要で、自作をアシストしてくれる仕掛けが数多く用意されていた。

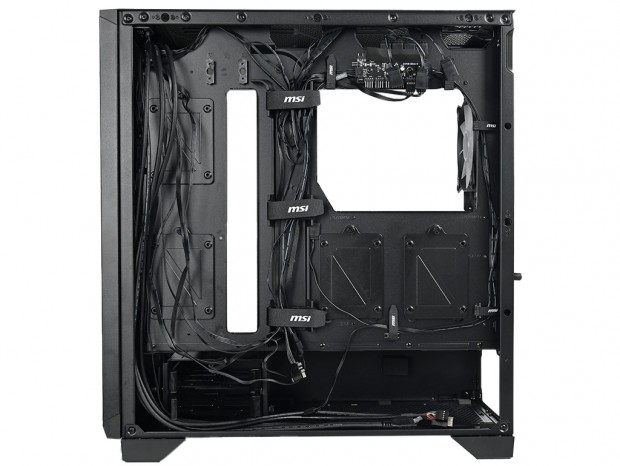

出荷時の裏配線スペース。既に多くのケーブルが配線されている事が分かる

中でもケーブルカバーの存在はトピックだろう。既に紹介済みの装備品は、マザーボード右端に沿った格好で用意され、ケーブルカバーに隠れた裏手には大型スルーホール(幅約35mm、縦約280mm)が設けられている。ATX24pinケーブルはもとより、マザーボードに直接接続するデバイスのケーブルをストレスなく配線できる事は大きなメリットに違いない。そしてこの往来を隠すケーブルカバーは、魅せるPCケースを主張する重要なアイテムになっている。

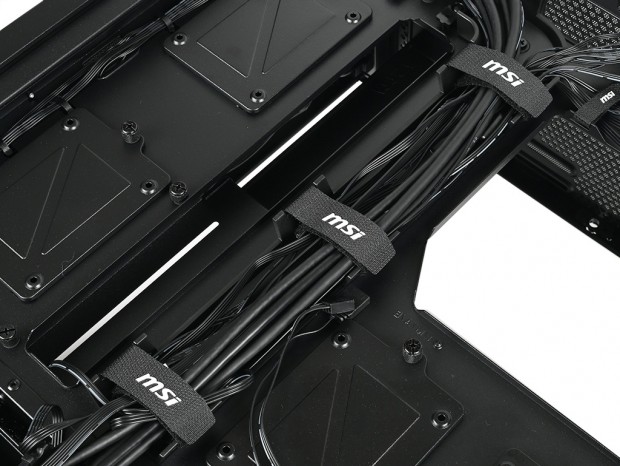

マザーボード右端に沿うようにロゴ入り面ファスナー3本を装備。左隣のスルーホールはケーブルカバー裏手にあたる

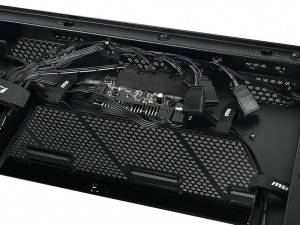

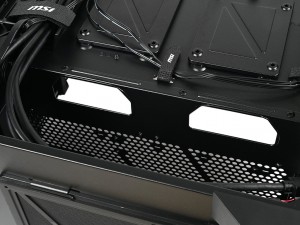

ATX補助電源ケーブルやラジエーター搭載ファンのケーブルが行き交う事になる上部のスルーホール	マザーボード下部にレイアウトするピンヘッダへの近道となるスルーホール

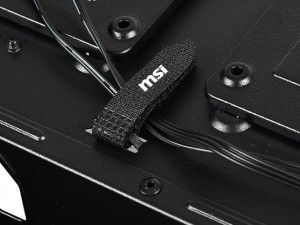

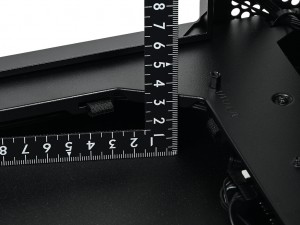

小振りなロゴ入り面ファスナーは主に後方のケーブル配線をアシストする	CPUソケット真裏から裏配線スペースを実測すると、およそ公称通りの数値が確認できた

MSI「MPG GUNGNIR 300R AIRFLOW」の付属品総点検

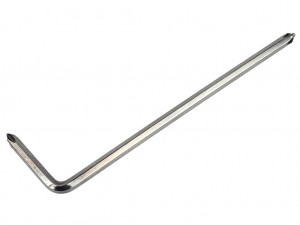

MPG GUNGNIR 300R AIRFLOWの内外装ひととおりのチェックを終えたところで、付属品をご紹介したい。モデル特有の仕掛けがふんだんなミドルタワーPCケースだが、組み込み時に使用するネジ類に限っては種類も最低限。おおよそ使用用途が想定できるものに限られている。 なかでも説明が必要であろう「L-shaped Screwdriver」は垂直GPUブラケット搭載時にグラフィックスカードを固定するためのもの。「Stand-off #6-32 6.5mm」はライザーケーブルを固定する際に使用する台座で、「Screw #6-32 6mm」は3.5インチHDDをプラスチック製専用トレイに装着した際、HDDケージ側面からネジ留めできる補強用として使用する。なお紙ベースのマニュアルは付属しておらず、製品サイトからダウンロードして閲覧できるPDFデータが公開されている。

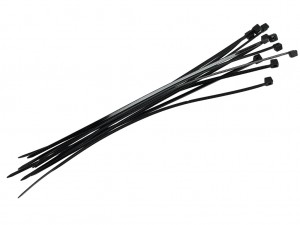

Cable ties(x10)	L-shaped Screwdriver(x1)

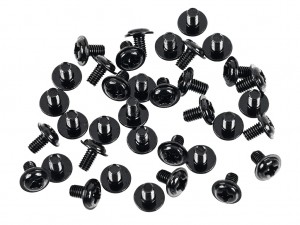

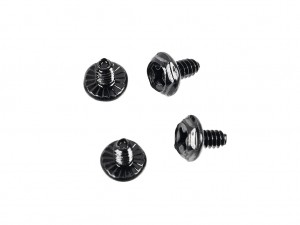

Screw M3 5mm(x35)	Screw #6-32 6mm(x4)

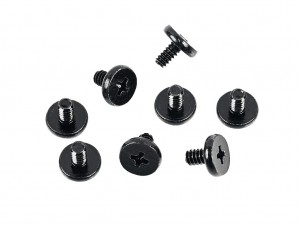

Screw #6-32 6mm(x4)	Screw #6-32 7.5mm(x8)

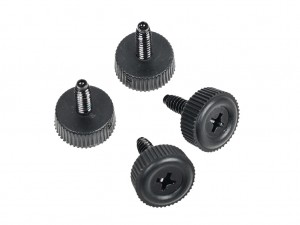

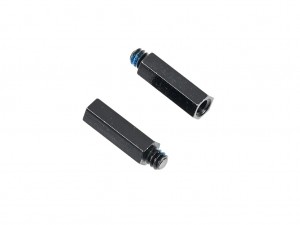

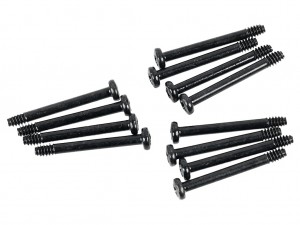

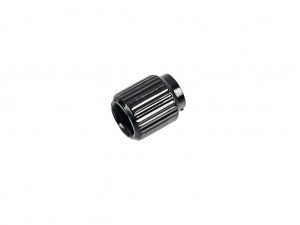

Screw #6-32 30mm(x12)	Stand-off #6-32 6.5mm(x2)

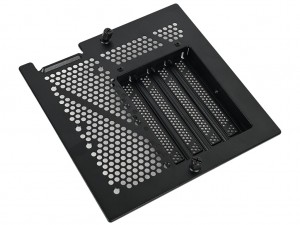

Stand-off Mounting Tool(x1)	垂直GPUブラケット(Vertical graphics card bracket)(x1)

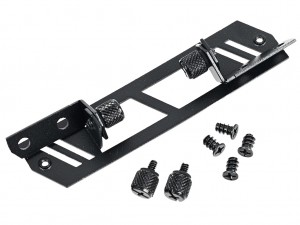

80mm/120mm fan mounting kit(x1)
