続いて今回テストに使用するSocket AM5マザーボードへの搭載手順を紹介しておこう。
|
|

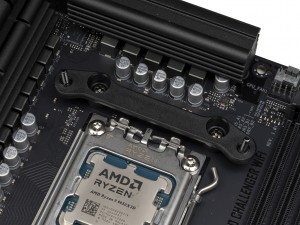

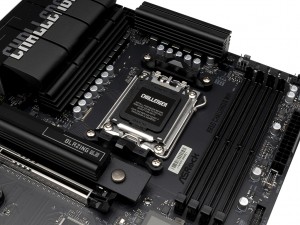

| マザーボード標準装備のブラケットを取り外す。取り外したブラケットとネジはなくさないように保管しておこう | AMD Bracketの向きを確認して、AMD Bracket Screwで固定する |
|
|

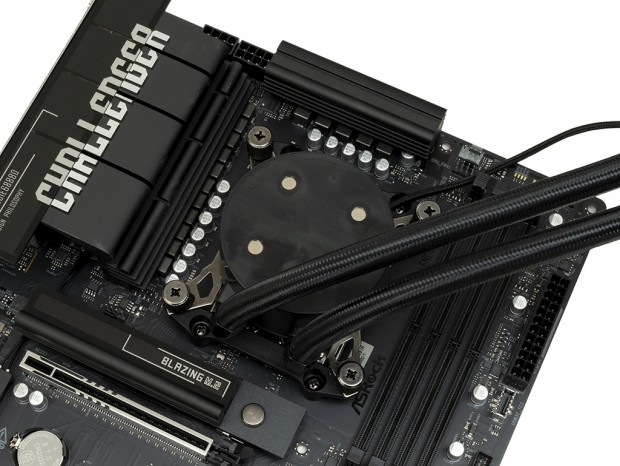

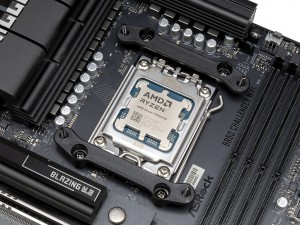

| AMD Bracketを2箇所に取り付ける。ネジを増し締めして、固定を確認 | CPUにグリスを塗布し、LCDカバーを取り外したウォーターブロックをブラケットに取り付ける。ウォーターチューブは、拡張スロット側に位置するように取り付ける |
|

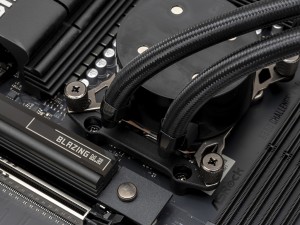

| Screwを軽く手で締めたあと、対角線上のScrewを均等に締め込んでいく |

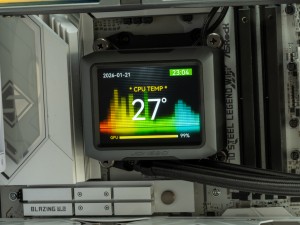

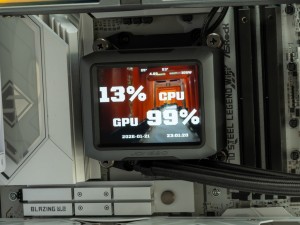

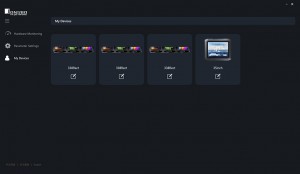

「TF3-360SC」には、4基のLCDをカスタマイズするための専用アプリケーションが用意されている。JONSBOウェブサイトの「TF3-360SC」製品情報から「Downloads」、「Software Download」でダウンロードできる。同じ場所から、英語表記だがアプリケーションのマニュアルもダウンロードできるので確認しておこう。
|

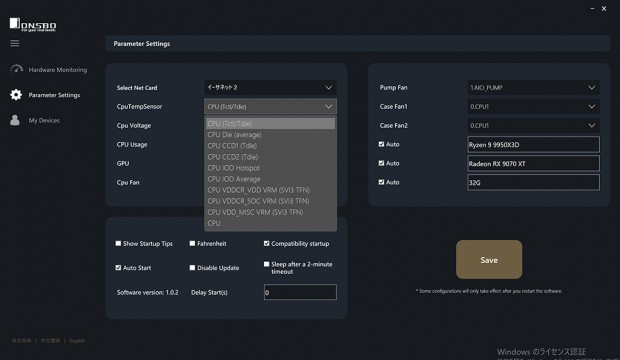

| 「Parameter Settings」の画面。モニタリングする情報の指定やアプリの動作などを設定できる |
|
|
|

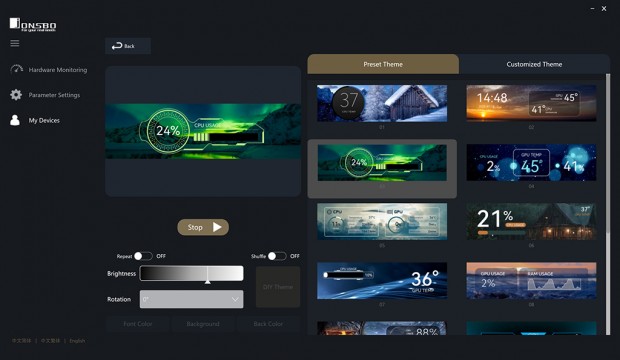

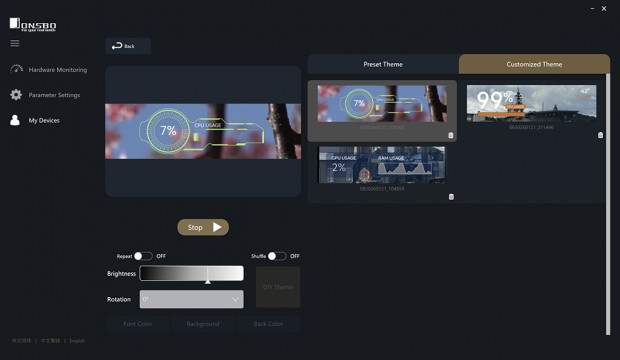

| LCDの表示は個別に設定でき、プリセットが用意されている。プリセットの背景のみを好みの映像に変更できる |
|

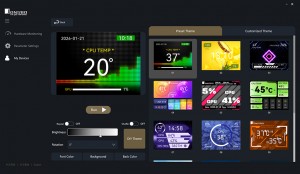

| 背景の変更など、カスタマイズした設定は自動で保存される。ファンフレームLCDを同じ表示に統一するといったこともスムーズに行える |
|
|
