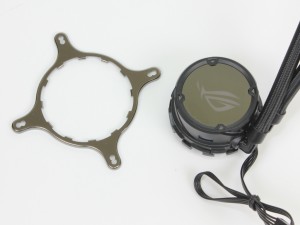

| 標準で装着されている「Intel Mounting Bracket」を反時計回りに回して外す | 「AMD Mounting Bracket」を時計回りに回して装着 |
|
|

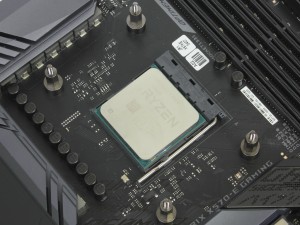

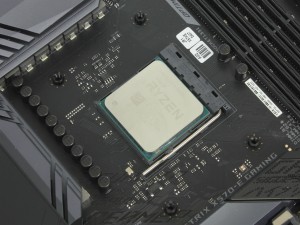

| マザーボードに標準装備されているプラスチック製リテンションを外し、「AM4 Standoff Screws」を取り付ける | |
|
|

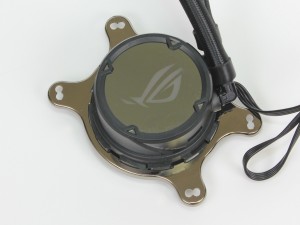

| 4本の「AM4 Standoff Screws」を取り付けたら、「Thumbscrew caps」でウォーターブロックを固定する | |
|

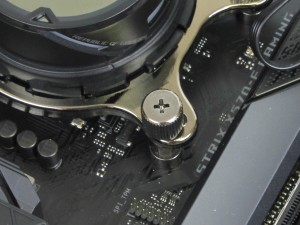

| 均等にテンションが掛かるよう4個の「Thumbscrew caps」を対角線に締め付ければウォーターブロックの取り付けは完了 |
|

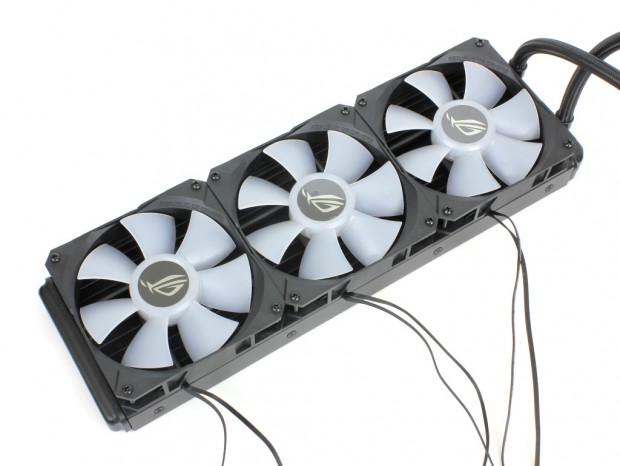

| 「UNC 6-32x30mm Fan Screws」で、冷却ファンをラジエターに固定 |
|
|

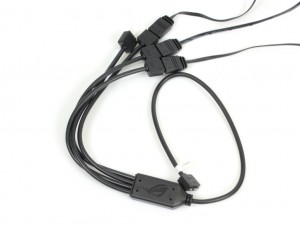

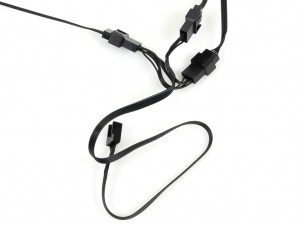

| 「4-way addressable cable」と「3-Way Fan Cable」を使い、ファンのケーブルを各1系統にまとめる | |
|

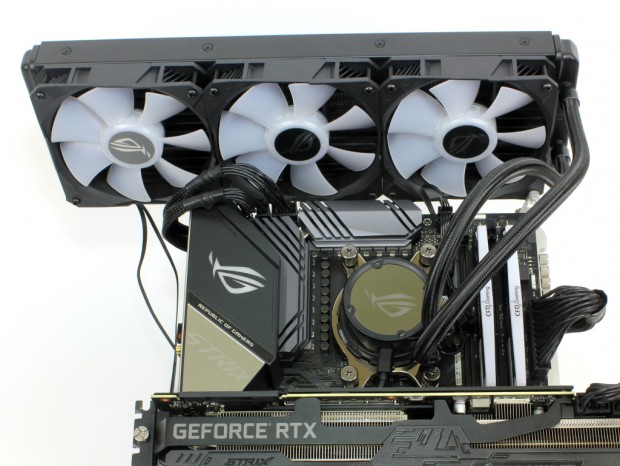

| 「UNC 6-32x8mm Radiator Screws」と「Washers」でケースに固定（今回はベンチマーク台付属のネジを使用）。その後「4-way addressable cable」「3-Way Fan Cable」「Micro USB cable」とウォーターブロックのポンプコネクタを、それぞれマザーボードのコネクタに接続すれば作業は完了 |
